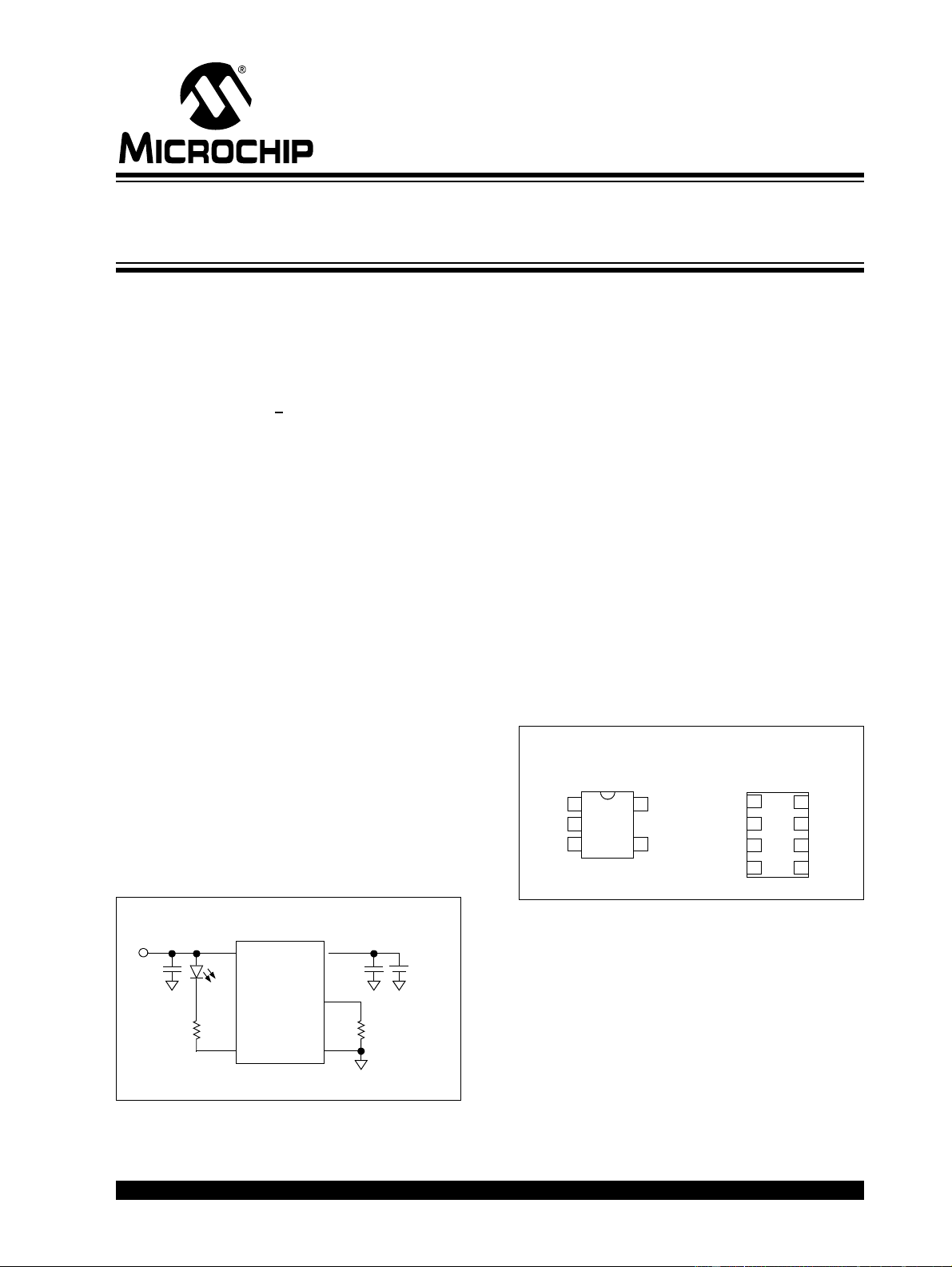

2006 Microchip Technology Inc. DS21984A_CN 第 1 页
MCP73831
特点：
• 线性充电管理控制器：
- 内部集成了晶体管
- 内部集成了电流检测
- 反向放电保护
• 高精度预置电压调节： +
0.75%
• 四种预置电压调节选项：
- 4.20V、 4.35V、 4.40V 和 4.50V
• 可编程充电电流
• 可选择电池预充
• 可选充电结束控制
• 充电状态输出
• 自动关断电源
• 热调节
• 温度范围： -40°C 至 +85°C
• 封装：
-8引脚， 2 mm x 3 mm DFN
-5引脚， SOT23
应用：
• 锂离子 / 锂聚合物电池充电器
• 个人数字助理 （PDA）
• 蜂窝电话
• 数码相机
•MP3播放器
• 蓝牙耳机
•USB充电器
典型应用电路
介绍：
MCP73831 是一款高级线性充电管理控制器，它适用于
空间小而对成本敏感的应用场合。MCP73831 提供 8 引
脚 2 mm x 3 mm DFN 和 5 引脚 SOT23 两种封装形式。
由于体积小且外接元件少，MCP73831 非常适用于便携
式设备。 MCP73831 也可用于 USB 充电设备，它符合
主流 USB 总线电源的所有规范。
MCP73831 采用恒流 / 恒压充电算法，并提供预充选项
和充电结束控制选项。恒压充电调节有四个选择：
4.20V、4.35V、 4.40V 和 4.50V，这可以适应最新涌现
出来的电池充电要求。恒流充电电流由一个外部电阻设
定。在高功率或高温的外界环境下， MCP73831 将根据
管芯温度对充电电流大小进行限制。热调节功能对充电
周期进行优化，并维持器件的可靠性。
其他的选项有：预充阈值、预充电流值、充电终止值和
自动再充电阈值。预充值和充电终止值与预设的恒流值
成比例关系。预充可以被禁止。请查阅第 1.0 节“电气
特性”以了解可用选项，以及查阅产品标识体系了解标
准选项。
MCP73831 可工作在环境温度从 -40°C 至 +85°C 的范
围。
封装形式
STAT
V
DD
V
SS
PROG
V
BAT
+
-
单节
锂离子
电池
4
MCP73831
5
3
1
500 mA 锂离子电池充电器
2
V
IN
4.7 µF
470Ω
2kΩ
4.7 µF
SOT23-5
V
BAT
V
SS
V
DD
1
2
3
5
4
PROG
STAT
8 引脚 DFN
1
2
3
4
8
7
6
5
V
DD
V
BAT
V
BAT
V
DD
NC
PROG
V
SS
STAT
（2 mm x 3 mm）
微型单节锂离子 / 锂聚合物电池
之全集成充电管理控制器
