MSP430F1232IRHBR 其他数据使用手册 - TI（德州仪器）
制造商:
TI（德州仪器）
分类:
微控制器
封装:
QFN-32
描述:
TEXAS INSTRUMENTS MSP430F1232IRHBR 微控制器, 16位, 混合信号, MSP430F1xx, 8 MHz, 8 KB, 256 Byte, 32 引脚, QFN
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
封装尺寸在P1
焊盘布局在P2
应用领域在P4
导航目录
MSP430F1232IRHBR数据手册
Page:
of 4 Go
若手册格式错乱，请下载阅览PDF原文件
www.ti.com

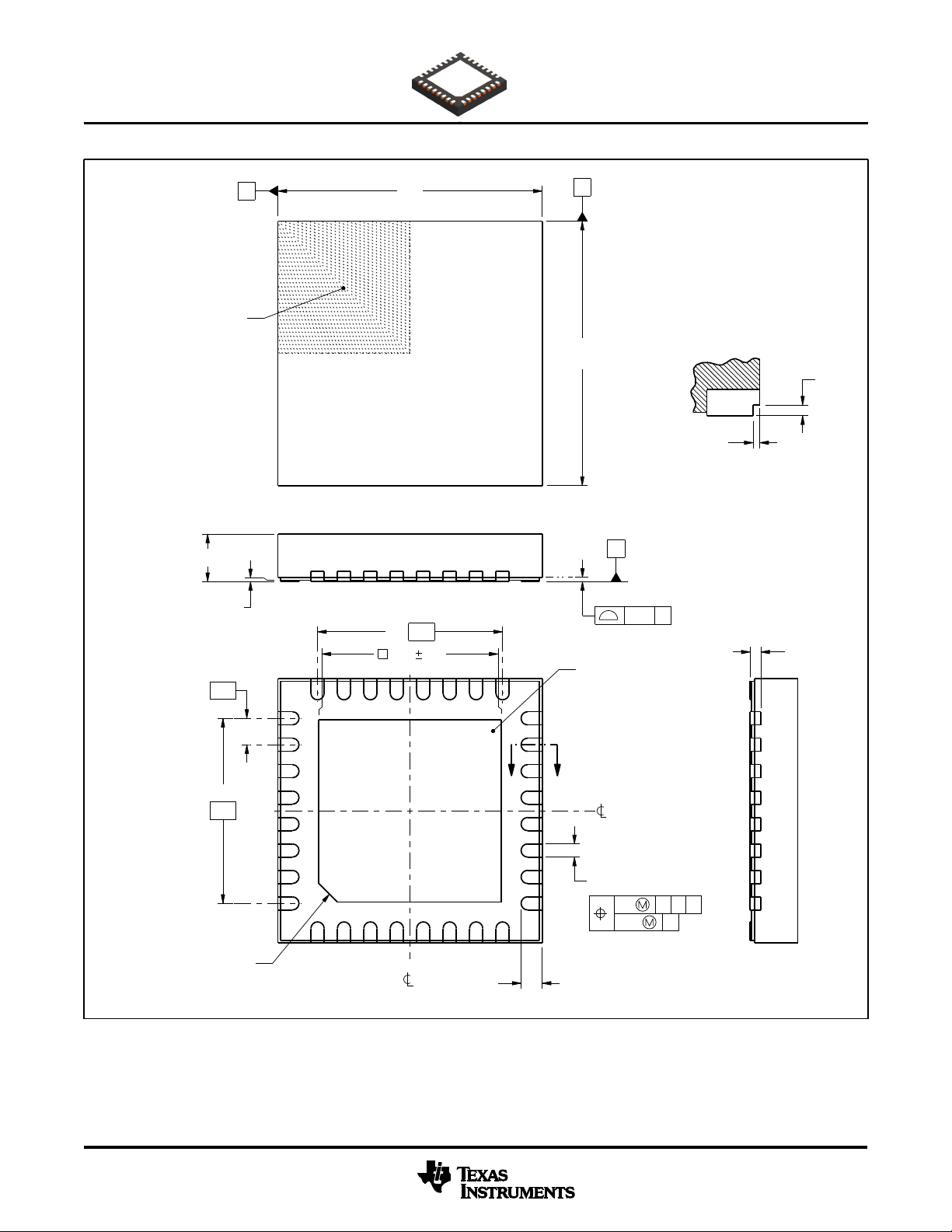

PACKAGE OUTLINE
C
AA
32X
0.3
0.2
3.45 0.1
32X
0.5
0.3
0.9 MAX
(0.2) TYP
0.05
0.00
28X 0.5
2X
3.5
2X 3.5
0.05
0.08
A
5.1
4.9
B
5.1
4.9
VQFN - 0.9 mm max heightRHB0032N
PLASTIC QUAD FLATPACK - NO LEAD
4222893/A 04/2016
PIN 1 INDEX AREA
0.08 C
SEATING PLANE
1
8
17
24
9
16
32
25
(OPTIONAL)
PIN 1 ID
0.1 C A B
0.05 C
EXPOSED
THERMAL PAD
33
SYMM
SYMM
NOTES:
1. All linear dimensions are in millimeters. Any dimensions in parenthesis are for reference only. Dimensioning and tolerancing
per ASME Y14.5M.
2. This drawing is subject to change without notice.
3. The package thermal pad must be soldered to the printed circuit board for thermal and mechanical performance.
SECTION A-A
TYPICAL
SCALE 3.000
A-A 30.000
