An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SCLS743
SN74LV1T34
ZHCSBY2B –DECEMBER 2013–REVISED JUNE 2017
SN74LV1T34 单单电电源源单单缓缓冲冲器器门门 CMOS 逻逻辑辑电电平平转转换换器器
1
1 特特性性
1
• 闩锁性能超过 250mA
符合 JESD 17 规范
• 静电放电 (ESD) 性能测试符合 JESD 22 规范
– 2000V 人体放电模式
（A114-B，II 类）
– 200V 机器放电模式 (A115-A)
– 1000V 组件充电模式 (C101)
• 5V、3.3V、2.5V 和 1.8V V
CC
单电源电压转换器
• 1.65V 至 5.5V 的工作电压范围
• 上行转换
– 1.8V V
CC
时，1.2V
(1)
至 1.8V
– 2.5V V
CC
时，1.5V
(1)
至 2.5V
– 3.3V V
CC
时，1.8V
(1)
至 3.3V
– 5.0V V
CC
时，3.3V 至 5.0V
• 下行转换
– 1.8V V
CC
时，3.3V 至 1.8V
– 2.5V V
CC
时，3.3V 至 2.5V
– 3.3V V
CC
时，5V 至 3.3V
• 逻辑输出以 V
CC
为基准
• 输出驱动
– 电压为 5.0V 时，输出驱动为 8mA
– 电压为 3.3V 时，输出驱动为 7mA
– 电压为 1.8V 时，输出驱动为 3mA
• 3.3V V
CC
时，特征频率高达 50MHz
• 输入引脚可耐受 5V 电压
• 工作温度范围：–40°C 至 +125°C
• 支持标准逻辑引脚排列
• CMOS 输出与 AUP1G 和 LVC1G 系列向后兼容
(1)
请参考更低 V
CC
条件下的 V
IH
/V
IL
和输出驱动。
2 应应用用范范围围
• 工业控制器
• 电信
• 便携式 应用范围
• 服务器
• PC 和笔记本电脑
3 说说明明
SN74LV1T34 器件是一款低压 CMOS 门逻辑器件，具
有较宽的运行电压范围，适用于工业、便携式和电信
应用。输出电平以电源电压为基准，并且能够支持
1.8V、2.5V、3.3V 和 5V CMOS 电平。
该输入经设计，具有较低阈值电路，可匹配 V
CC
=
3.3V 时的 1.8V 输入逻辑，并且可用于 1.8V 至 3.3V
电平上行转换。此外，5V容限输入引脚可实现下行转
换（即，V
CC
= 2.5V 时，输出为 3.3V 至 2.5V）。
1.8V 至 5.5V 的宽 V
CC
范围使生成的所需输出电平能
够连接至控制器或处理器。
SN74LV1T34 器件的设计电流驱动能力为 8mA，能减
少由高驱动输出导致的线路反射、过冲和下冲。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
SN74LV1T34DBV SOT-23 (5) 2.90mm x 1.60mm
SN74LV1T34DCK SC70 (5) 2.00mm x 1.25mm
(1) 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

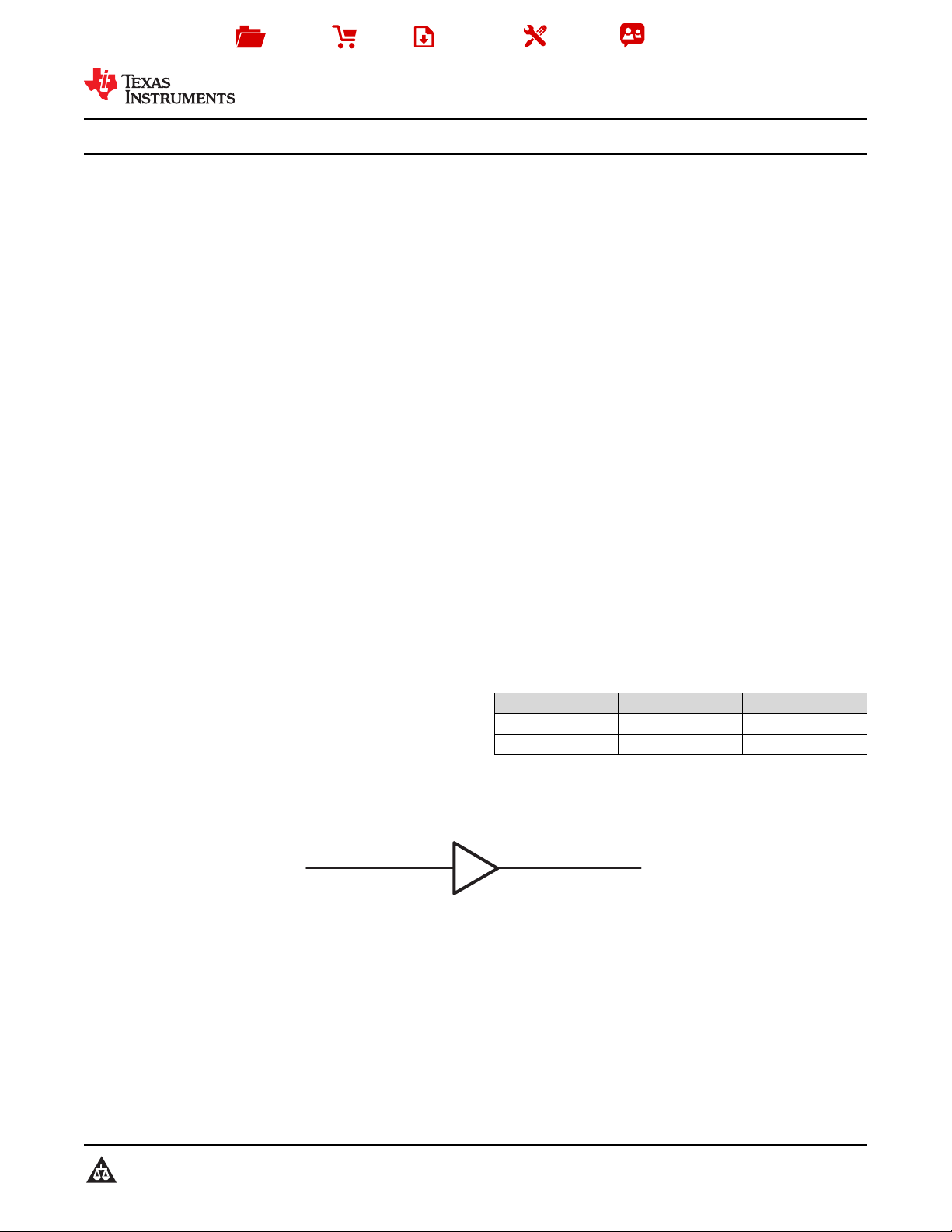

逻逻辑辑图图
