参数 值
25 °C 下
的电阻值
2.2 kΩ 至 100 kΩ
R
25
值公差
± 1 %; ± 2 %; ± 3 %; ± 5 %
25/85
B 值
3420K 至 4100K
25/85
B 值公差
± 1 %, ± 3 %
25 °C 下
的最大功耗
125 mW
热时常数 τ 约等于 8 秒
耗散因数 D
3.0 mW/K
在零功耗条件下的工作温度范围
- 40 °C 至 + 150 °C
R/T 值 参见表格
气候类型
40/125/56
重量 约等于 0.
006 克

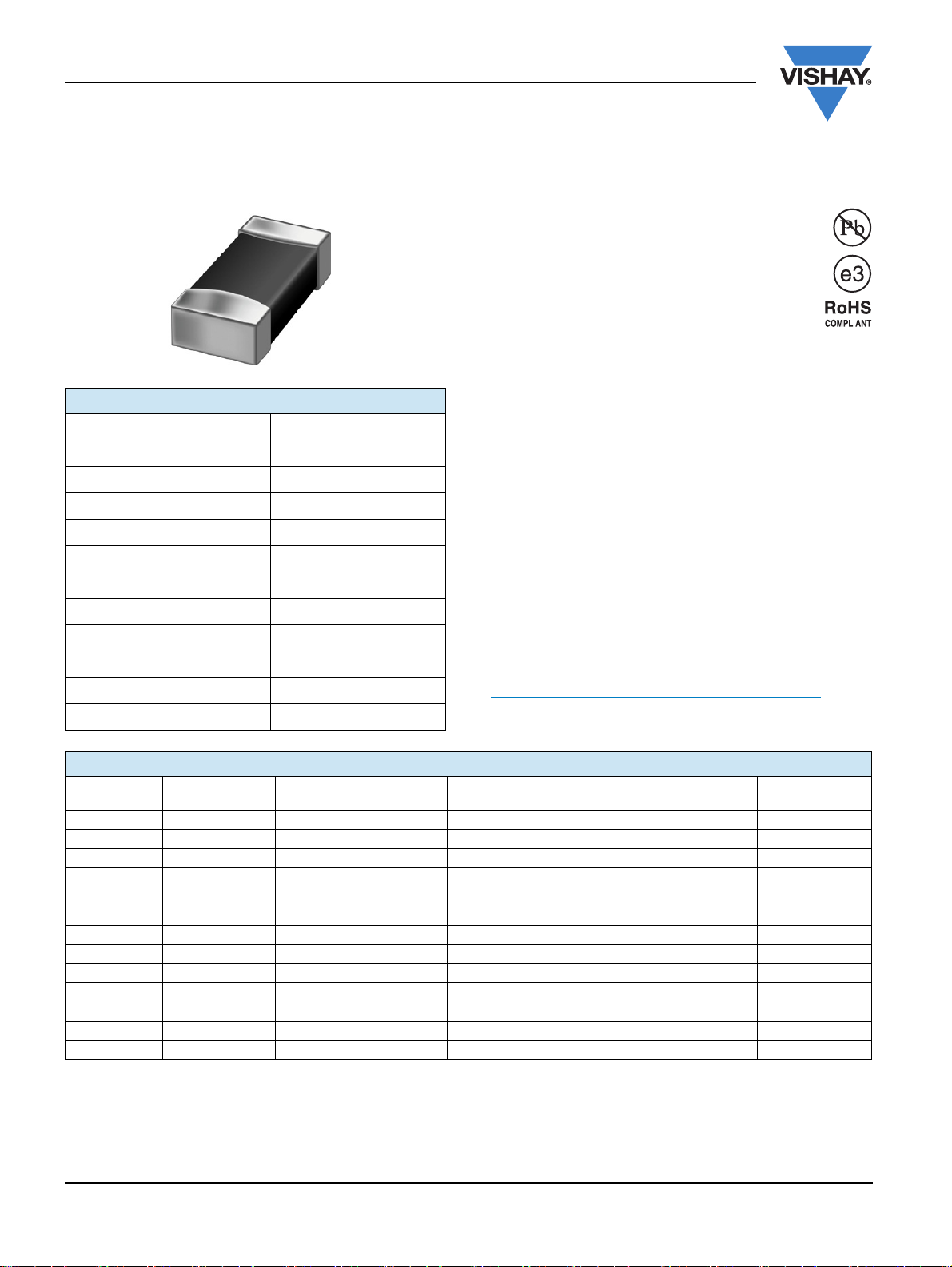

SMD 0603 玻璃封装 NTC 热敏电阻
SMD 0603, Glass Protected NTC Thermistors
NTCS0603E3.....T/2381 615 3....
Vishay BCcomponents
www.vishay.com For technical questions, contact: nlr@vishay.com
Document Number: 29026
10 Revision: 25-May-10
特性
• TCR 范围为 - 7 %/K（- 40 °C）至 - 2 %/K（150 °C）
• R
25
公差低至 1 %、B
25/85
公差低至 1 % down to 1 %
• 适用于波峰焊接和回流焊接
• 镍锡端子
• 采用玻璃封装，实现全面保护
• 旧部件编号 2
322 615 3....
• 符合 Ro
HS 指令 2002/95/EC 和 WEEE 2002/96/EC 要求
应用
• 汽车、工业、电信和消费类电子产品的温度传感、保护和补
偿示例：
- 电池充电器
- 电源
- 办公设备
-LCD补偿电路
- 车载娱乐设备
说明
0603 芯片热敏电阻具备负温度系数，未采用任何标记。
包装
采用 8 mm 冲孔纸编带和卷轴包装，包装量 4,000 件。
设计支持
如欲了解完整曲线计算，请登录：
www.vishay.com/thermistors/curve-computation-list/
R
25
- 值
(k
Ω)
B
25/85
- 值
(K)
B
25/85
公差
(%)
SAP 材料与订购编号
NTCS0603E3...
(1)
12 NC
2381 615 3...
(2)
2.0 3420 ± 1 202*LT *202
2.2 3520 ± 1 222*MT *222
2.7 3600 ± 1 272*MT *272
4.7 3830 ± 1 472*HT *472
10 3435 ± 3 103*LT -
10 3610 ± 1 103*MT *103
10 3960 ± 1 103*HT -
15 3600 ± 1 153*MT *153
22 3730 ± 1 223*MT *223
33 3860 ± 1 333*HT *333
47 3960 ± 1 473*HT *473
68 3985 ± 1 683*HT *683
100 4100 ± 1 104*XT *104
注释
(1)
用 SAP 代替 * ， J 代表± 5 %、 H 代表± 3 %、 G 代表± 2 %、 F 代表± 1 % （R
25
公差）
(2)
用 12NC 代替 * ， 3 代表± 5 %、 6 代表 ± 3 %、 4 代表± 2 %、 5 代表± 1 % （R
25
公差）
快速参考数据
电气数据和订购信息
