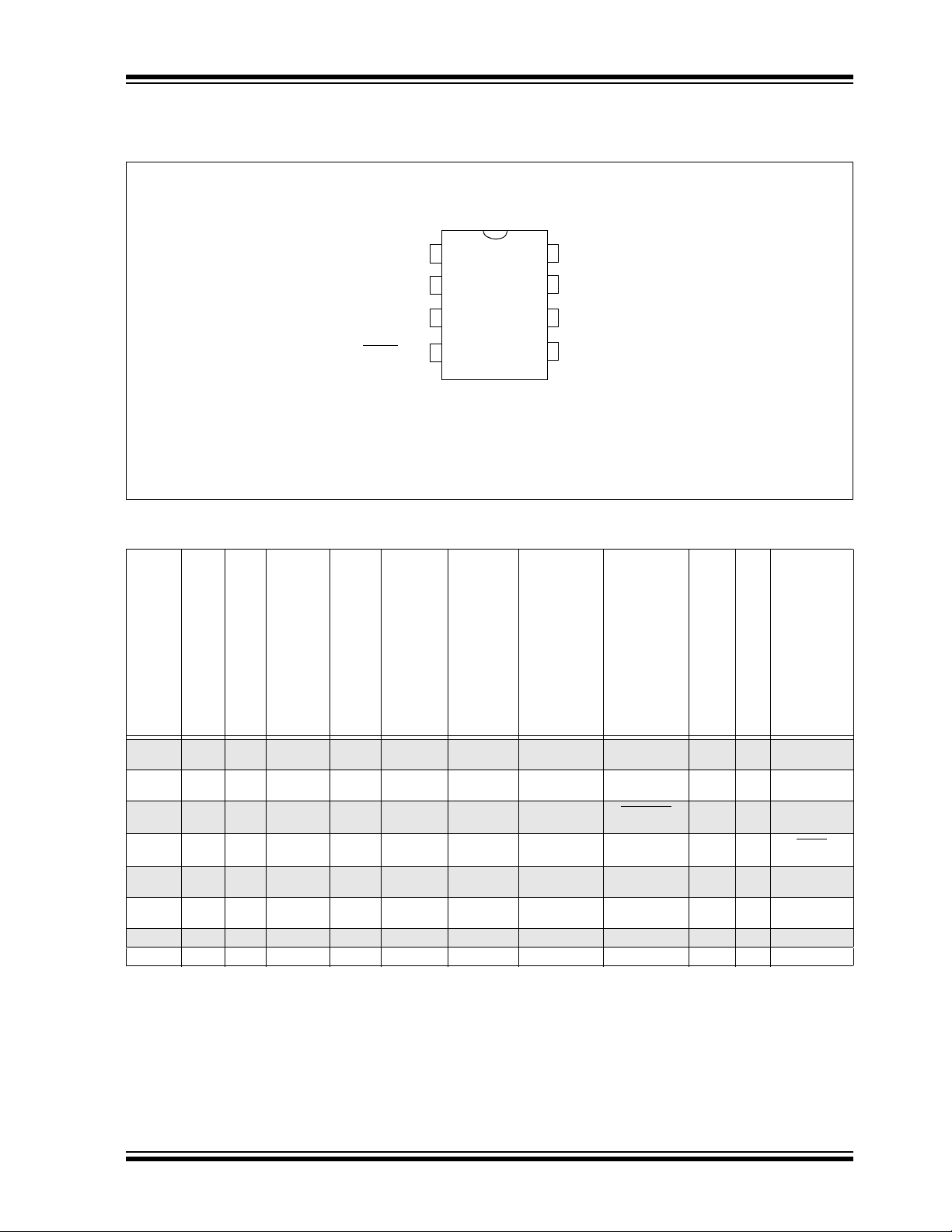

 2013-2015 Microchip Technology Inc. DS40001723D-page 3

PIC12(L)F1571/2

PIN DIAGRAMS

Pin Diagram – 8-Pin PDIP, SOIC, DFN, MSOP, UDFN

Note: See Table 1 for location of all peripheral functions.

VDD

RA5

RA3/MCLR

/VPP

VSS

RA0/ICSPDAT

RA1/ICSPCLK

RA2

RA4

PIC12(L)F1571

PIC12(L)F1572

TABLE 1: 8-PIN ALLOCATION TABLE (PIC12(L)F1571/2)

I/O

8-Pin PDIP/SOIC/MSOP/DFN/UDFN

ADC

Reference

Comparator

Timers

PWM

EUSART

(2)

CWG

Interrupt

Pull-up

Basic

RA0 7 AN0 DAC1OUT C1IN+ — PWM2 TX

(2)

CWG1B IOC Y ICSPDAT

ICDDAT

RA1 6 AN1 VREF+ C1IN0- — PWM1 RX

(2)

— IOC Y ICSPCLK

ICDCLK

RA2 5 AN2 — C1OUT T0CKI PWM3 — CWG1FLT

CWG1A

IOC

INT

Y —

RA3 4 — — — T1G

(1)

— — — IOC Y MCLR

VPP

RA4 3 AN3 — C1IN1- T1G PWM2

(1)

(1,2)

CWG1B

(1)

IOC Y CLKOUT

RA5 2 — — — T1CKI PWM1

(1)

(1,2)

CWG1A

(1)

IOC Y CLKIN

VDD 1 — — — — — — — — — VDD

Vss 8 — — — — — — — — — VSS

Note 1: Alternate pin function selected with the APFCON (Register 11-1) register.

2: PIC12(L)F1572 only.
