2014-2017 Microchip Technology Inc. DS40001737C-page 4
PIC12(L)F1612/16(L)F1613

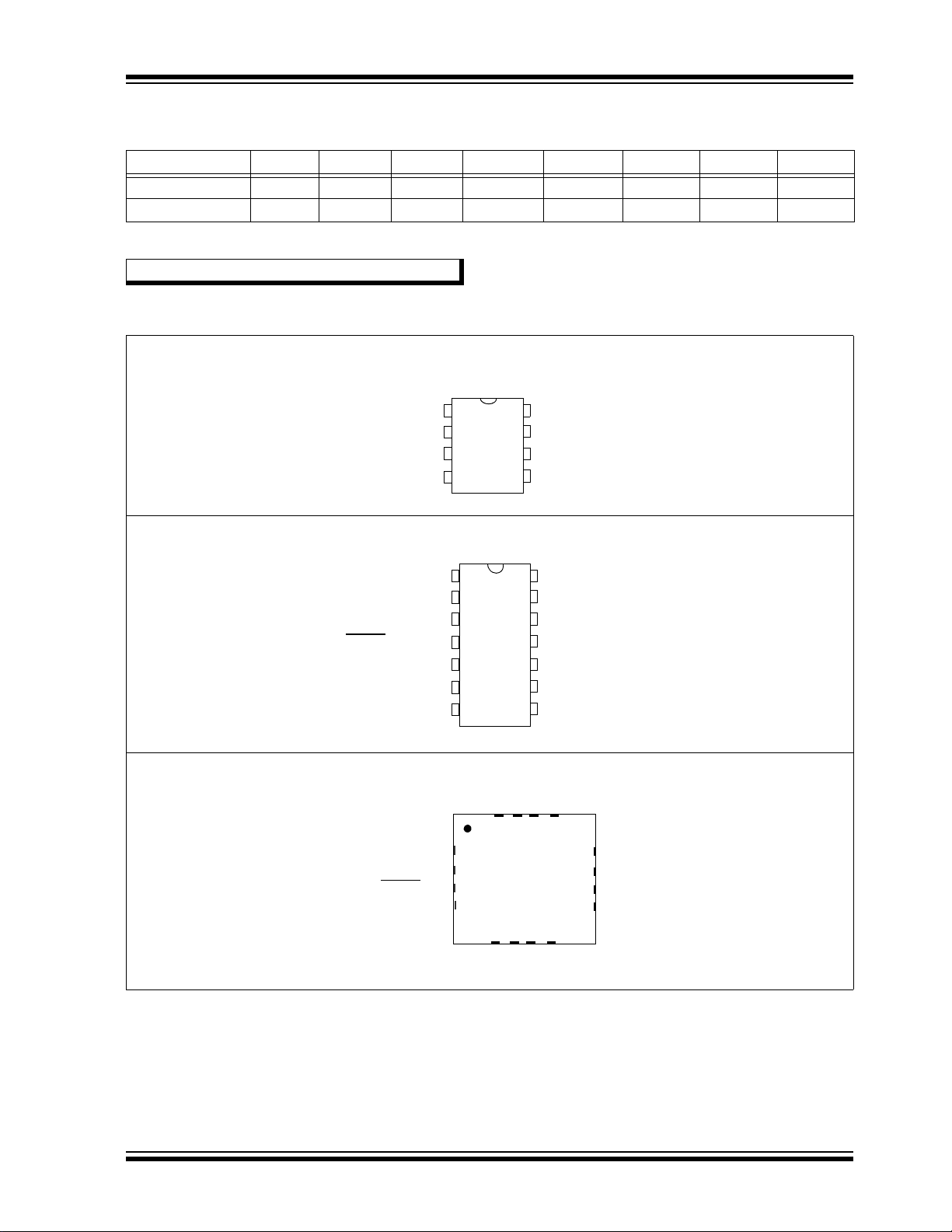

PIN DIAGRAMS
TABLE 2: PACKAGES
Packages PDIP SOIC DFN UDFN TSSOP QFN UQFN SSOP
PIC12(L)F1612
PIC16(L)F1613
Note: Pin details are subject to change.
8-pin PDIP, SOIC, DFN, UDFN
1
2
3
4
8
7
6
5
VDD
RA5
RA4
RA3
VSS
RA0
RA1
RA2
14-pin PDIP, SOIC, TSSOP
1
2
3
4
14
13
12
11
5
6
7
10
9
8
VDD
RA5
RA4
MCLR
/VPP/RA3
RC5
RC4
RC3
V
SS
RA0/ICSPDAT
RA1/ICSPCLK
RA2
RC0
RC1
RC2
16-pin QFN, UQFN
78
2
3
1
11
12
5
9
10
13141516
6
4
RA5
RA4
RA3/MCLR/VPP
RC4
RC3
RC1
RC2
RC0
RA0
RA2
RA1
Vss
VDD
NC
RC5
NC
