PIC16F631/677/685/687/689/690

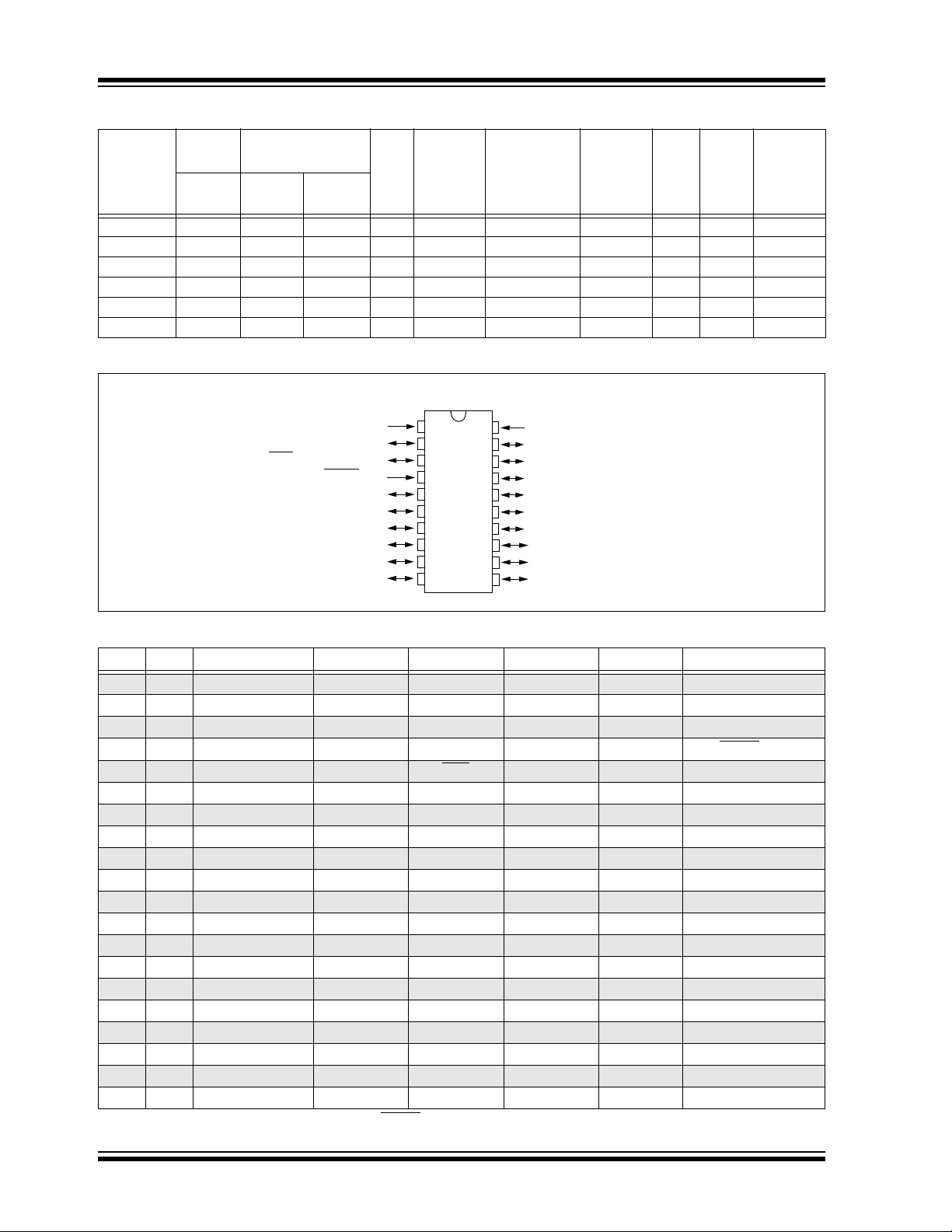

DS40001262F-page 2  2005-2015 Microchip Technology Inc.

PIC16F631 Pin Diagram

TABLE 1: PIC16F631 PIN SUMMARY

Device

Program

Memory

Data Memory

I/O

10-bit A/D

(ch)

Comparators

Timers

8/16-bit

SSP ECCP+ EUSART

Flash

(words)

SRAM

(bytes)

EEPROM

(bytes)

PIC16F631 1024 64 128 18 — 2 1/1 No No No

PIC16F677 2048 128 256 18 12 2 1/1 Yes No No

PIC16F685 4096 256 256 18 12 2 2/1 No Yes No

PIC16F687 2048 128 256 18 12 2 1/1 Yes No Yes

PIC16F689 4096 256 256 18 12 2 1/1 Yes No Yes

PIC16F690 4096 256 256 18 12 2 2/1 Yes Yes Yes

I/O Pin Analog Comparators Timers Interrupt Pull-up Basic

RA0 19 AN0/ULPWU C1IN+ — IOC Y ICSPDAT

RA1 18 AN1 C12IN0- — IOC Y ICSPCLK

RA2 17 — C1OUT T0CKI IOC/INT Y —

RA3 4 — — — IOC Y

(1)

MCLR/VPP

RA4 3 — — T1G IOC Y OSC2/CLKOUT

RA5 2 — — T1CKI IOC Y OSC1/CLKIN

RB4 13 — — — IOC Y —

RB5 12 — — — IOC Y —

RB6 11 — — — IOC Y —

RB7 10 — — — IOC Y —

RC0 16 AN4 C2IN+ — — — —

RC1 15 AN5 C12IN1- — — — —

RC2 14 AN6 C12IN2- — — — —

RC3 7 AN7 C12IN3- — — — —

RC4 6 — C2OUT — — — —

RC55— ———— —

RC6 8 — — — — — —

RC79— ———— —

— 1 — — — — — VDD

—20— ———— VSS

Note 1: Pull-up enabled only with external MCLR configuration.

20-pin PDIP, SOIC, SSOP

PIC16F631

VDD

RA5/T1CKI/OSC1/CLKIN

RA4/T1G

/OSC2/CLKOUT

RA3/MCLR

/VPP

RC5

RC4/C2OUT

RC3/C12IN3-

RC6

RC7

RB7

VSS

RA0/C1IN+/ICSPDAT/ULPWU

RA1/C12IN0-/ICSPCLK

RA2/T0CKI/INT/C1OUT

RC0/C2IN+

RC1/C12IN1-

RC2/C12IN2-

RB4

RB5

RB6

1
2
3
4
5
•••
