PIC16F687-I/SO 产品描述及参数 - Microchip（微芯）
制造商:
Microchip（微芯）
分类:
微控制器
封装:
SOIC-20
描述:
PIC16F631/677/685/687/689/690 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F631/677/685/687/689/690 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、256 字节 RAM 和 256 字节数据 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 - 可选频率范围 8 MHz 至 32 kHz 18 个输入/输出引脚 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 监控器计时器 (WDT) 在线串行编程 (ICSP) ### 外设12 通道 10 位模拟到数字转换器 – 仅限 PIC16F677/685/687/689/690 型号 两个比较器 8 位计时器 - PIC16F631/677/687/689 型号 x 1、PIC16F685/690 型号 x 2 一个 16 位计时器 增强型捕获、比较、PWM 模块 - 仅限 PIC16F685/690 型号 同步串行端口 (SSP) - 仅限 PIC16F677/687/689/690 型号 增强型通用异步接收器发送器 (EUSART) - 仅限 PIC16F687/689/690 型号 ### PIC16 微控制器展开
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
原理图在P8P10P18
导航目录
PIC16F687-I/SO数据手册
Page:
of 26 Go
若手册格式错乱，请下载阅览PDF原文件
© 2007 Microchip Technology Inc. DS51292N-page 1
Header Board Specification
INTRODUCTION
This document contains information about MPLAB
®
ICD 2 in-circuit debugger and
MPLAB
®
REAL ICE™ in-circuit emulator header boards, which provide in-circuit
debugging and/or emulating capabilities for specific Microchip devices.
A special ICD or ICE device is connected to a header board to be used with the
debugger or emulator. This device is mounted on the top of a header and its signals are
routed to the debugger or emulator connector. On the bottom of the header is a socket
that is used to connect to the target board. For an example connection, see Figure 1.

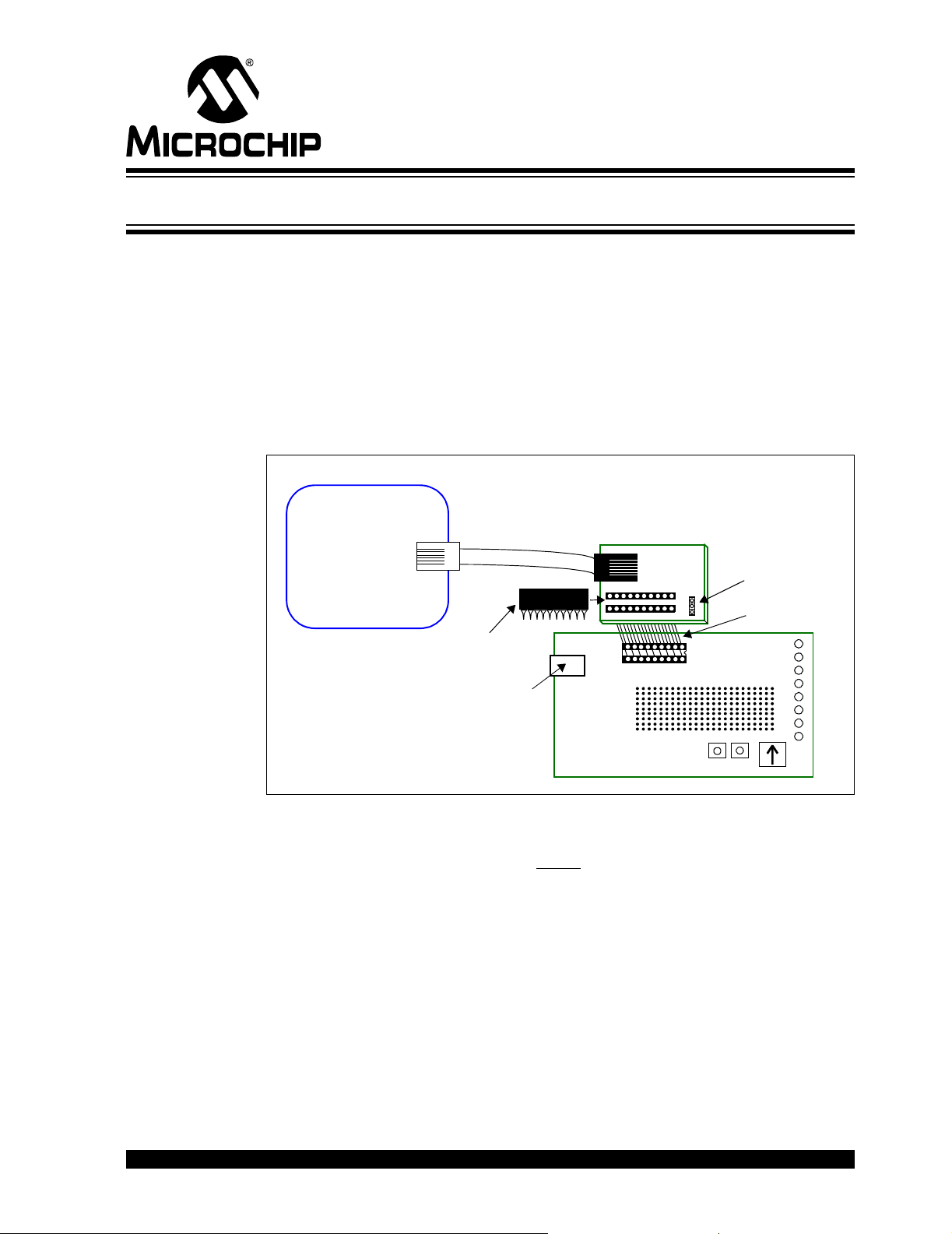

FIGURE 1: MODULE CONNECTION WITH HEADER
Special ICD/ICE versions of selected devices are needed to provide one or more of the
following:
• the built-in debug circuitry that a device may lack
• additional pins for the clock, data and MCLR
functions required, so regular pins do
not have to be forfieted
• dedicated program/data memory for in-circuit debug or emulation
These special device versions are labeled with the appropriate suffix (i.e., either
Device-ICD or Device-ICE).
In general, ICD devices are designed for MPLAB ICD 2 debugger use and ICE devices
are designed for MPLAB REAL ICE emulator use. However, ICD devices may be used
with the MPLAB REAL ICE emulator and ICE devices may be used with the MPLAB
ICD 2 debugger, but will provide only basic ICD functionality.
MPLAB
®
ICD 2 Module
or
MPLAB
®
REAL ICE™
In-Circuit Emulator
Module
Power In
Target Application
Target Socket
Header Board
Stand-off Connector**
-ICD or -ICE
Jumpers
*Number of pins is determined
by -ICD/-ICE device used.
**Number of stand-off pins is
determined by Header used.
J2
J1
P1
Device*
