PIC16F631/677/685/687/689/690
DS40001262F-page 4 2005-2015 Microchip Technology Inc.

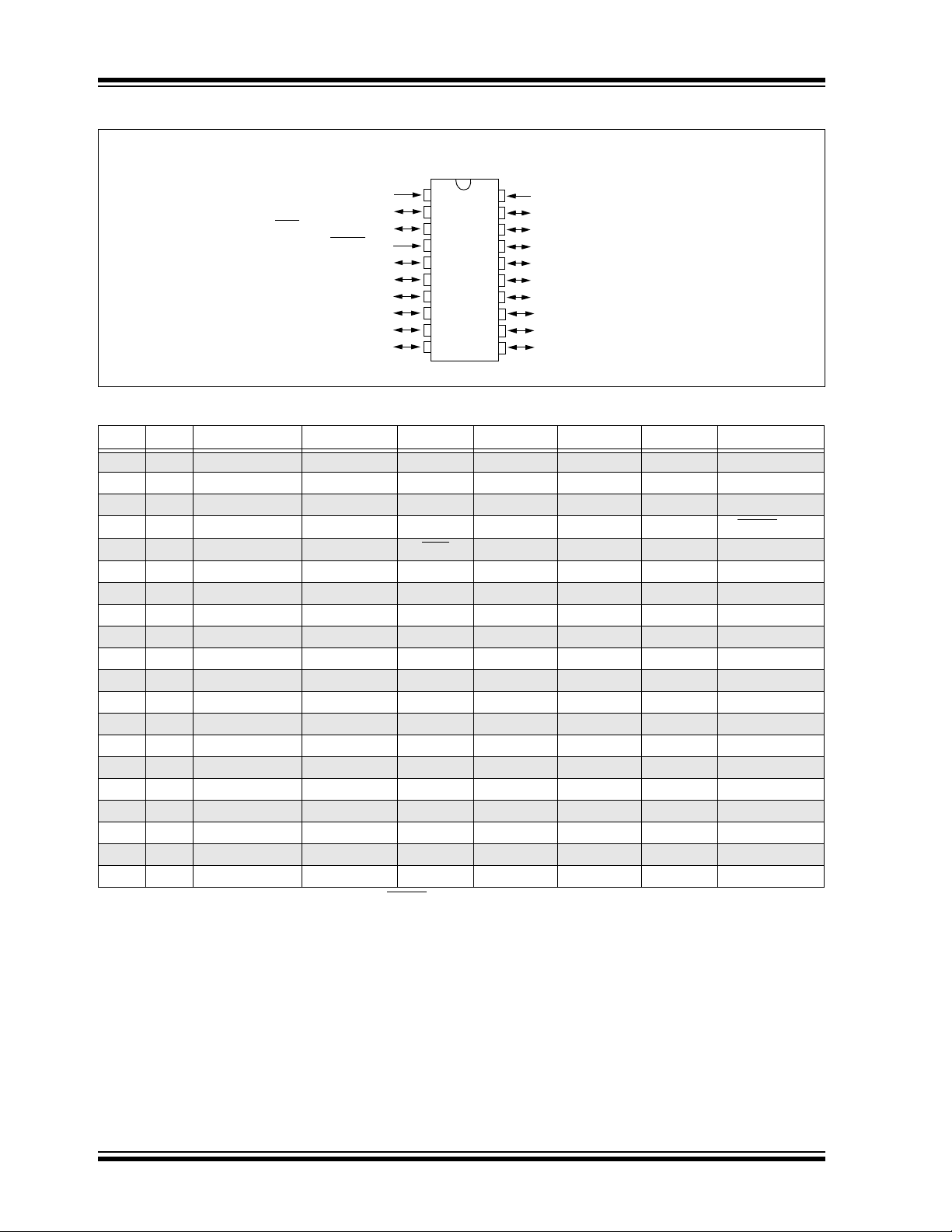

PIC16F685 Pin Diagram
TABLE 3: PIC16F685 PIN SUMMARY
I/O Pin Analog Comparators Timers ECCP Interrupt Pull-up Basic
RA0 19 AN0/ULPWU C1IN+ — — IOC Y ICSPDAT
RA1 18 AN1/VREF C12IN0- — — IOC Y ICSPCLK
RA2 17 AN2 C1OUT T0CKI — IOC/INT Y —
RA3 4 — — — — IOC Y
(1)
MCLR/VPP
RA4 3 AN3 —
T1G
— IOC Y OSC2/CLKOUT
RA5 2 — — T1CKI — IOC Y OSC1/CLKIN
RB4 13 AN10 — — — IOC Y —
RB5 12 AN11 — — — IOC Y —
RB6 11 — — — — IOC Y —
RB7 10 — — — — IOC Y —
RC0 16 AN4 C2IN+ — — — — —
RC1 15 AN5 C12IN1- — — — — —
RC2 14 AN6 C12IN2- — P1D — — —
RC3 7 AN7 C12IN3- — P1C — — —
RC4 6 — C2OUT — P1B — — —
RC5 5 — — — CCP1/P1A — — —
RC6 8 AN8 — — — — — —
RC7 9 AN9 — — — — — —
— 1 — — — — — — VDD
—20 — — — — — — VSS
Note 1: Pull-up activated only with external MCLR configuration.
20-pin PDIP, SOIC, SSOP
PIC16F685
VDD
RA5/T1CKI/OSC1/CLKIN
RA4/AN3/T1G
/OSC2/CLKOUT
RA3/MCLR
/VPP
RC5/CCP1/P1A
RC4/C2OUT/P1B
RC3/AN7/C12IN3-/P1C
RC6/AN8
RC7/AN9
RB7
VSS
RA0/AN0/C1IN+/ICSPDAT/ULPWU
RA1/AN1/C12IN0-/V
REF/ICSPCLK
RA2/AN2/T0CKI/INT/C1OUT
RC0/AN4/C2IN+
RC1/AN5/C12IN1-
RC2/AN6/C12IN2-/P1D
RB4/AN10
RB5/AN11
RB6
1
2
3
4
20
19
18
17
5
6
7
16
15
14
8
9
10
13
12
11
