PIC16F723A-I/SP 其他数据使用手册 - Microchip（微芯）
制造商:
Microchip（微芯）
分类:
微控制器
封装:
DIP-28
描述:
PIC16F722A/723A 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F722A/723A 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器和 192 字节 RAM。 板载是一个振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 25 个输入/输出引脚 nanoWatt XLP 技术 通电重置 (POR) 通电计时器 (PWRT) 掉电重置 (BOR) 监控器计时器 (WDT) 在线串行编程 (ICSP) 在线调试 (ICD) ### 外设11 通道 8 位模拟到数字转换器 (ADC) 8 通道 mTouchTM 感应振荡器模块 两个捕获、比较、PWM (CCP) 模块 两个 8 位计时器 一个 16 位计时器 可寻址通用同步异步接收器发送器 (AUSART) 同步串行端口 (SSP)，带有 SPI 和 I2C展开
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
功能描述在P3P4P5P6P7
应用领域在P3P4P5P6P7
导航目录
PIC16F723A-I/SP数据手册
Page:
of 8 Go
若手册格式错乱，请下载阅览PDF原文件
6

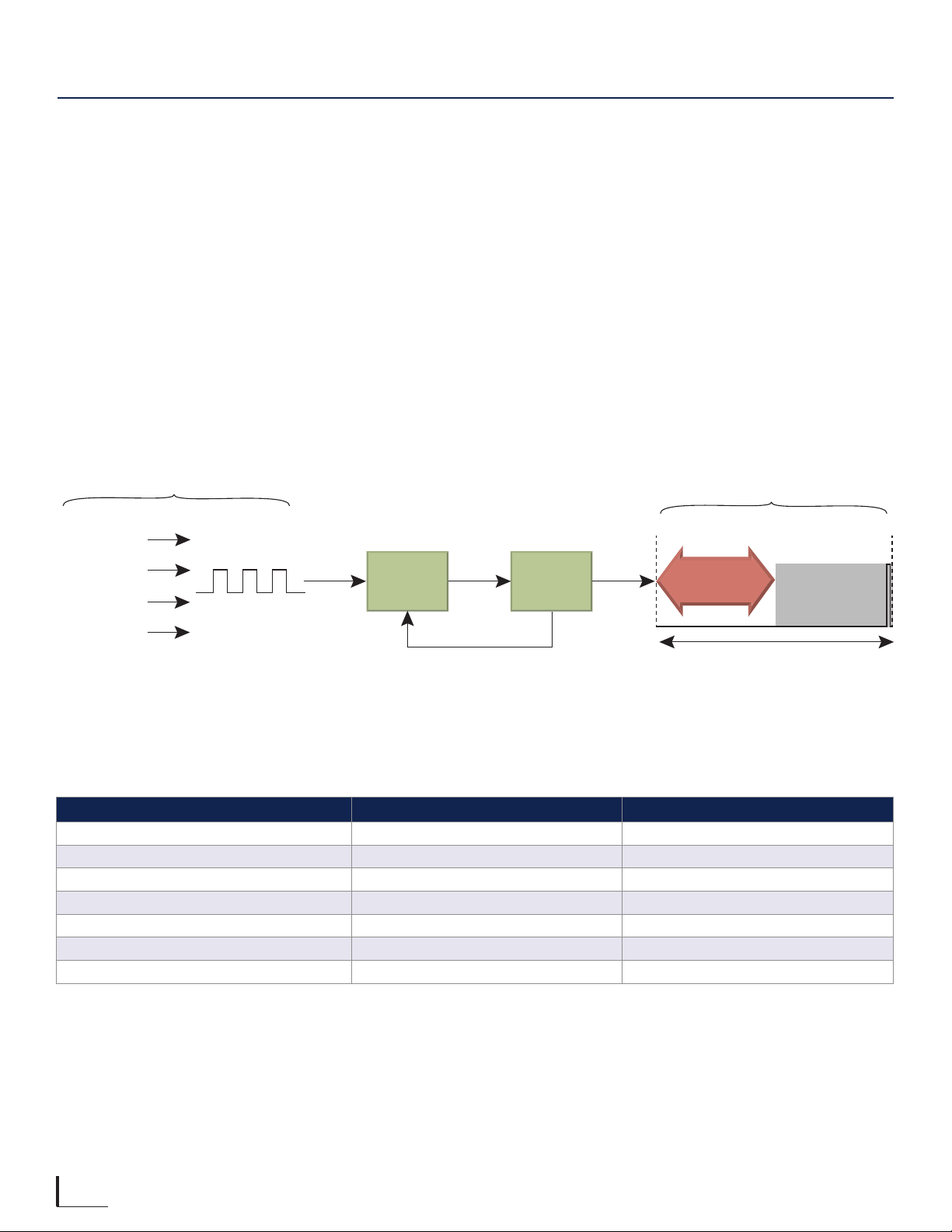

Core Independent Peripherals for 8-bit PIC Microcontrollers
8-bit Peripheral Highlights
High Resolution PWM (HRPWM)
Full Range PWM Resolution at High Frequency
Key Features
■ Enables high switching frequency designs
■ Variable PWM resolution
■ Up to 17 bits effective resolutions at 500 kHz
Benefits
■ Reduced sizing of inductors and capacitors
■ Reduced BOM cost and improved EMI
■ Precision LED color mixing, smooth diming and
brightness control
■ Higher efficiency power conversion designs
Example Applications
■ Power supplies
■ DC/DC converters
■ LED lighting/color mixing
■ Motor control
■ Flourescent ballast
■ Resonant power supply
HRPWM
Conventional PWM vs. HRPWM
Conventional PWM HRPWM
PWM Resolution 16b Variable
PWM Clock Frequency 16 MHz 16 MHz
Target Switching Frequency 500 kHz 500 kHz
Target Period Width 1 ÷ 500 kHz = 2 μs 1 ÷ 500 kHz = 2 μs
Best PWM Pulse Adjustment 1 ÷ 16 MHz = 62.5 ns 15.26 ps*
Maximum Number of Steps per Period 2 μs ÷ 62.5 ns = 32 2 μs ÷ 15.26 ps = 131,072
Effective Full Range PWM Resolution log232 = 5 bits log2131,072 = 17 bits
*Reference application note AN1476 for calculation
NCOCLC
System Cloc
k
PWM
Comparator
External Pin
Input Sources
HRPWM Output
17-bit PWM
Max # Steps = 2
17
= 131,072
Clock Period
Variable PWM
Duty Cycle
0Max Steps
