PIC16F74-I/P 产品手册 - Microchip（微芯）
制造商:
Microchip（微芯）
分类:
微控制器
封装:
DIP-40
描述:
PIC16F73/74/76/77 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F73/74/76/77 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、14 千字节程序存储器和 368 字节 RAM。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 22 个输入/输出引脚 – PIC16F73/76 型号 33 个输入/输出引脚 – PIC16F74/77 型号 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 监控器计时器 (WDT) 在线串行编程 (ICSP) 在线调试 (ICD) ### 外设8 位模拟到数字转换器 (ADC) - PIC16F73/76 5 通道、PIC16F74/77 8 通道 两个捕获、比较、PWM (CCP) 模块 两个 8 位计时器 一个 16 位计时器 同步串行端口 (SSP)，带有 SPI 和 I2C 通用同步异步接收器发射器 (USART) ### PIC16 微控制器展开
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
引脚图在P4P5P10P11P12P13P14P57P58Hot
原理图在P7P8P9P33P35P37P38P39P42P45P50P53
封装尺寸在P155
标记信息在P153P154
封装信息在P7P153
功能描述在P7
技术参数、封装参数在P88P96P103
电气规格在P88P96
导航目录
PIC16F74-I/P数据手册
Page:
of 174 Go
若手册格式错乱，请下载阅览PDF原文件
PIC16F7X
DS30325B-page 2 2002 Microchip Technology Inc.

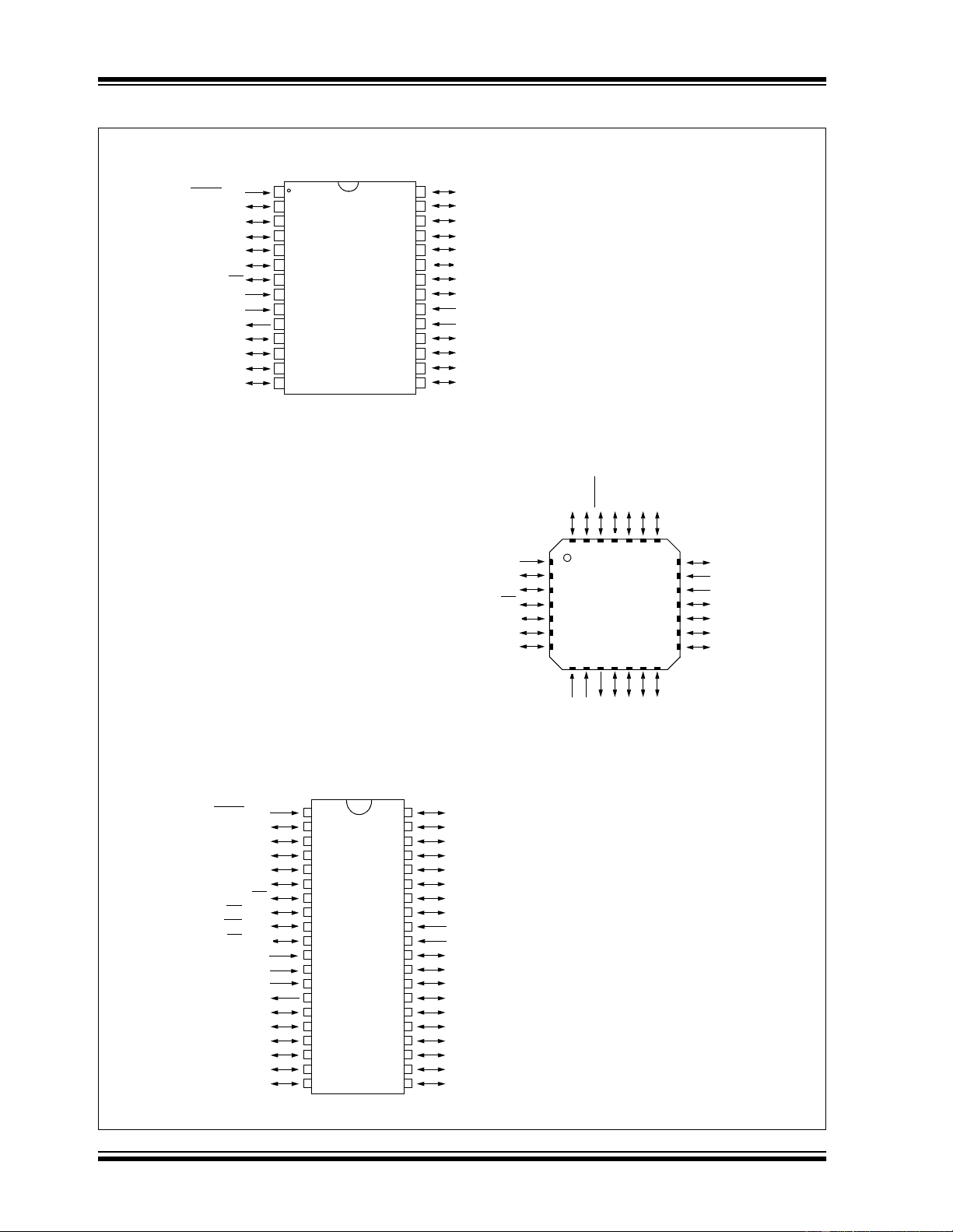

Pin Diagrams
PIC16F76/73
10
11
2
3
4
5
6
1
8
7
9
12
13
14
15
16
17
18
19
20
23
24
25
26
27
28
22
21
MCLR/VPP
RA0/AN0
RA1/AN1
RA2/AN2
RA3/AN3/V
REF
RA4/T0CKI
RA5/AN4/SS
VSS
OSC1/CLKIN
OSC2/CLKOUT
RC0/T1OSO/T1CKI
RC1/T1OSI/CCP2
RC2/CCP1
RC3/SCK/SCL
RB7/PGD
RB6/PGC
RB5
RB4
RB3/PGM
RB2
RB1
RB0/INT
V
DD
VSS
RC7/RX/DT
RC6/TX/CK
RC5/SDO
RC4/SDI/SDA
DIP, SOIC, SSOP
RB7/PGD
RB6/PGC
RB5
RB4
RB3/PGM
RB2
RB1
RB0/INT
V
DD
VSS
RD7/PSP7
RD6/PSP6
RD5/PSP5
RD4/PSP4
RC7/RX/DT
RC6/TX/CK
RC5/SDO
RC4/SDI/SDA
RD3/PSP3
RD2/PSP2
MCLR/VPP
RA0/AN0
RA1/AN1
RA2/AN2
RA3/AN3/V
REF
RA4/T0CKI
RA5/AN4/SS
RE0/RD/AN5
RE1/WR
/AN6
RE2/CS
/AN7
V
DD
VSS
OSC1/CLKIN
OSC2/CLKOUT
RC0/T1OSO/T1CKI
RC1/T1OSI/CCP2
RC2/CCP1
RC3/SCK/SCL
RD0/PSP0
RD1/PSP1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
PIC16F77/74
PDIP
2
3
4
5
6
1
7
MCLR/VPP
RA0/AN0
RA1/AN1
RA2/AN2
RA3/AN3/V
REF
RA4/T0CKI
RA5/AN4/SS
15
16
17
18
19
20
21
RB0/INT
V
DD
VSS
RC7/RX/DT
RC6/TX/CK
RC5/SDO
RC4/SDI/SDA
VSS
OSC1/CLKI
OSC2/CLKO
RC0/T1OSO/T1CKI
RC1/T1OSI/CCP2
RC2/CCP1
RC3/SCK/SCL
23
24
25
26
27
28
22
RB7/PGD
RB6/PGC
RB5
RB4
RB3/PGM
RB2
RB1
10
11
8
912
13 14
MLF
PIC16F73
PIC16F76
