© 2009 Microchip Technology Inc. DS41291F-page 3
PIC16F882/883/884/886/887

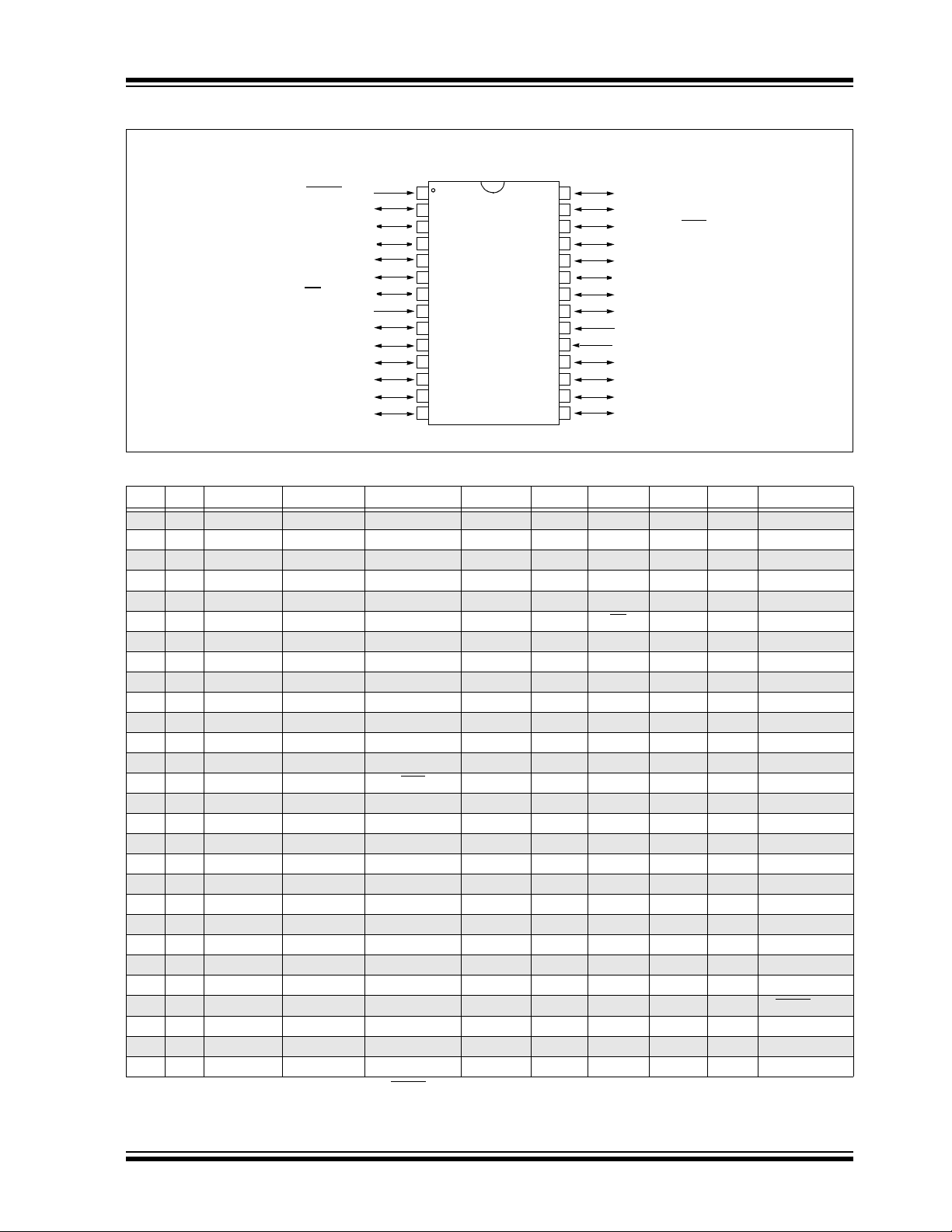

Pin Diagrams – PIC16F882/883/886, 28-Pin PDIP, SOIC, SSOP
TABLE 1: PIC16F882/883/886 28-PIN SUMMARY (PDIP, SOIC, SSOP)
I/O Pin Analog Comparators Timers ECCP EUSART MSSP Interrupt Pull-up Basic
RA0 2 AN0/ULPWU C12IN0- — — — — — — —
RA1 3 AN1 C12IN1- — — — — — — —
RA2 4 AN2 C2IN+ — — — — — — VREF-/CVREF
RA3 5 AN3 C1IN+ — — — — — —
V
REF+
RA4 6 — C1OUT T0CKI — — — — — —
RA5 7 AN4 C2OUT — — — SS
—— —
RA6 10 — — — — — — — — OSC2/CLKOUT
RA7 9 — — — — — — — — OSC1/CLKIN
RB0 21 AN12 — — — — — IOC/INT Y —
RB1 22 AN10 C12IN3- — P1C — — IOC Y —
RB2 23 AN8 — — P1B — — IOC Y —
RB3 24 AN9 C12IN2- — — — — IOC Y PGM
RB4 25 AN11 — — P1D — — IOC Y —
RB5 26 AN13 — T1G
— — — IOC Y —
RB6 27 — — — — — — IOC Y ICSPCLK
RB7 28 — — — — — — IOC Y ICSPDAT
RC0 11 — — T1OSO/T1CKI — — — — — —
RC1 12 — — T1OSI CCP2 — — — — —
RC2 13 — — — CCP1/P1A — — — — —
RC3 14 — — — — — SCK/SCL — — —
RC4 15 — — — — — SDI/SDA — — —
RC5 16 — — — — — SDO — — —
RC6 17 — — — — TX/CK — — — —
RC7 18 — — — — RX/DT — — — —
RE3 1 — — — — — — — Y
(1)
MCLR/VPP
—20 — — — — — — — — VDD
— 8 — — — — — — — — VSS
—19 — — — — — — — — VSS
Note 1: Pull-up activated only with external MCLR configuration.
10
11
2
3
4
5
6
1
8
7
9
12
13
14
15
16
17
18
19
20
23
24
25
26
27
28
22
21
PIC16F882/883/886
RE3/MCLR/VPP
RA0/AN0/ULPWU/C12IN0-
RA1/AN1/C12IN1-
RA2/AN2/V
REF-/CVREF/C2IN+
RA3/AN3/V
REF+/C1IN+
RA4/T0CKI/C1OUT
RA5/AN4/SS
/C2OUT
V
SS
RA7/OSC1/CLKIN
RA6/OSC2/CLKOUT
RC0/T1OSO/T1CKI
RC1/T1OSI/CCP2
RC2/P1A/CCP1
RC3/SCK/SCL
RB7/ICSPDAT
RB6/ICSPCLK
RB5/AN13/T1G
RB4/AN11/P1D
RB3/AN9/PGM/C12IN2-
RB2/AN8/P1B
RB1/AN10/P1C/C12IN3-
RB0/AN12/INT
V
DD
VSS
RC7/RX/DT
RC6/TX/CK
RC5/SDO
RC4/SDI/SDA
28-pin PDIP, SOIC, SSOP
