YourElectronicEngineeringResource



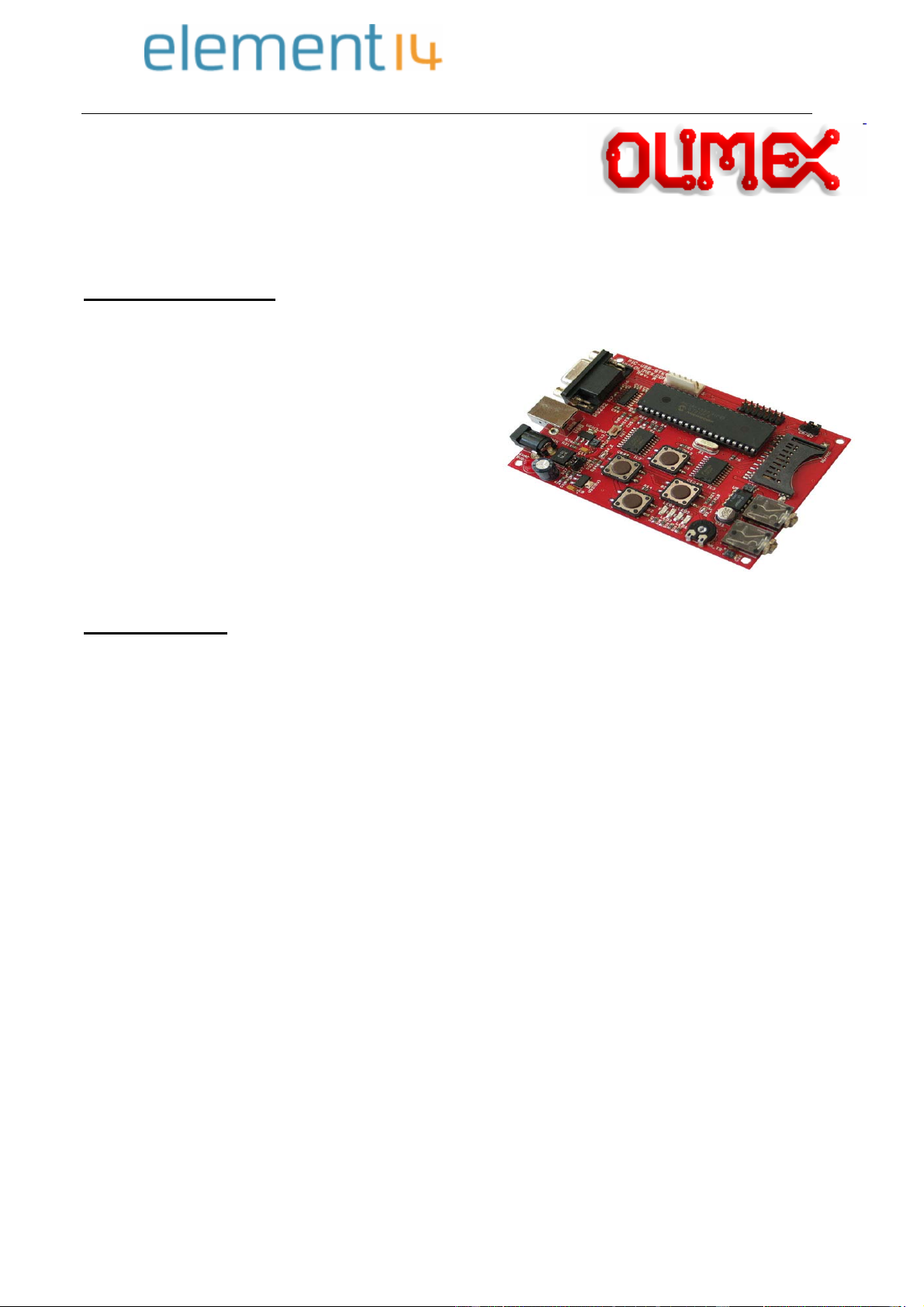

Olimex - PIC-USB-STK - USB - Evaluation Kit

Product Overview:

This starter kit allows you to explore all capabilities of

PIC18F4550 and the Microchip's USB firmware. The

software examples include: USB HID mouse which allow

you to move the mouse cursor with the four buttons on the

board, USB Mass storage device on SD-MMC card simple

adds USB disk to your computer, USB to RS232 converter

all these firmware under your control and ready to be

customized and embedded in your next application. The

debugging is In-Circuit through ICSP connector; the free

available ports are put on Extension connector.

Key Features:

The PIC-USB-STK start kit board has the following features:

 ICSP/ICD connector for programming with PIC-MCP, PIC-MCP-USB, PIC-PG1,PIC-PG2,

PIC-PG3 or PIC-PG4 and programming and debugging with PIC-ICD2, PIC-ICD2-POCKET,

PIC-ICD2-TINY

 USB 2.0 type B connector allows board to be interfaced to PC host.

 RS232 connector

 SD-MMC connector

 Audio In, Audio Out connectors

 Status LEDs

 Trimmer potentiometer

 Four buttons

 PIC18F4550-I/P on DIL40 socket

 Quartz crystal 20Mhz

 Reset button

 Power plug-in jack with diode bridge can be powered with AC or DC power supply

 5V voltage regulator

 Extension slot for the not connected ports

 Four mounting holes 3,3 mm (0,13")

 FR-4, 1.5 mm (0,062"), green solder mask, white silkscreen component print

 Dimensions 104x76 mm (4,1x3")
