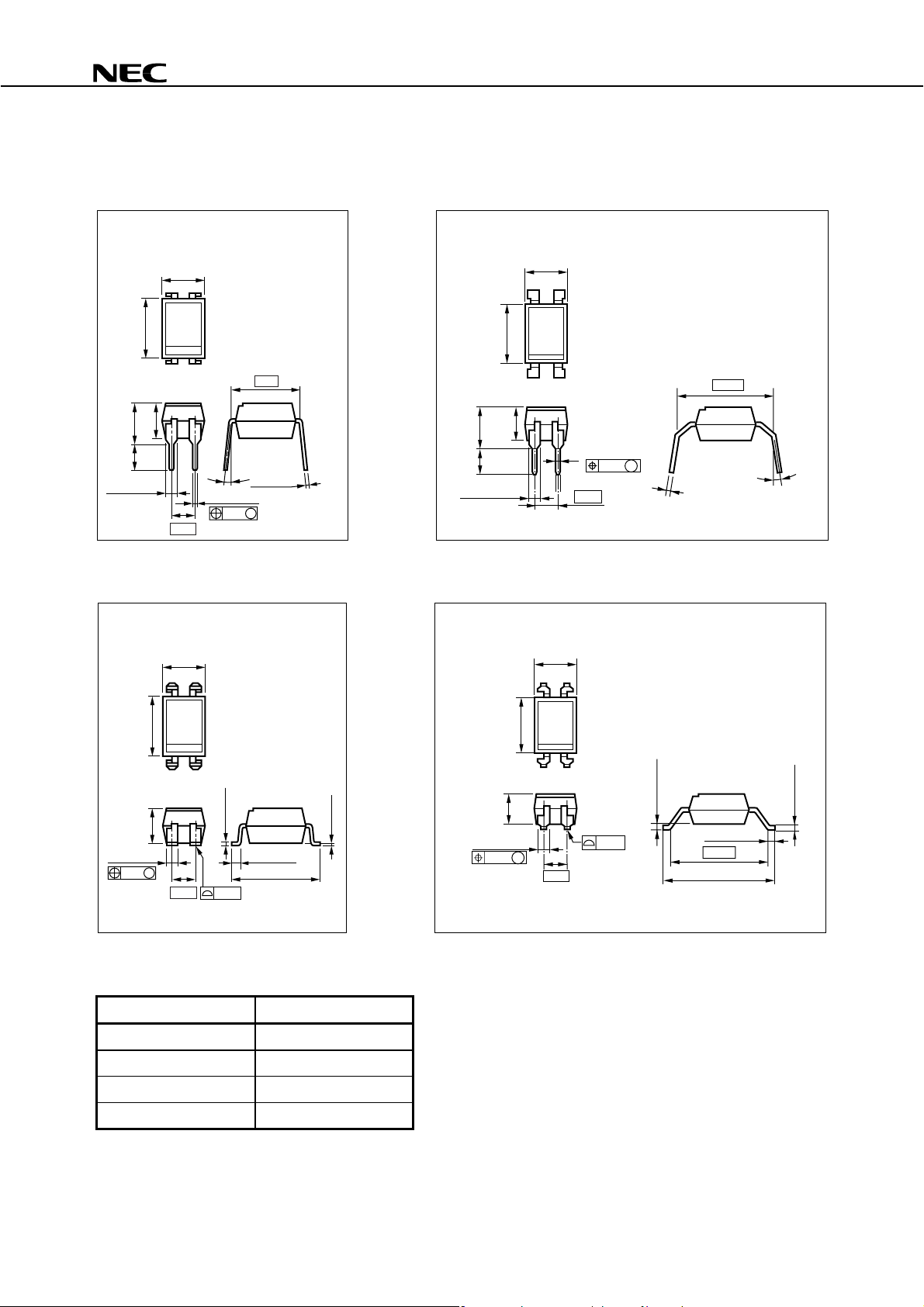

PACKAGE DIMENSIONS (UNIT : mm)
DIP Type Long Creepage Distance
PS2561B-1
3.5±0.3
4.15±0.43.2±0.4
2.54
1.25±0.15
0.50±0.10
0.25
M
4.6±0.35
6.5±0.5
0 to 15°
7.62
0.25
+0.1
–0.05
1
2
4
3
PS2561BL1-1
0 to 15°
0.25
+0.1
–0.05
10.16
2.54
0.25 M
0.50±0.1
1.25±0.15
3.85
±0.4
3.15
±0.35
3.5±0.3
6.5±0.5
4.6±0.35
1
2
4
3
Lead Bending Type (Gull-Wing) Long Creepage Distance (Gull-Wing)
PS2561BL-1
0.25
M
4.6±0.35
6.5±0.5
3.5±0.3
2.54
1.25±0.15
0.9±0.25
9.60±0.4
0.25
+0.1
–0.05
0.1
+0.1
–0.05
1
2
4
3
PS2561BL2-1
0.25 M
2.54
1.25±0.15
3.5±0.3
6.5±0.5
4.6±0.35
11.8
+0.2
–0.5
0.25
+0.1
–0.05
0.25±0.2
0.9±0.25
10.16
1
2
4
3
0.15
0.15
PHOTOCOUPLER CONSTRUCTION
Parameter Unit (MIN.)
Air Distance 7 mm
Outer Creepage Distance 7 mm
Inner Creepage Distance 4 mm
Isolation Thickness 0.4 mm
<R>
<R>
Data Sheet PN10505EJ05V0DS
2
PS2561B-1,PS2561BL-1,PS2561BL1-1,PS2561BL2-1
