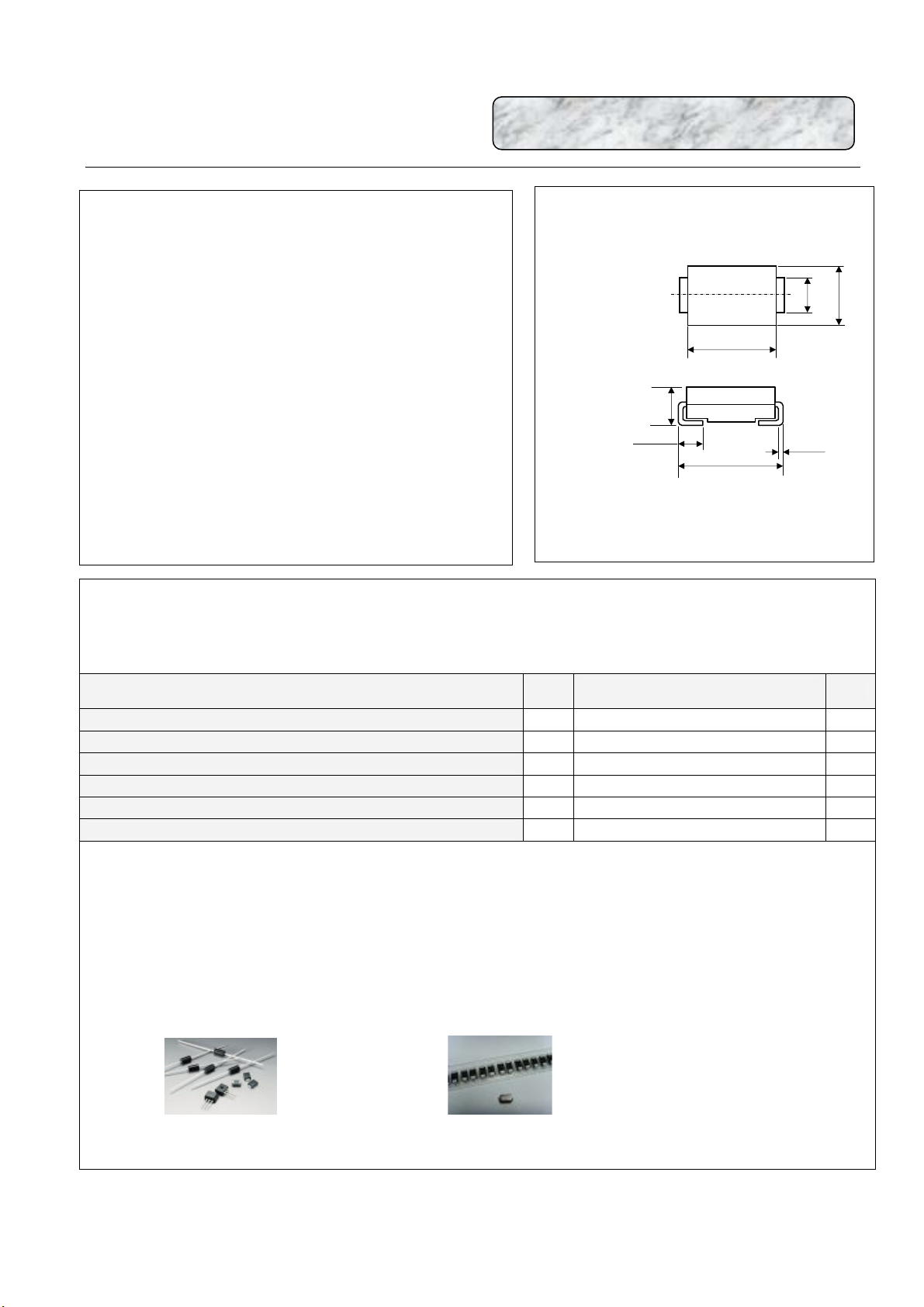

M C C 深圳市浪拓电子技术有限公司
浪拓电子-----您身边的电路保护专家 电话：0755-86063078 传真：0755-26572826
最大额定值及电气特性
测量环境温度为 25℃，除非另有规定。单相半波，50HZ，阻性或感性负载。
对于容性负载，电流降额 20%
参 数 名 称
符号 额 定 值
单位
最大峰值脉冲功率 ( 注释 1 ) Pppm 最小 600
W
最大峰值反向脉冲电流 (注释 1 ) Ippm 见表
A
稳态功率 ( 注释 2 ) PPK 2.0
W
最大峰值正向浪涌电流( 注释 3 ) 仅对单向型 IFSM 100.0
A
最大瞬态正向电压 ＠ 50A 仅对单向型 ( 注释 4 ) VF 3.5 / 5.0
V
工作及储存温度 TJ,TSTG -55～+150
℃
注 释 :
1. 脉冲电流时间 10 / 1000μs
2. 在引线末端安装面积为 5.0mm
2
，厚 0.013mm 的散热铜片 。
3. 使用单相正弦半波，时间 10ms；或使用等效的方波，4 周波/分。
4. SMBJ5.0~SMBJ90 的产品 V
F=3.5v，SMBJ100~SMBJ170的产品 VF=5.0v
双向型器件应用说明
1. 在型号名称后注有 C 或 CA ，表示双向型。
2. 电气特性适用于两个方向。
特 性：
◆ 600W 峰值脉冲功率
◆ 优良的箝制能力
◆ 较小的箝位因子
◆ 快速响应时间：从: 0 v 到 V
BR
，单向型小于 1.0ps，双向型小于 5.0ns
机械性能：
◆ 封 装: 模塑封装
◆ 塑封材料: 用 UL94V-0 认可的阻燃环氧料
◆ 端 子: 镀锡
◆ 极 性: 色带表示阴极，双极性除外
◆ 安装位置: 任意
SMBJ5.0C THRU SMBJ170CA
SMB / DO-214AA
4.35-4.40
1.97-2.03
3.45-3.55
5.2-5.3.
1.1±0.3
0.22±0.07
2.25-2.35
600W 表面贴装 TVS
尺寸单位：inch（mm）
