STM32F103R6T6A 产品手册 - ST Microelectronics（意法半导体）
制造商:
ST Microelectronics（意法半导体）
分类:
微控制器
封装:
LQFP-64
描述:
STM32F103 系列微处理器，STMicroelectronicsSTMicroelectronics 设备 **STM32F103** Cortex-M3 芯具有 72 MHz CPU 的速度和高达 1 MB 的闪存。 包含电动机控制外围设备以及 CAN 和 USB 全速接口。 STM32 系列 ARM Cortex-M3 32 位闪存微控制器工作时具有低功率、低电压，并结合了实时功能的极佳性能。 封装类型系列可用于您的嵌入式应用。 MCU 体系结构具有一个易于使用的 STM32 平台，可用于包括电动机驱动；PC 和游戏；HVAC 和工业应用在内的应用。 32 位 RISC 引脚到引脚软件兼容 SRAM 高达 96 Kb 闪存高达 1MB 电源：2 V 至 3.6 V 温度范围：-40 至 +85 °C 或 -40 至 +105 °C ### STM32F1 系列 32 位 ARM® Cortex®-M3 微控制器，STMicroelectronics32 位闪存微控制器的 STM32 系列基于 ARM Cortex™ M3 核心的突破 - 为嵌入式应用特别开发的核心。 STM32 系列得益于 Cortex-M3 体系结构增强功能，包括为传达改进性能而设置的 Thumb-2 指令，带更好的编码密度，对中断更快的反应，所有的均和领先的工业功耗相接合。出色的实时表现 卓越功效 卓越的和新型的外围设备 最大程度的集成 跨族引脚，外围设备和软件兼容性展开
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
引脚图在P20P21P22P23P24P25Hot
典型应用电路图在P45P46P66
封装尺寸在P68
型号编码规则在P75P76P77
封装信息在P68P69P70P71P72P73P74P75P76
技术参数、封装参数在P29P51
应用领域在P80
电气规格在P27P28P29P30P31P32P33P34P35P36P37P38
导航目录
STM32F103R6T6A数据手册
Page:
of 80 Go
若手册格式错乱，请下载阅览PDF原文件

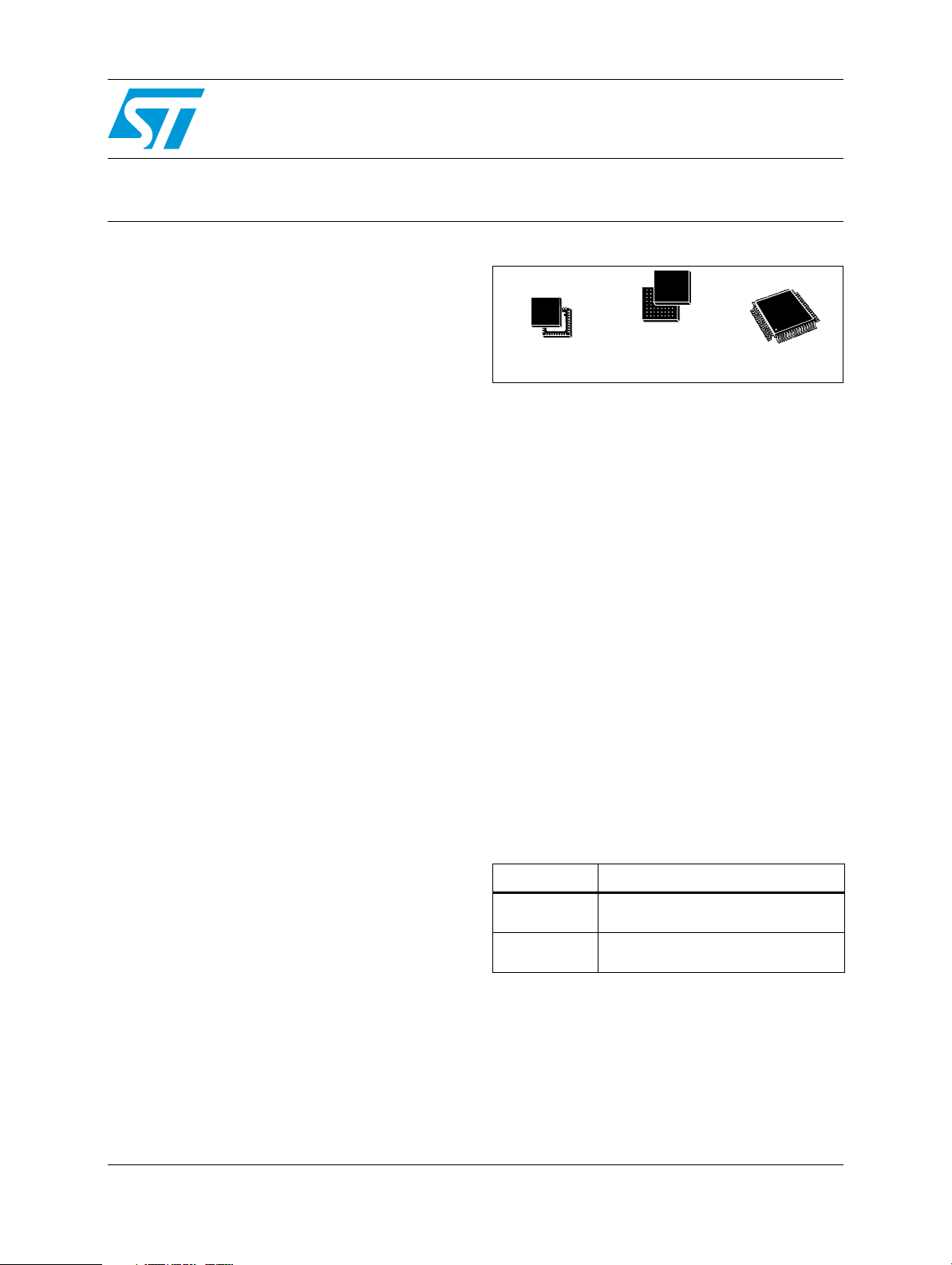

September 2009 Doc ID 15060 Rev 3 1/80
1
STM32F103x4
STM32F103x6
Low-density performance line, ARM-based 32-bit MCU with 16 or
32 KB Flash, USB, CAN, 6 timers, 2 ADCs, 6 communication interfaces
Features
■ Core: ARM 32-bit Cortex™-M3 CPU
– 72 MHz maximum frequency,
1.25 DMIPS/MHz (Dhrystone 2.1)
performance at 0 wait state memory
access
– Single-cycle multiplication and hardware
division
■ Memories
– 16 or 32 Kbytes of Flash memory
– 6 or 10 Kbytes of SRAM
■ Clock, reset and supply management
– 2.0 to 3.6 V application supply and I/Os
– POR, PDR, and programmable voltage
detector (PVD)
– 4-to-16 MHz crystal oscillator
– Internal 8 MHz factory-trimmed RC
– Internal 40 kHz RC
– PLL for CPU clock
– 32 kHz oscillator for RTC with calibration
■ Low power
– Sleep, Stop and Standby modes
–V
BAT
supply for RTC and backup registers
■ 2 x 12-bit, 1 µs A/D converters (up to 16
channels)
– Conversion range: 0 to 3.6 V
– Dual-sample and hold capability
– Temperature sensor
■ DMA
– 7-channel DMA controller
– Peripherals supported: timers, ADC, SPIs,
I
2
Cs and USARTs
■ Up to 51 fast I/O ports
– 26/37/51 I/Os, all mappable on 16 external
interrupt vectors and almost all 5 V-tolerant
■ Debug mode
– Serial wire debug (SWD) & JTAG interfaces
■ 6 timers
– Two 16-bit timers, each with up to 4
IC/OC/PWM or pulse counter and
quadrature (incremental) encoder input
– 16-bit, motor control PWM timer with dead-
time generation and emergency stop
– 2 watchdog timers (Independent and
Window)
– SysTick timer: a 24-bit downcounter
■ 6 communication interfaces
– 1 x I
2
C interface (SMBus/PMBus)
– 2 × USARTs (ISO 7816 interface, LIN, IrDA
capability, modem control)
– 1 × SPI (18 Mbit/s)
– CAN interface (2.0B Active)
– USB 2.0 full-speed interface
■ CRC calculation unit, 96-bit unique ID
■ Packages are ECOPACK
®
Table 1. Device summary
Reference Part number
STM32F103x4
STM32F103C4, STM32F103R4,
STM32F103T4
STM32F103x6
STM32F103C6, STM32F103R6,
STM32F103T6
LQFP64 (10 × 10 mm)
LQFP48 (7 × 7 mm)
TFBGA64 (5 × 5 mm
VFQFPN36 (6 × 6 mm)
www.st.com
