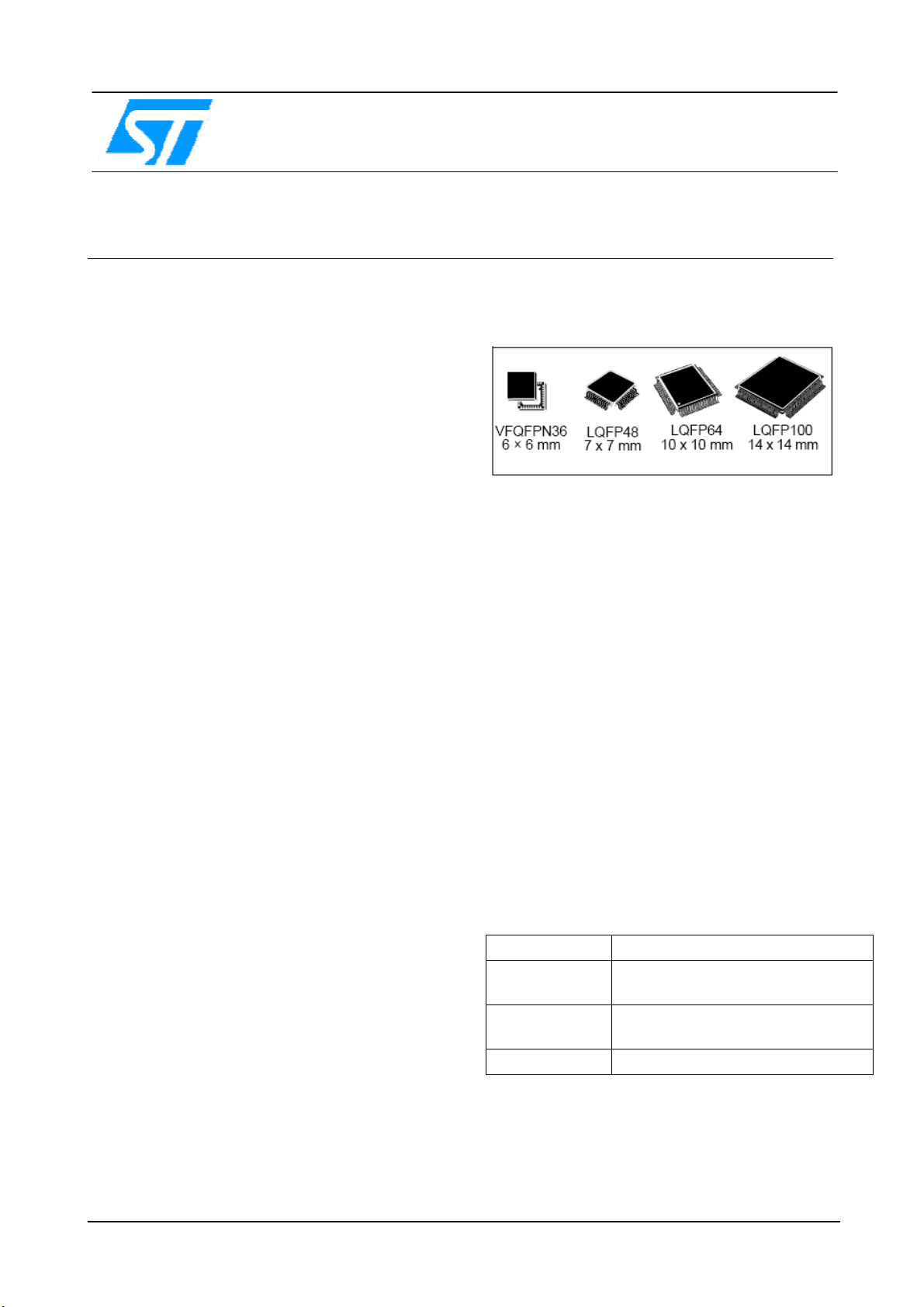

2007年10 第三版 1/18

STM32F101x6

STM32F101x8 STM32F101xB

基本型， 32位基于ARM核心的带闪存微控制器

6个16位定时器、ADC 、7个通信接口

功能

■

核心

− ARM 32 位的 Cortex-M3™CPU

− 36MHz，高达 45DMips，1.25DMips/MHz

− 单周期硬件乘法和除法——加快计算

■ 存储器

− 从 32K 字节至 128K 字节闪存程序存储器

− 从 6K 字节至 16K 字节 SRAM

■ 时钟、复位和供电管理

− 2.0 至 3.6 伏供电和 I/O 管脚

− 上电/断电复位(POR/PDR)、可编程电压监

测器(PVD)

− 内嵌 4 至 16MHz 高速晶体振荡器

− 内嵌经出厂调校的 8MHz RC 振荡器

− 内部 40kHz 的 RC 振荡器

− 内嵌 PLL 供应 CPU 时钟

− 内嵌使用外部 32kHz 晶体的 RTC 振荡器

■ 低功耗

− 睡眠、停机和待机模式

− V

BAT

为 RTC 和后备寄存器供电

■ 调试模式

− 串行线调试(SWD)和JTAG接口

■ DMA

− 7通道 DMA 控制器

− 支持的外设：定时器、ADC、SPI、I

C 和

USART

■ 1 个 12 位模数转换器，1us 转换时间(16 通道)

− 转换范围是 0 至 3.6V

− 温度传感器

■ 多达 80*个快速 I/O 口

− 26/36/51/80 个多功能双向 5V 兼容的 I/O

口

− 所有 I/O 口可以映像到 16 个外部中断

■ 多达 6 个定时器

− 多达 3 个同步的 16 位定时器，每个定时器

有多达 4 个用于输入捕获/输出比较/PWM

或脉冲计数的通道

− 2个 16 位看门狗定时器(独立的和窗口型的)

− 系统时间定时器：24 位的、带自动加载功

能的、可变时钟源的递减计数器，提供时

基功能

■ 多达 7 个通信接口

− 多达 2 个 I2C 接口(SMBus/PMBus)

− 多达 3 个 USART 接口（提供：智能卡

ISO7816 接口、LIN 主从能力、IrDA 能力

和调制解调器控制）

− 多达 2 个 SPI 同步串行接口(18 兆位/秒)

■ ECOPACK

®封装

表1 列表

参考基本型号

STM32F101x6 STM32F101C6,STM32F101R6,

STM32F101T6,STM32F101CBT6

STM32F101x8 STM32F101C8, STM32F101R8,

STM32F101V8, STM32F101T6,

STM32F101xB STM32F101RB, STM32F101VB

初步信息
