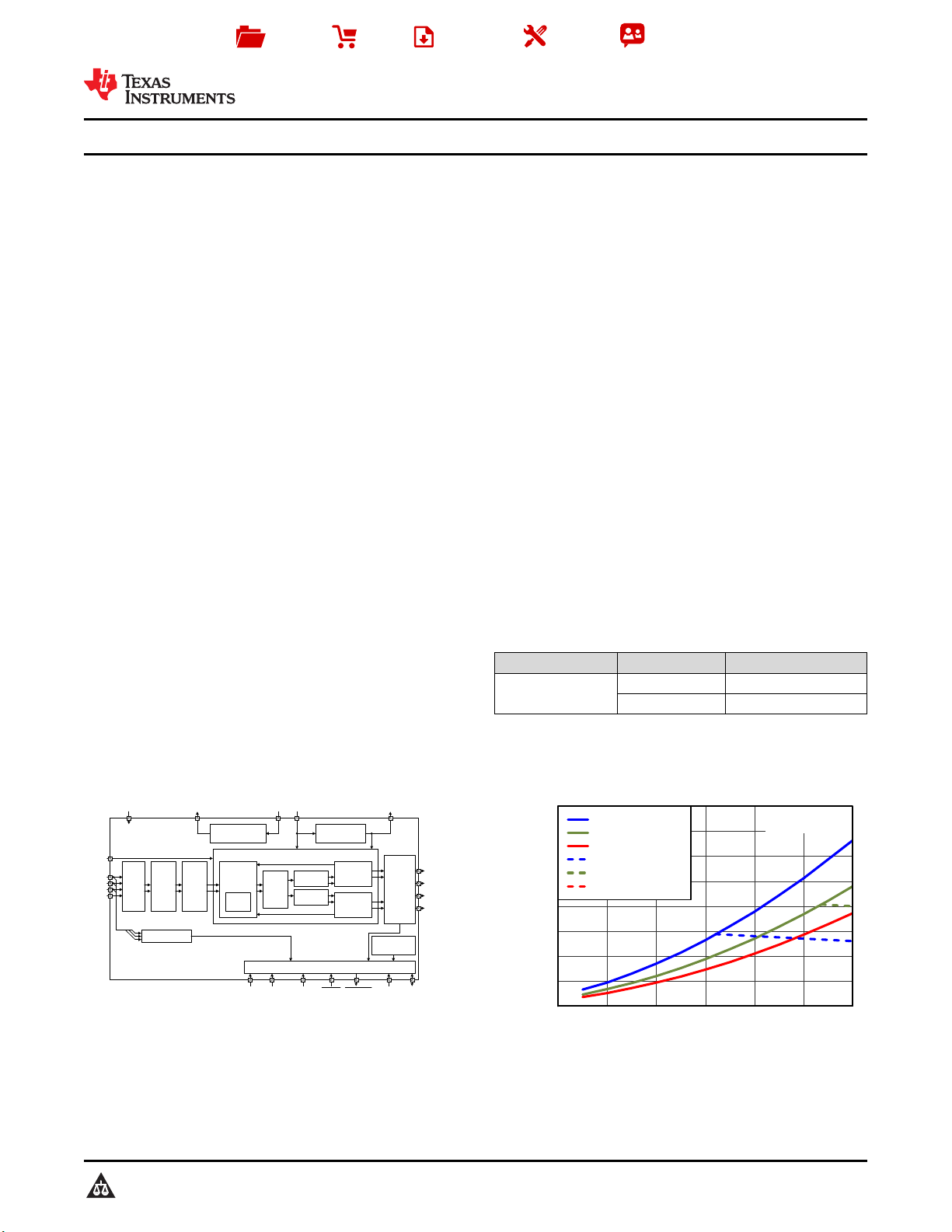

0
5
10
15
20
25
30
35
40
4 6 8 10 12 14 16
Supply Voltage (V)
Maximum Output Power (W)
R
L
= 4 Ω
R
L
= 6 Ω
R
L
= 8 Ω
4 Ω Thermal Limit
6 Ω Thermal Limit
8 Ω Thermal Limit
THD+N = 10%
G001
Clock Monitoring
Digital to
PWM
Conversion
Digital
Boost
&
Volume
Control
Soft
Clipper
Analog
Gain
Full Bridge
Power Stage
B
Serial
Audio
Port
Internal Control Registers and State Machines
Internal Reference
Regulators
Over-
Current
Protection
Full Bridge
Power Stage
A
Gate
Drives
Gate
Drives
Digital
Clipper
Die
Temp. Monitor
Internal Gate
Drive Regulator
Closed Loop Class D Amplifier
SFT_CLIP
SPK_OUTB+
SPK_OUTB-
SPK_OUTA+
SPK_OUTA-
SCLK
SDIN
MCLK
LRCK
DVDD ANA_REG AVDD GVDD_REGPVDD
Internal
Voltage
Supplies
PBTL/
SCL
SPK_GAIN1
SPK_FAULT
SPK_SLEEP/
ADR
SPK_GAIN0
SPK_SD
FREQ/
SDA
Product
Folder
Order
Now
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLOS782
TAS5760L
ZHCSBC5B –JULY 2013–REVISED SEPTEMBER 2015
TAS5760L 通通用用 I2S 输输入入 D 类类放放大大器器
1
1 特特性性
1
• 音频 I/O 配置：
– 单路立体声 I²S 输入
– 立体声桥接负载 (BTL) 或单声道并行桥接负载
(PBTL) 运行
– 32kHz、44.1kHz、48kHz、88.2kHz、96kHz
采样速率
• 常规运行 特性：
– 可选硬件或软件控制
– 集成数字输出削波器
– 可编程 I²C 地址（1101100[
R/
W
]或1101101
[
R/
W
]）
– 闭环放大器架构
– 可调节扬声器放大器开关频率
• 稳定性 特性：
– 时钟误差、直流和短路保护
– 过热保护和可编程过流保护
• 音频性能（PVDD = 12V，R
SPK
=
8Ω，SPK_GAIN[1:0] 引脚 = 01）”
– 闲置通道噪声 = 65µVrms（输入信噪比）
– THD+N = 0.09%（功率为 1W，频率为 1kHz）
– SNR = 100dB A-Wtd（以THD+N = 1% 为基
准）
2 应应用用
• LCD/LED TV 和多用途监视器
• 条形音箱，扩展坞，PC 音频
• 通用音频设备
3 说说明明
TAS5760L是一款立体声 I2S 输入器件，具有硬件和软
件 (I²C) 控制模式、集成数字削波器、多种增益选项并
且电源运行电压范围较大，支持其适用于多种 应用。
TAS5760L运行电压范围为 4.5V 至15VDC 的标称电源
电压。
输出金属氧化物半导体场效应晶体管 (MOSFET) 的
120mΩ
DS(ON)
兼顾散热性能与器件成本，二者相得益
彰。此外，该器件采用耐热增强型 48-Pin TSSOP
封装，在现代消费类电子器件的较高工作环境温度下展
现出优异的性能。
整个 TAS5760xx 系列均采用 48-Pin TSSOP封装，并
且所有系列成员器件之间彼此引脚到引脚兼容。另外，
对于可能不需要耳机/线路驱动器且 不要求引脚至引脚
兼容， 但希望解决方案实现最小化的应
用，TAS5760M 和 TAS5760L 器件可采用 32 引脚薄
型小外形尺寸 (TSSOP) 封装。TAS5760xx 系列所有
器件的 I
2
C 寄存器映射是相同的，这样一来，当需要根
据系统级要求更换器件时，可以减少二次开发的工作
量。
器器件件信信息息
(1)
产产品品型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
TAS5760L
HTSSOP (48) 12.50mm x 6.10mm
HTSSOP (32) 11mm × 6.2mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。
功功能能框框图图 输输出出功功率率与与 PVDD 间间的的关关系系
NOTE: 热限值由 TAS5760xxEVM 确定
