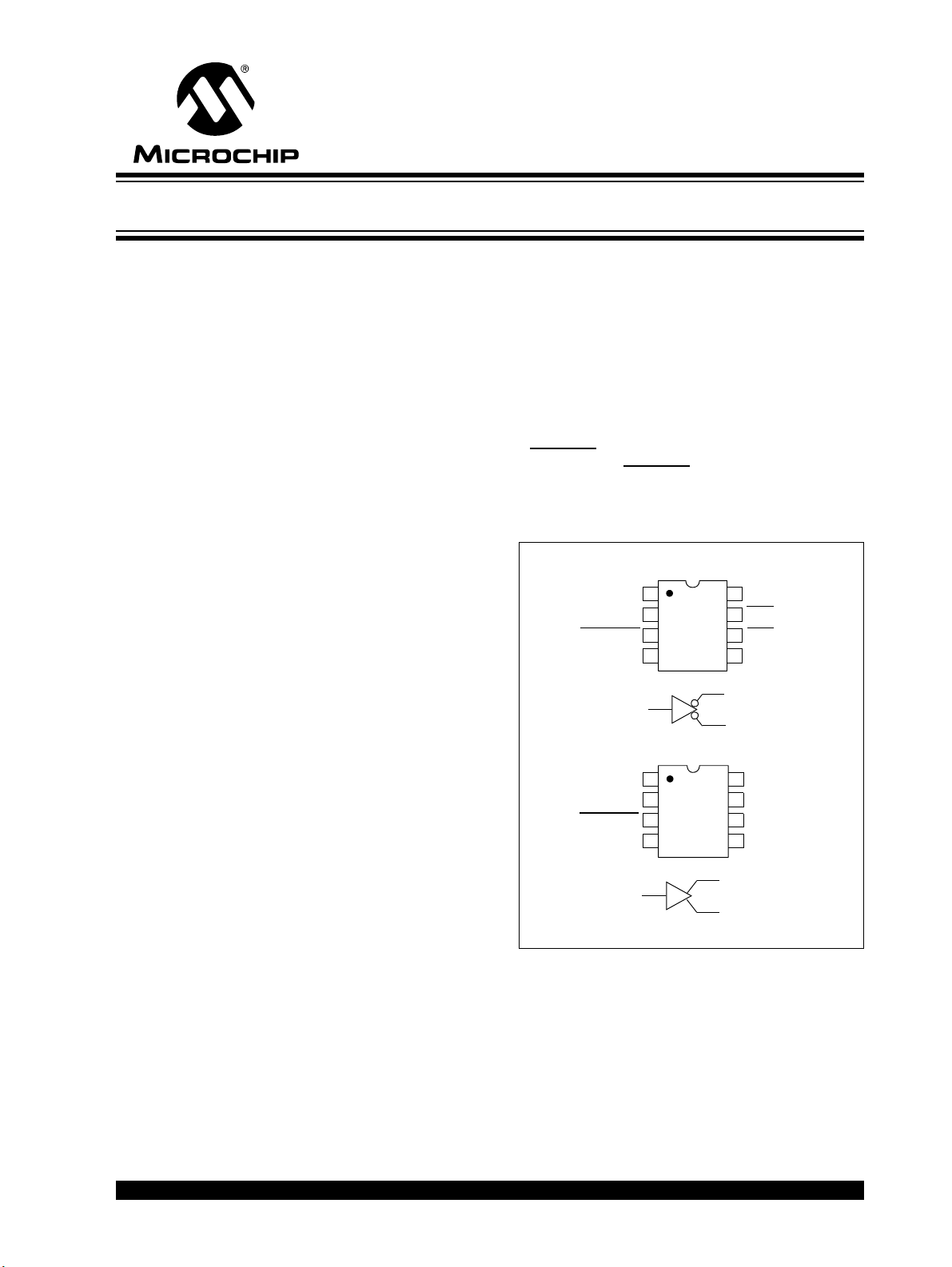

2008 Microchip Technology Inc. DS21424D_CN 第1 页
TC4431/TC4432
功能
• 高峰值输出电流 – 1.5 A
• 宽输入电源工作范围：
-4.5V至 30V
• 高容性负载驱动能力：
- 可连续驱动 1000 pF 的容性负载 25 ns
• 短延迟时间 – <78 ns （典型值）
• 低供电电流：
- 逻辑 “1”输入时 – 2.5 mA
- 逻辑 “0”输入时 – 300 µA
• 低输出阻抗 – 7 Ω
• 闭锁保护：能耐受 >300 mA 反向电流
• ESD 保护 – 4 kV
应用
• 小型电机驱动
• 功率 MOSFET 驱动器
• 驱动双极型晶体管
概述
TC4431/TC4432是30V CMOS 缓冲器/驱动器，适用于
高端驱动器应用。只要在其功率和电压额定值内，任何
情况下都不会闭锁。 器件能接受折回到输出端的最高
300 mA 的反向电流（每极），而不会受到损坏或出现逻
辑混乱。 所有终端都具有完善的保护，可以抵抗最高
4kV 的静电放电。
当输出电源电压低于 7V 时，欠压闭锁电路强迫输出为
“低”状态。若要在较低电压下工作，应通过将引脚 3
（LOCK DIS
）接地，禁用闭锁和启动电路；对于其他所
有情况，引脚 3（LOCK DIS）应悬空。 在驱动 MOSFET
时，欠压闭锁和启动电路提供欠压保护。
封装类型
OUT
TC4431
1
2
3
4
V
DD
5
6
7
8
OUT
GND
V
DD
IN
LOCK DIS
GND
TC4432
1
2
3
4
V
DD
5
6
7
8
OUT
GND
V
DD
IN
GND
2
7
反相
同相
OUT
6
LOCK DIS
2
7
6
8 引脚 PDIP/SOIC/CERDIP
1.5A 高速 30V MOSFET 驱动器
