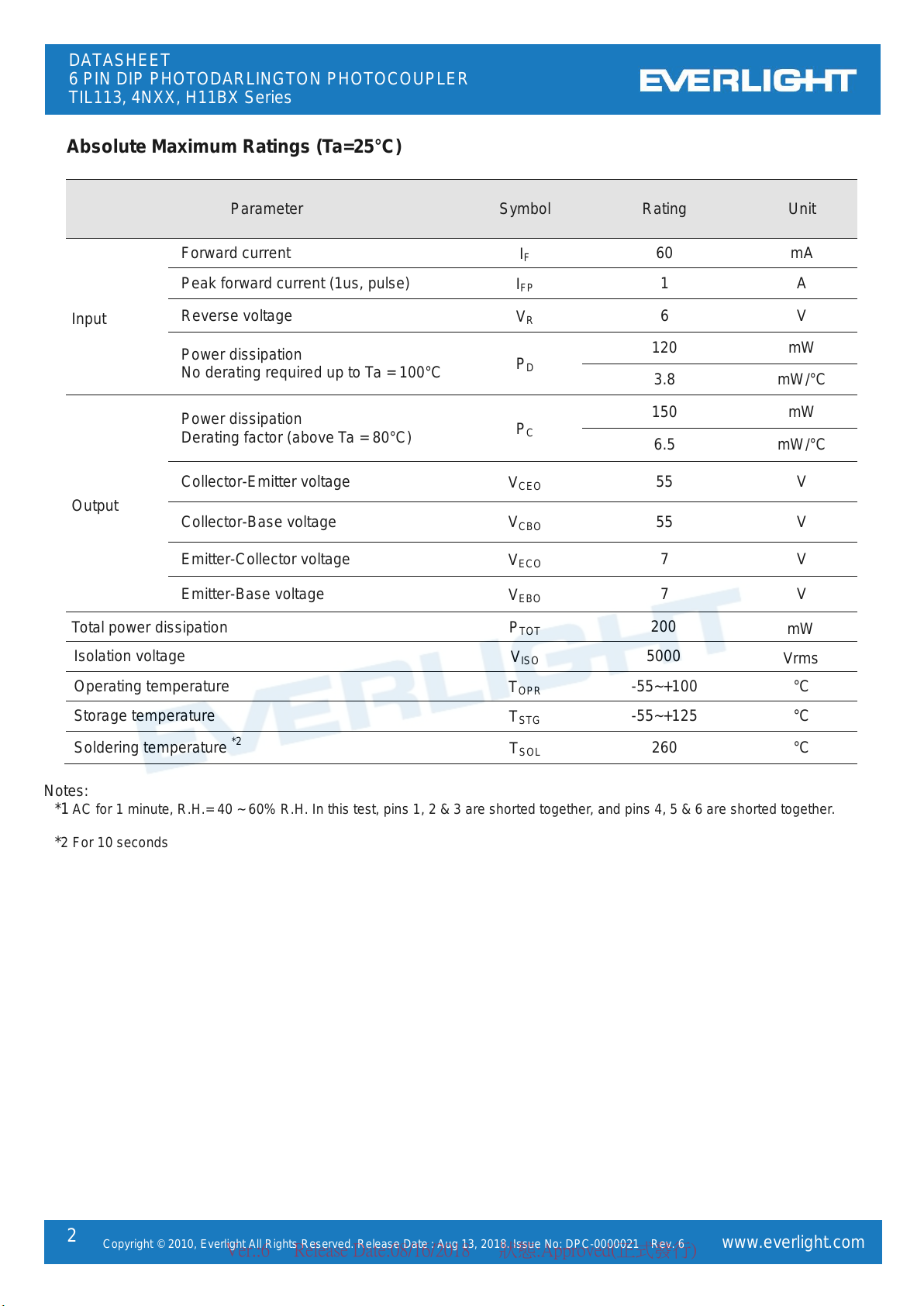

DATASHEET
6 PIN DIP PHOTODARLINGTON PHOTOCOUPLER
TIL113, 4NXX, H11BX Series
2
Copyright © 2010, Everlight All Rights Reserved. Release Date : Aug 13, 2018. Issue No: DPC-0000021 Rev. 6
www.everlight.com
Absolute Maximum Ratings (Ta=25°C)
Parameter
Symbol
Rating
Unit
Input
Forward current
I
F
60
mA
Peak forward current (1us, pulse)
I
FP
1
A
Reverse voltage
V
R
6
V
Power dissipation
No derating required up to Ta = 100°C
P
D
120
mW
3.8
mW/°C
Output
Power dissipation
Derating factor (above Ta = 80°C)
P
C
150
mW
6.5
mW/°C
Collector-Emitter voltage
V
CEO
55
V
Collector-Base voltage
V
CBO
55
V
Emitter-Collector voltage
V
ECO
7
V
Emitter-Base voltage
V
EBO
7
V
Total power dissipation
P
TOT
200
mW
Isolation voltage
V
ISO
5000
Vrms
Operating temperature
T
OPR
-55~+100
°C
Storage temperature
T
STG
-55~+125
°C
Soldering temperature
*2
T
SOL
260
°C
Notes:
*1 AC for 1 minute, R.H.= 40 ~ 60% R.H. In this test, pins 1, 2 & 3 are shorted together, and pins 4, 5 & 6 are shorted together.
*2 For 10 seconds
Ver.:6 Release Date:08/16/2018 狀態:Approved(正式發行)
