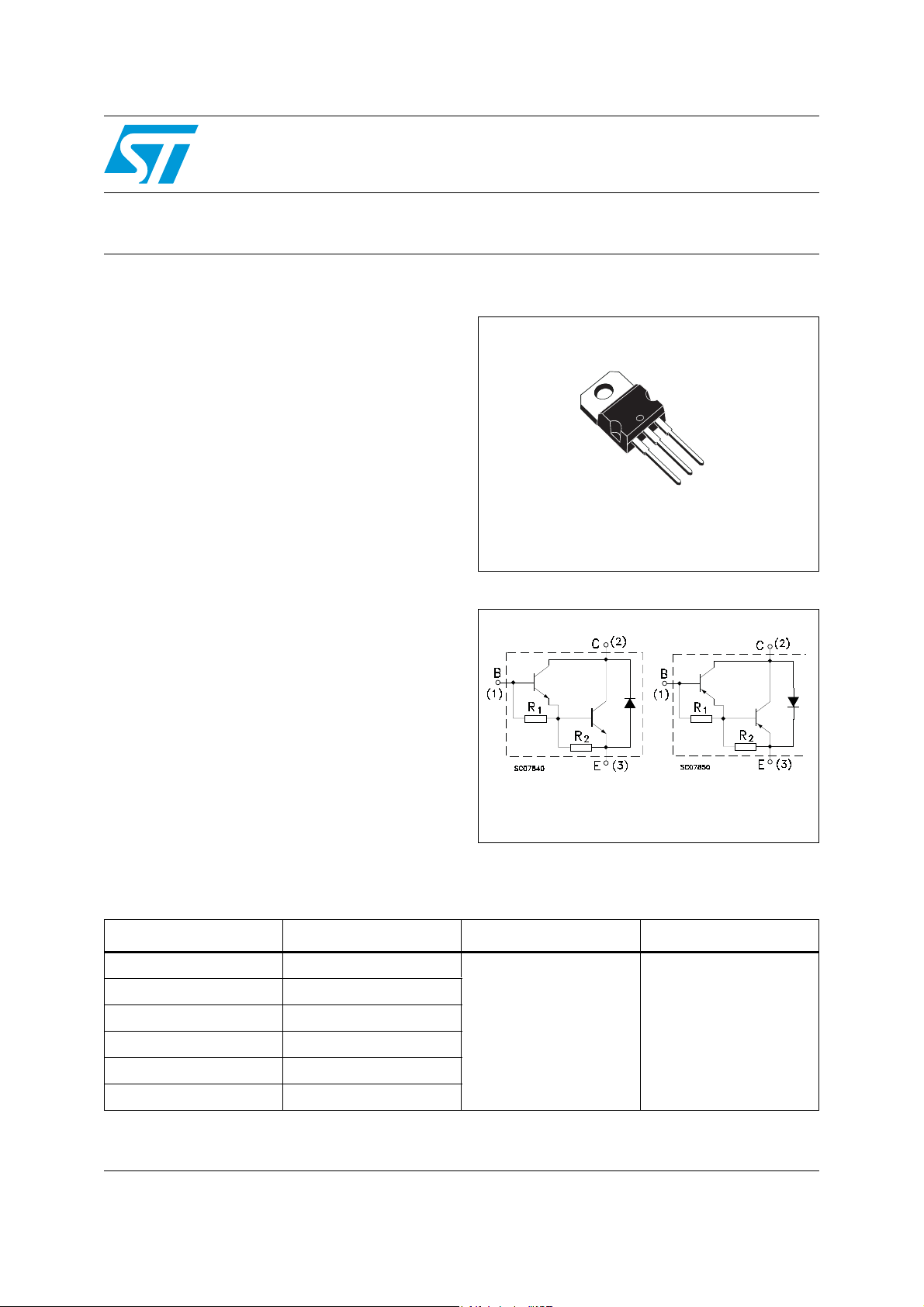

November 2008 Rev 4 1/13
13
TIP120, TIP121, TIP122
TIP125, TIP126, TIP127
Complementary power Darlington transistors
Features
■ Low collector-emitter saturation voltage
■ Complementary NPN - PNP transistors
Applications
■ General purpose linear and switching
Description
The devices are manufactured in planar
technology with “base island” layout and
monolithic Darlington configuration. The resulting
transistors show exceptional high gain
performance coupled with very low saturation
voltage.
Figure 1. Internal schematic diagrams
TO-220
1
2
3
NPN: R
1
= 7 KΩ
PNP: R
1
= 16 KΩ
R
2
= 60 Ω
R
2
= 70 Ω
Table 1. Device summary
Order codes Marking Package Packaging
TIP120 TIP120
TO-220 Tube
TIP121 TIP121
TIP122 TIP122
TIP125 TIP125
TIP126 TIP126
TIP127 TIP127
www.st.com
