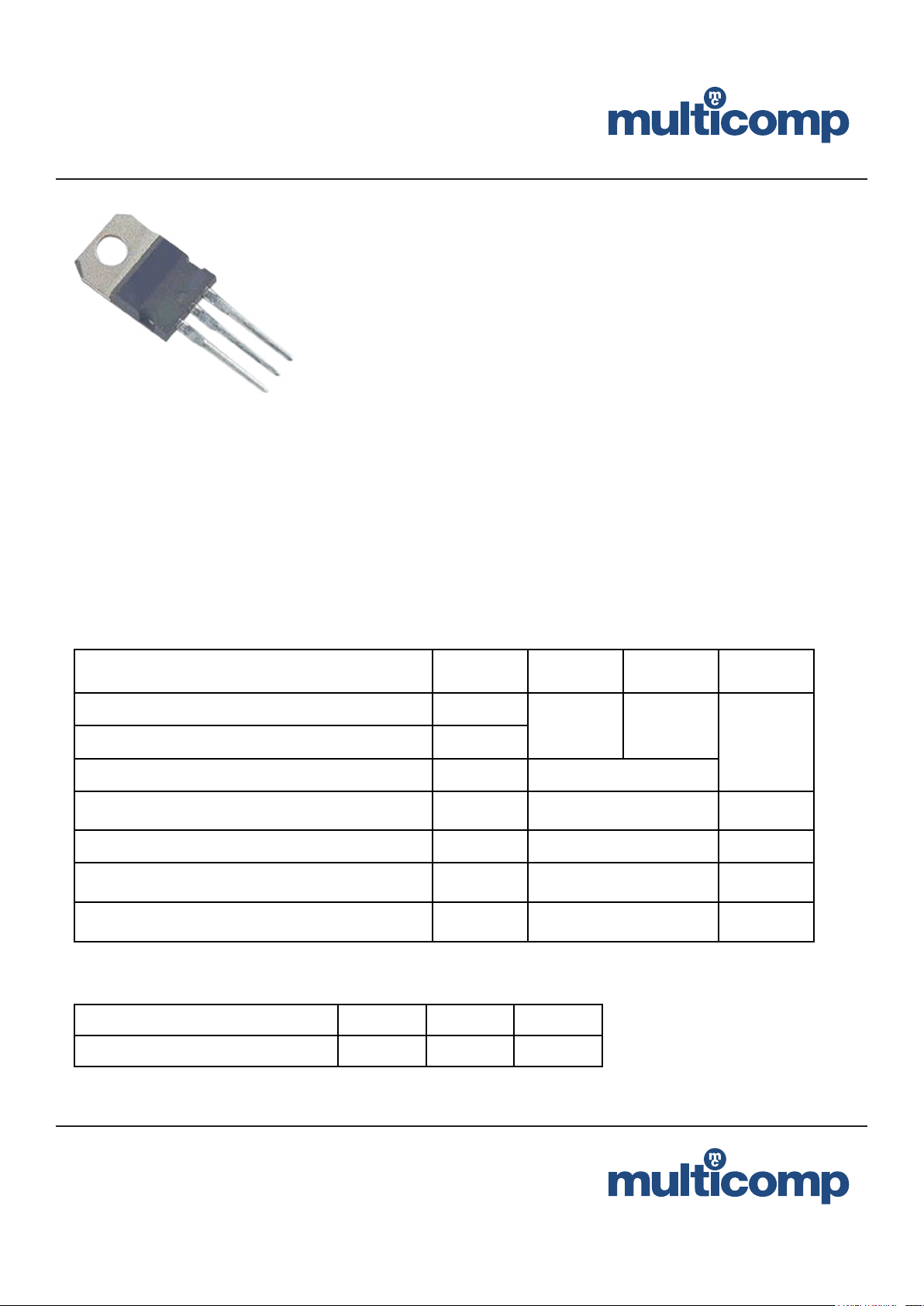

Page <1>
V1.014/03/13
Darlington Transistor
Features:
• Collector-Emitter sustaining voltage-
V
CEO(sus)
= 80V (Min.) - TIP131, TIP136
= 100V (Min.) - TIP132
• Collector-Emitter saturation voltage -
V
CE(sat)
= 2V (Max.) at I
C
= 4A
• Monolithic construction with Built-in Base-Emitter shunt resistor
Maximum Ratings
Thermal Characteristics
Characteristic Symbol Max. Unit
Thermal Resistance Junction to Case R
θjc
1.785 °C/W
Characteristic Symbol
TIP131
TIP136
TIP132 Unit
Collector-Emitter Voltage V
CEO
80 100
VCollector-Base Voltage V
CBO
Emitter-Base Voltage V
EBO
5
Collector Current -Continuous
-Peak
I
C
I
CM
8
12
A
Base Current I
B
0.3 mA
Total Power Dissipation at T
C
= 25°C
Derate above 25°C
P
D
70
0.56
W
W/°C
Operation and Storage Junction
Temperature Range
T
J
, T
STG
-65 to +150 °C
