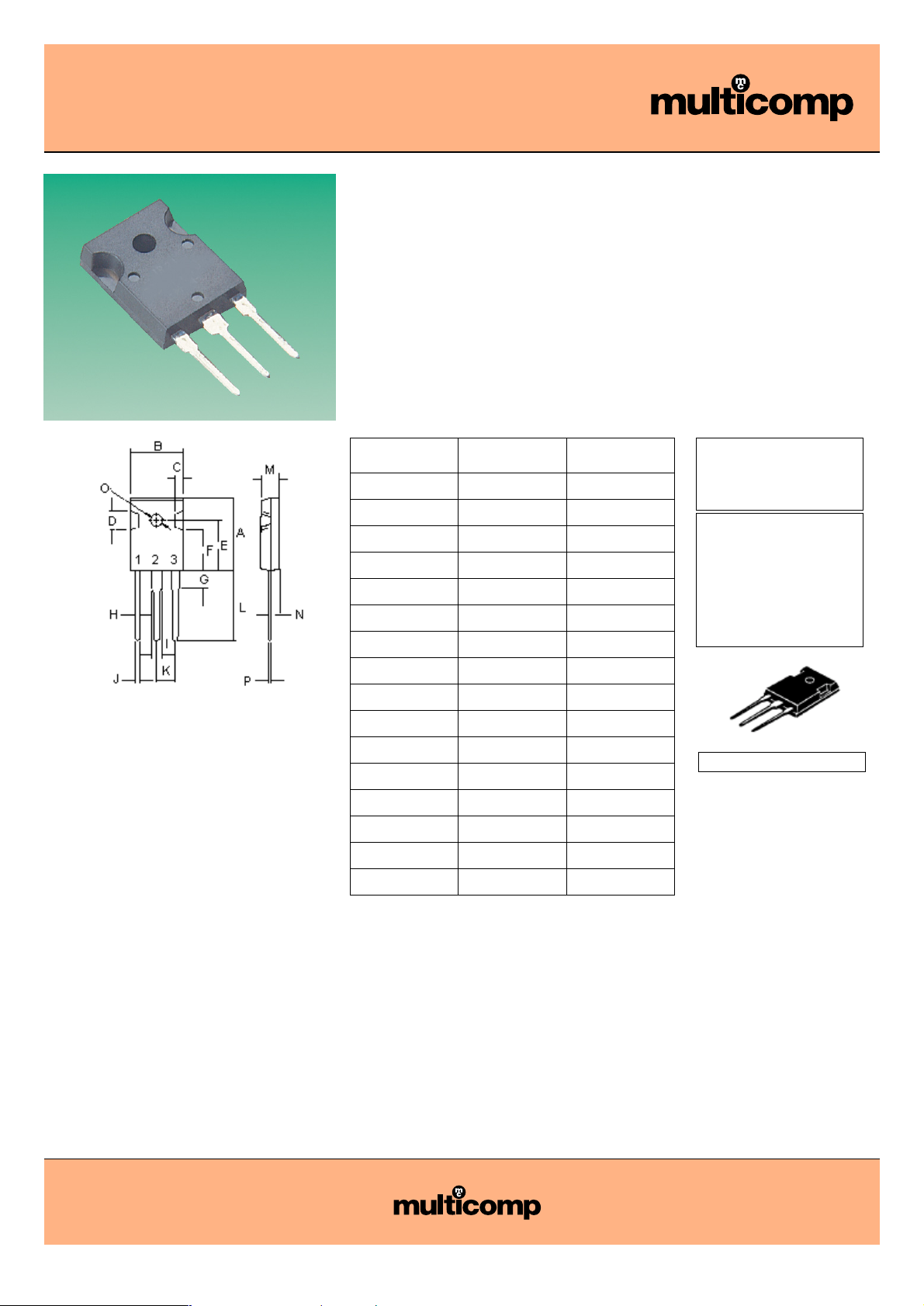

TIP140 to TIP142 & TIP145 to TIP147
Darlington Transistors
Page 1 04/04/05 V1.0
Features:
Designed for general-purpose amplifier and low speed switching applications.
• Collector-Emitter sustaining voltage
V
CEO (sus)
= 60V (Minimum) - TIP140, TIP145
= 80V (Minimum) - TIP141, TIP146
= 100V (Minimum) - TIP142, TIP147
• Collector-Emitter saturation voltage
V
CE (sat)
= 2.0V (Maximum) at I
C
= 5.0A
• Monolithic construction with Built-in Base-Emitter shunt resistor.
Pin 1. Base
2. Collector
3. Emitter
Dimensions Minimum Maximum
A 20.63 22.38
B 15.38 16.20
C 1.90 2.70
D 5.10 6.10
E 14.81 15.22
F 11.72 12.84
G 4.20 4.50
H 1.82 2.46
I 2.92 3.23
J 0.89 1.53
K 5.26 5.66
L 18.50 21.50
M 4.68 5.36
N 2.40 2.80
O 3.25 3.65
P 0.55 0.70
Dimensions : Millimetres
10 Ampere
Darlington
Complementary Silicon
Power Transistors
60 - 100 Volts
125 Watts
TO-247 (3P)
NPN PNP
TIP140 TIP145
TIP141 TIP146
TIP142 TIP147
