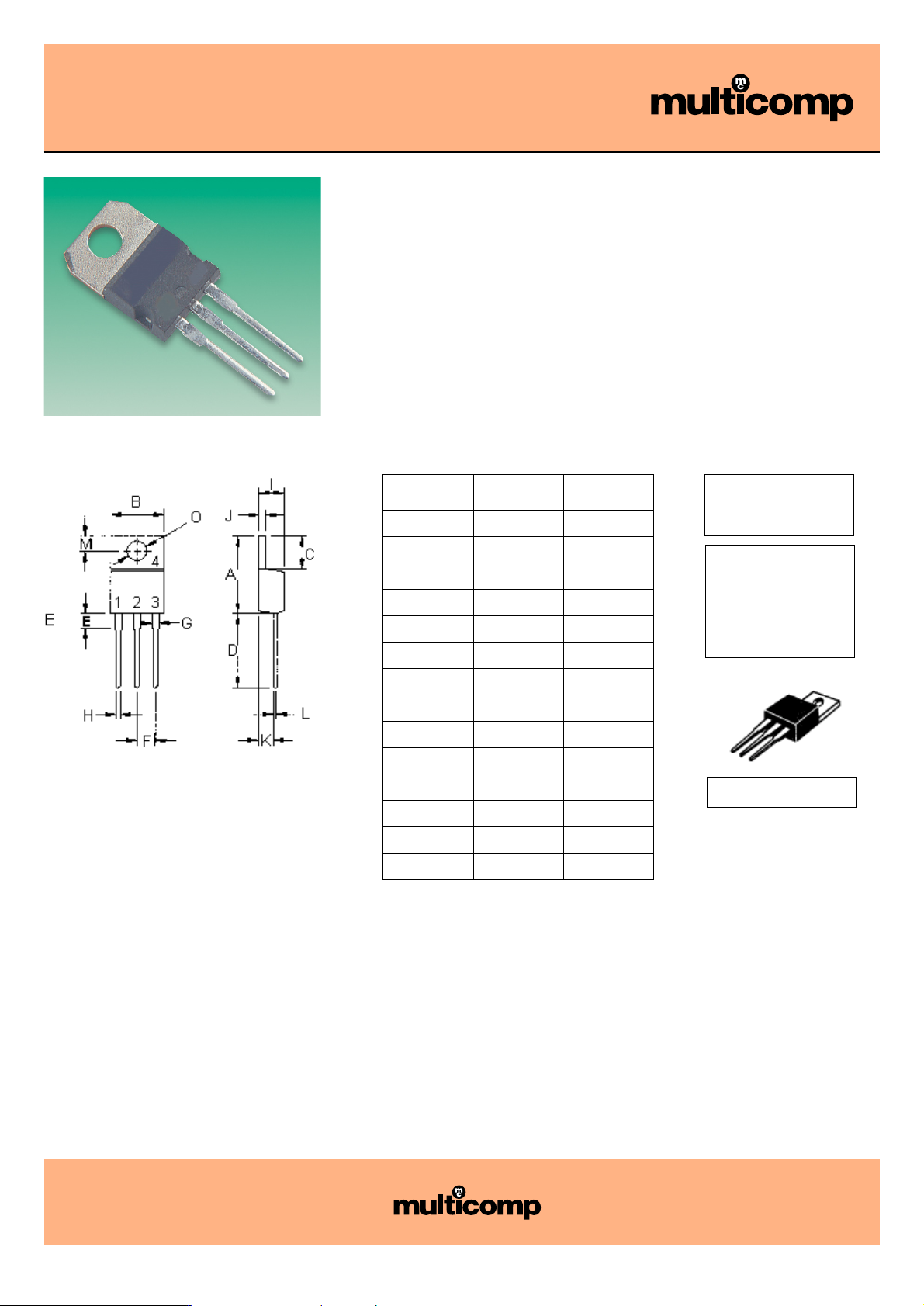

TIP47, 50
High Voltage Power Trasnsitors
Page 1 31/05/05 V1.0
High Voltage NPN Silicon Power Transistors are designed for line operated
audio output amplifier, and switching power supply drivers applications.
Features:
• Collector-Emitter sustaining voltage- 250 - 400V (Minimum).
• 1A Rated collector current.
• f
T
= 10MHz (Minimum) at I
C
= 200mA.
Dimensions Minimum Maximum
A 14.68 15.31
B 9.78 10.42
C 5.01 6.52
D 13.06 14.62
E 3.57 4.07
F 2.42 3.66
G 1.12 1.36
H 0.72 0.96
I 4.22 4.98
J 1.14 1.38
K 2.20 2.97
L 0.33 0.55
M 2.48 2.98
O 3.70 3.90
Dimensions : Millimetres
Pin 1. Base
2. Collector
3. Emitter
4. Collector(Case).
NPN
TIP47
TIP50
TO-220
1 Ampere
Power
Transistors
250 - 400 Volts
40 Watts
