SCL
GND
ALERT
2
4
1
ADD0
V+
6
3
5
0.01 µF
Two-Wire
Host Controller
TMP102-Q1
1.4 V to 3.6 V
SDA
Pullup Resistors
Supply Bypass
Capacitor
Supply Voltage
5 k
Diode
Temp.
Sensor
DS
A/D
Converter
OSC
Control
Logic
Serial
Interface
Config.
and Temp.
Register
TMP102-Q1
Temperature
SCL
1
3
6
4
ALERT
SDA
GND
2 5
V+
ADD0
Product
Folder
Order
Now
Technical
Documents
Tools &
Software
Support &
Community
Reference
Design
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SBOS702
TMP102-Q1
ZHCSCZ8C –OCTOBER 2014–REVISED DECEMBER 2015
TMP102-Q1 采采用用 SOT563 封封装装且且具具有有SMBus
和和两两线线制制串串行行接接口口的的低低功功耗耗数数字字温温度度传传感感器器
1
1 特特性性
1
• 具有符合 AEC-Q100 标准的以下结果：
– 温度 1 级：-40°C 至 125°C 的环境工作温度范
围
– 人体放电模式 (HBM) 静电放电 (ESD) 分类等级
2
– 组件充电模式 (CDM) ESD 分类等级 C6
• SOT563 封装 (1.6mm × 1.6mm) 尺寸较 SOT23 减
小 68%
• 未经校准时的精度：
– -25°C 到 85°C 时为 2°C（最大值）
– -40°C 到 125°C 时为 3°C（最大值）
• 低静态电流：
– 10μA 激活电流（最大值）
– 1μA 关断电流（最大值）
• 电源范围：1.4V 至 3.6V
• 分辨率：12 位
• 数字输出： SMBus™、两线制和 I
2
C 接口兼容性
• 美国国家标准与技术研究所 (NIST) 可追溯
2 应应用用
• 汽车空调
• 信息娱乐处理器管理
• 空气流量传感器
• 电池控制单元
• 引擎控制单元
• UREA 传感器
• 抽水机
• HID 灯
• 安全气囊控制单元
3 说说明明
TMP102-Q1 器件是一款数字温度传感器，在要求高精
度的应用中是 NTC 和 PTC 热敏电阻的理想替代品。
该器件在未经校准或无外部组件信号调节的情况下可提
供的精度为 ±0.5°C。器件温度传感器为高度线性化产
品，无需复杂计算或查表即可得知温度。片载 12 位模
数转换器提供的分辨率低至 0.0625°C。
1.6mm × 1.6mm SOT563 封装尺寸较 SOT23 封装减
小 68%。TMP102-Q1 器件 具备 SMBus、两线制和
I
2
C 接口兼容性，最多允许四个器件位于同一总线上。
此外，该器件还 具备 SMBus 报警功能。器件的额定
工作电压范围是 1.4V 至 3.6V，整个工作范围内最大
静态电流为 10µA。
TMP102-Q1 器件是各种通信、计算机、消费类产品、
环境、工业、和仪器应用中扩展温度测量 的理想选
择。器件的额定工作温度范围为 -40°C 至 +125°C。
TMP102-Q1 生产单元已完全通过可追溯 NIST 的传感
器测试，并且已借助可追溯 NIST 的设备使用 ISO/IEC
17025 标准认可的校准进行验证。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
TMP102-Q1 SOT563 (6) 1.60mm x 1.20mm
(1) 如需了解所有可用封装，请参见数据表末尾的可订购产品附
录。

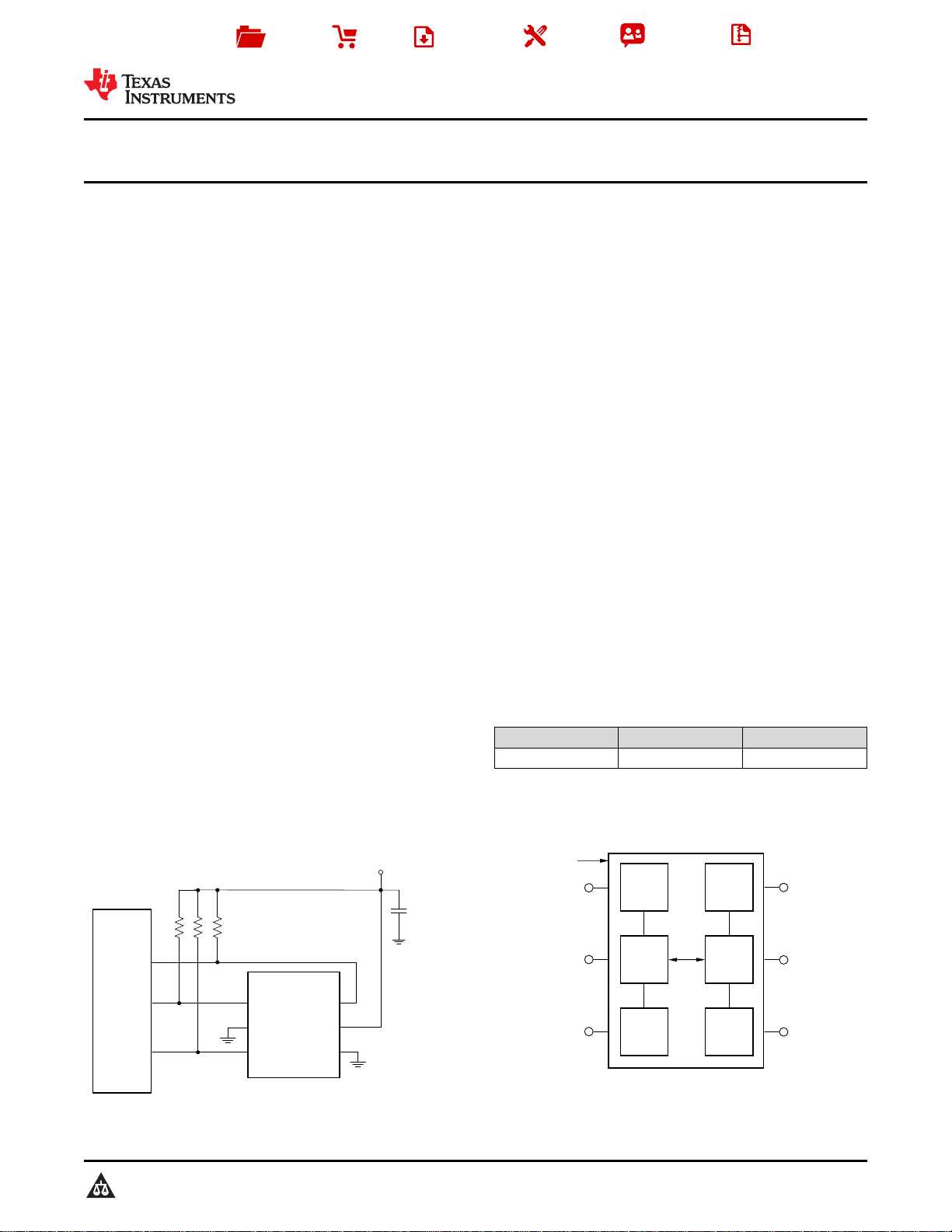

简简化化电电路路原原理理图图 方方框框图图
