Rev. F
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
rights of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are th
e property of their respective owners.
One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700 www.analog.com
Fax: 781.461.3113 ©1996–2010 Analog Devices, Inc. All rights reserved.

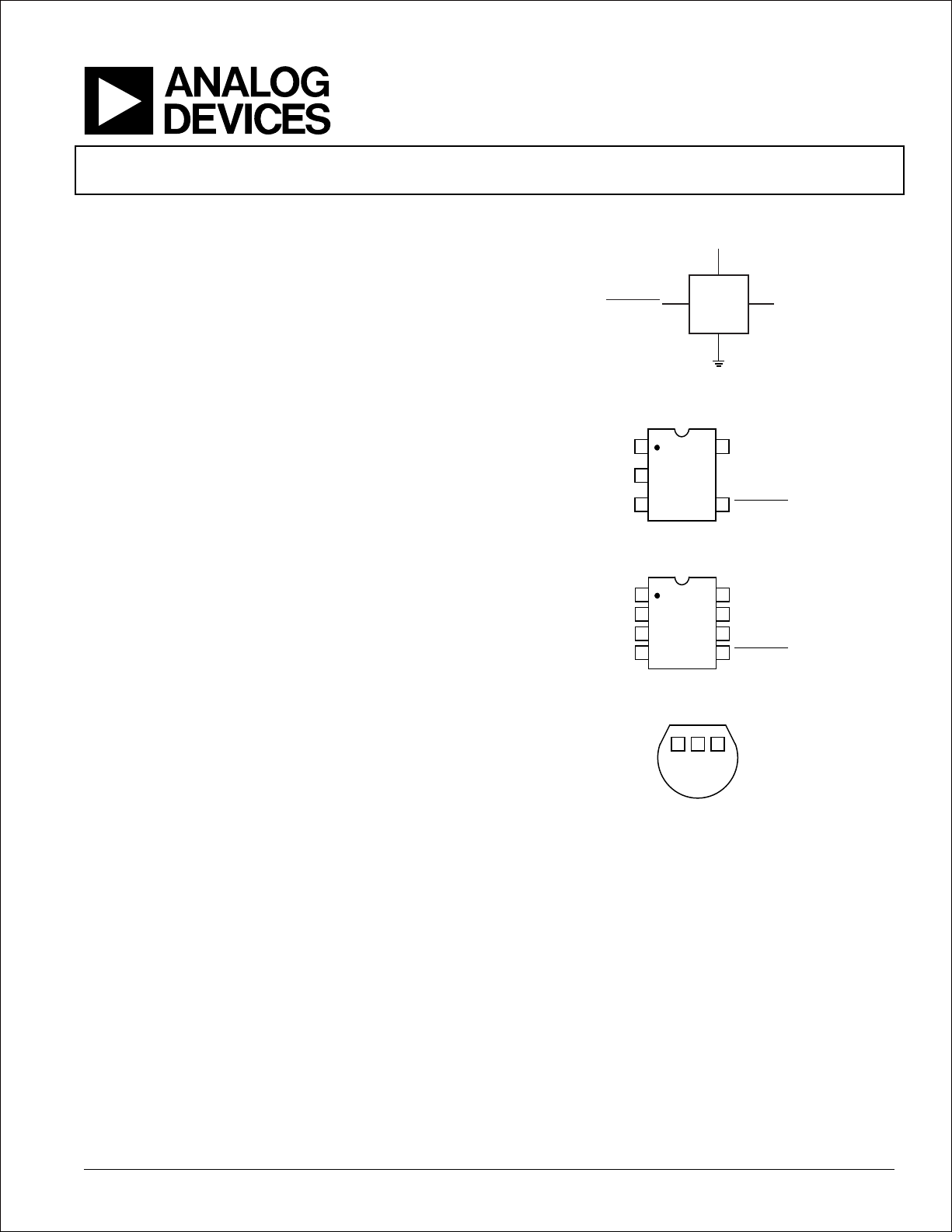

功能框图
+
V
S
(2.7V TO 5.5V)
V
OUT
SHUTDOWN
TMP35/
TMP36/
TMP37
00337-001
图1
引脚配置
1
2
3
5
4
TOP VIEW
(Not to Scale)
NC = NO CONNECT
V
OUT
SHUTDOWN
GND
NC
+V
S
00337-002
图2. RJ-5 (SOT-23)
1
2
3
4
8
7
6
5
TOP VIEW
(Not to Scale)
NC = NO CONNECT
V
OUT
SHUTDOWN
NC
NC
+V
S
NC
NC
GND
00337-003
图3. R-8 (SOIC_N)
1 3
2
BOTTOM VIEW
(Not to Scale)
PIN 1, +V
S
; PIN 2, V
OUT
; PIN 3, GND
00337-004
图4. T-3 (TO-92)
低压温度传感器
TMP35/TMP36/TMP37
特性
低工作电压：2.7 V至5.5 V
直接以摄氏度校准(°C)
比例系数：10 mV/°C(TMP37为20 mV/°C)
精度：±2°C(整个温度范围内，典型值)
线性度：±0.5°C(典型值)
能稳定驱动较大容性负载
额定温度范围：−40°C至+125°C，工作温度最高可达+150°C
静态电流：小于50 µA
关断电流：最大0.5 µA
低自发热
通过汽车应用认证
应用
环境控制系统
热保护
工业过程控制
火灾报警
电源系统监控器
CPU热管理
概述
TMP35/TMP36/TMP37是低电压、精密摄氏温度传感器，
提供与摄氏温度成线性比例关系的电压输出。TMP35/
TMP36/TMP37不需要执行任何外部校准，在+25°C时典
型精度为±1°C，在−40°C至+125°C温度范围内典型精度
为±2°C。
TMP35/TMP36/TMP37的低输出阻抗及其线性输出和精密
校准可简化与温度控制电路和ADC的接口。所有三个器件
均可采用2.7 V至5.5 V的单电源供电。电源电流低于50 μA，
自热效应非常小，在静止空气中小于0.1°C。此外还可以利
用关断功能将电源电流降至0.5 μA以下。
TMP35与LM35/LM45功能兼容，25°C时提供250 mV输出，
温度测量范围为10°C至125°C。TMP36的额定温度范围为
−40°C至+125°C，25°C时提供750 mV输出，采用2.7 V单电
源时工作温度可达125°C。 TMP36与LM50功能兼容。
TMP35和TMP36的输出比例系数均为10 mV/°C。
TMP37适用于5°C至100°C的应用，输出比例系数为20 mV/°C，
25°C时提供500 mV输出。采用5 V电源供电时，所有器件均
在最高150°C下工作，但精度有所下降。
TMP35/TMP36/TMP37提供低成本3引脚TO-92、8引脚
SOIC_N和5引脚SOT-23表贴三种封装。
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提
供的最新英文版数据手册。
