文档类型：产品说明书 产品代号：HG-RE04
页码：5

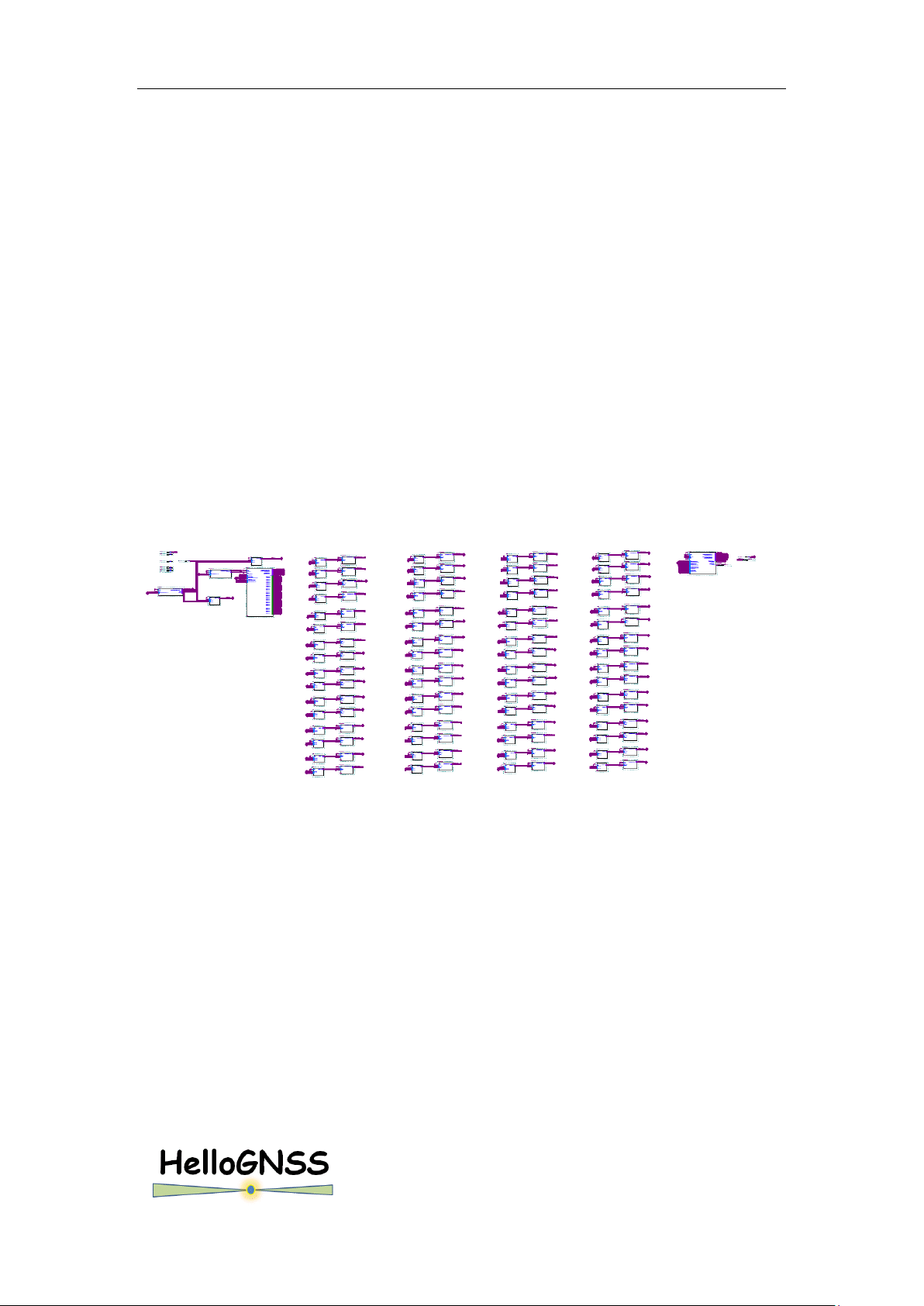

图 4 通道原理图
HG-CORR V1.2 在和处理器之间的总线部分处理有特殊考虑，使得处理器访问
相关器的的总线额等待时间为最短。HG-CORR 对资源的占用可以用按 750LE 单元
/通道来衡量，例如如 FPGA 使用 EP4CE115，则可实现 160 通道。
HG-CORR V1.2 进一步提升 NCO 的位数，增加 NCO 测量值输出的位数，定位精
度有所提升，定时采用更稳定的计数方法。
HG-CORR V1.3 是更为高级的相关器代码，采用了多相关器技术，多相关器的
最大值搜索在 FPGA 内部实现，有效减轻了处理器的负荷。
图 5 HG-CORR V1.3 通道原理图
使用了 HG-CORR V1.3 的接收机捕获速度较传统的接收机快 16 倍，不过
因为占用了更多资源，跟踪通道数将减少。
3 接收机处理器代码
HG-ARMGPS 系列软件是北京星源北斗导航技术有限责任公司已经获得软件著
作权的 GPS 核心代码，它基于 C++构架，符合 gcc 标准，代码书写规范，具备良
