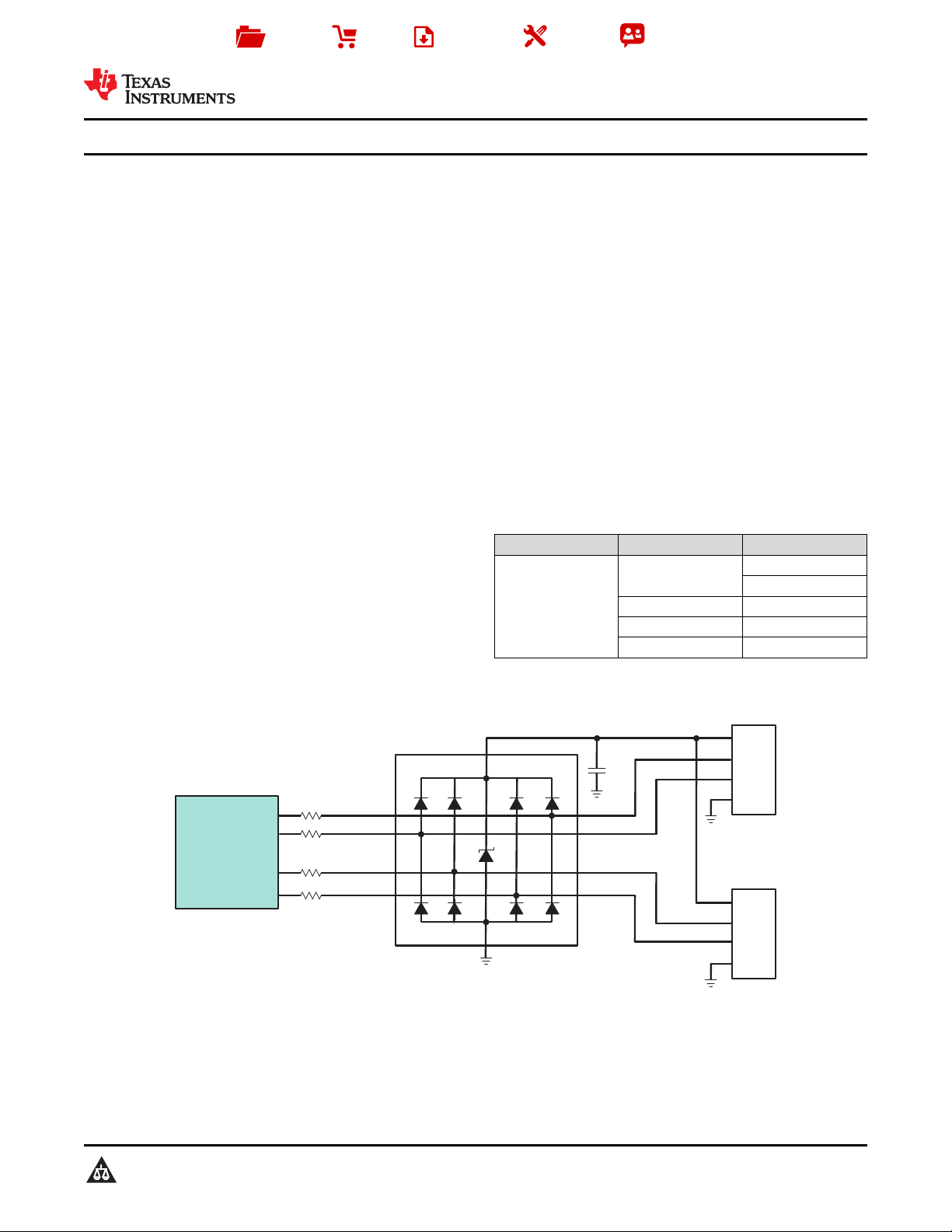

TPD4E001DCKR数据手册
Page:
of 28 Go
若手册格式错乱，请下载阅览PDF原文件
IO3
IO4
GND
IO2
IO1
0.1µF
V
CC
USB
Controller
R
T
V
BUS
D+
D–
GND
V
BUS
D+
D–
GND
D1
Product
Folder
Order
Now
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLLS682
TPD4E001
ZHCS291M –JULY 2006–REVISED MAY 2017
适适用用于于高高速速数数据据接接口口的的 TPD4E001 低低电电容容 4 通通道道 ESD 保保护护
1
1 特特性性
1
• IEC 61000-4-2 ESD 保护（4 级）
– ±8kV 接触放电
– ±15kV 气隙放电
• 5.5A 峰值脉冲电流（8/20µs 脉冲）
• IO 电容值：1.5pF（典型值）
• 低泄漏电流：1nA（最大值）
• 低电源电流：1nA
• 0.9V 至 5.5V 电源电压范围
• 节省空间的 DRL、DBV、DCK、DPK 和 DRS 封
装选项
• 可提供供替换的 2 通道、3 通道、6 通道选
项：TPD2E001、TPD3E001、TPD6E001
2 应应用用范范围围
• USB 2.0
• 以太网
• FireWire™串行总线
• LVDS
• SVGA 视频连接
• 血糖仪
3 说说明明
TPD4E001 是一款基于静电放电 (ESD) 保护二极管阵
列的四通道瞬态电压抑制器 (TVS)。TPD4E001 的额
定 ESD 冲击消散值达到了 IEC 61000-4-2（4 级）国
际标准中规定的最高水平。该器件每通道具有 1.5pF
IO 电容，因此非常适合用在高速数据 IO 接口中。具
有超低泄漏电流（最大值 < 1nA），因此适合在血糖仪
和心率监护仪等 应用 中进行精密模拟测量。
TPD4E001 可提供 DRL(SOT)、DBV (SOT-23)、DCK
(SC-70)、DRS (QFN) 和 DPK (PUSON) 封装并且其
额定运行温度介于 –40°C 至 +85°C 之间。另请参见
TPD4E1U06DCKR 和 TPD4E1U06DBVR，它们与
TPD4E001DCKR 和 TPD4E001DBVR 引脚对引脚兼
容。这些器件具有更高的 IEC 保护性能、更低的电
容、更低的钳位电压，并且不再需要输入电容器。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
TPD4E001
SOT (6)
1.60mm × 1.20mm
2.90mm × 1.60mm
SC70 (6) 2.00mm × 1.25mm
USON (6) 1.60mm × 1.60mm
SON (6) 3.00mm × 3.00mm
(1) 要了解所有可用封装，请参见数据表末尾的可订购产品附录。
应应用用电电路路原原理理图图
