Temperature (qC)
Accuracy (%)
-50 -25 0 25 50 75 100 125
-0.5
-0.3
-0.1
0.1
0.3
0.5
Unit 1
Unit 2
Unit 3
Unit 4
Unit 5
Average
VDD
GND
TPS3850-Q1
SENSE
1.8V
Microcontroller
SET1
1.2V
V
CORE
V
I/O
CRST
GND
CWD
SET0
WDI
GPIO
Copyright © 2016, Texas Instruments Incorporated
RESET
NMI
RESET
WDO
Product
Folder
Order
Now
Technical
Documents
Tools &
Software
Support &
Community
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SBVS264
TPS3850-Q1
ZHCSFY8A –JANUARY 2017–REVISED APRIL 2017
TPS3850-Q1 具具备备可可编编程程窗窗口口看看门门狗狗定定时时器器的的高高精精度度电电压压监监控控器器
1
1 特特性性
1
• 具有符合 AEC-Q100 的下列结果：
– 器件温度 1 级：-40°C 至 125°C 的环境运行温
度范围
– 器件人体模型 (HBM) 静电放电 (ESD) 分类等级
2
– 器件组件充电模式 (CDM) ESD 分类等级 C4B
• 输入电压范围：V
DD
= 1.6V 至 6.5V
• 0.8% 电压阈值精度（最大值）
• 低电源电流：I
DD
= 10µA（典型值）
• 用户可编程看门狗超时
• 用户可通过编程设定的复位延迟
• 经过出厂编程的高精度看门狗和复位定时器：
– ±15% 精度 WDT 和 RST 延迟
• 漏极开路输出
• 精密过压和欠压监测：
– 支持 0.9V 至 5.0V 共模电压轨
– 提供 4％ 和 7％ 故障窗口
– 0.5% 迟滞
• 看门狗禁用功能
• 采用 3mm x 3mm、10 引脚小型超薄小外形尺寸无
引线 (VSON) 封装
2 应应用用
• 安全关键型 应用
• 汽车视觉系统
• 汽车高级驾驶员辅助系统 (ADAS)
• 远程信息处理控制单元
• 现场可编程门阵列 (FPGA) 和专用集成电路 (ASIC)
• 微控制器和数字信号处理器 (DSP)
3 说说明明
TPS3850-Q1 将可编程窗口看门狗定时器与高精度电
压监控器相结合。TPS3850-Q1 窗口比较器在过压
（V
IT+(OV)
）和欠压（V
IT–(UV)
）两种阈值条件下可实现
0.8% 的精度（–40°C 至 +125°C）。TPS3850-Q1 在
两种阈值条件下还可提供高精度迟滞，因此非常适用于
容差要求严苛的系统。该监控器的 RESET 延迟可通过
经出厂编程的默认延迟设置进行设定，也可以通过外部
电容以编程方式设定。经出厂编程的 RESET 延迟 精
度 为 15%，支持高精度延迟时序。
TPS3850-Q1 配有一个可编程窗口看门狗定时器，广
泛适用于 各类。专用的看门狗输出 (WDO) 可提高分
辨率，从而帮助确定出现故障情况的原因。窗口看门狗
超时可通过经出厂编程的默认延迟设置进行设定，也可
以通过外部电容以编程方式设定。可通过逻辑引脚禁用
看门狗，避免在开发过程中出现意外的看门狗超时。
TPS3850-Q1 采用小型 3.00mm ×
3.00mm、10 引脚超薄小外形尺寸无引线 (VSON) 封
装。TPS3850-Q1 具备 可湿性侧面，可轻松进行光学
检查
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
TPS3850-Q1 VSON (10) 3.00mm × 3.00mm
(1) 要了解所有可用封装，请参见数据表末尾的可订购产品附录。

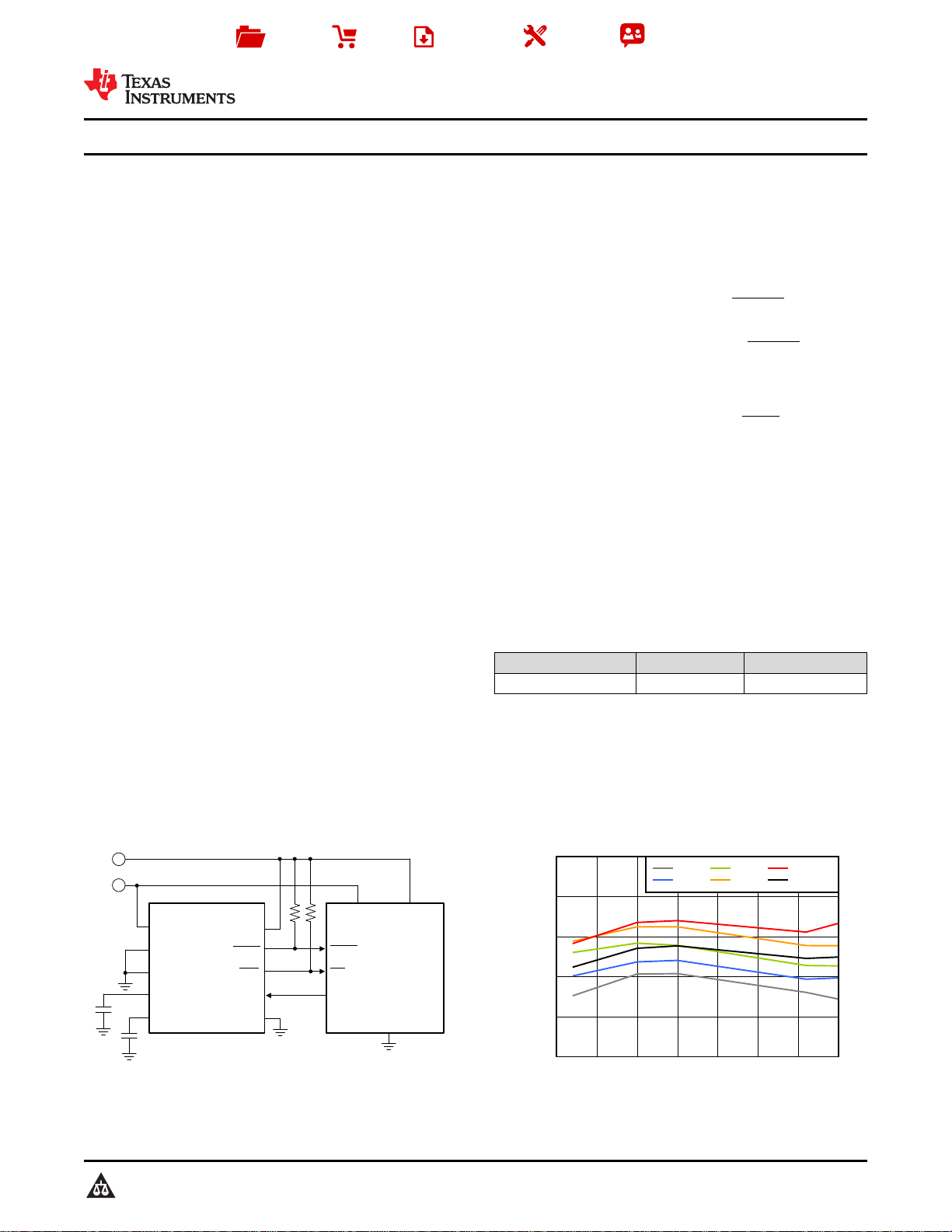

典典型型应应用用电电路路 过过压压阈阈值值 (V
IT+(OV)
) 精精度度与与温温度度间间的的关关系系
