C = 1 F
NR
µ
IN
EN
V = 3.6 V
IN
NR
GND
R
NR
(Optional)
OUT
C = 10 Fµ
IN
C = 10 Fµ
OUT
Load
V = 3.3 V
OUT
(V – V ) = 300 mV
OUTIN
–
+
TPS7A3501
SENSE
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
TPS7A3501
ZHCSBQ0B –JULY 2013–REVISED MARCH 2015
TPS7A3501 高高 PSRR、、低低噪噪声声、、1A 电电源源滤滤波波器器
1 特特性性 2 应应用用
1
• 稳定输入到输出电压：
• 后置 DC/DC 转换器纹波滤除
• 基站和电信基础设施
– 用户可编程输入至输出电压稳压范围：
200mV 至 500mV
• 专业音频
• 电源抑制比：
• 通信
– 在 1MHz 时为 42dB
• 成像
– ≥ 32dB （360kHz 至 3.9MHz）
• 测试和测量
• 低噪声输出：
• 无源滤波器替代产品
– 3.8μV
RMS
（10Hz 至 100kHz）
3 说说明明
• 输出电流：高达 1A
TPS7A3501 是一款正电压、低噪声
• 输出电压范围：1.21V 至 4.5V
(3.8µV
RMS
) 电源滤波器，可为 1A 负载供电，非常适合
• 出色的负载瞬态响应
无噪声电源解决方案。 诸如 TPS7A3501 的功率滤波
• 陶瓷电容低至
10µF 也可保持稳定
器在输入和输出引脚上提供高效电压稳压（低插入损
• 电流限制和热关断故障保护
耗），以及电源抑制。 该器件非常适合用作最大电流
• 采用低热阻封装：2mm × 2mm WSON-6
为 1A、电压为 3.3V、2.5V 和 1.8V 的电源噪声滤波
器。
• 工作温度范围：
–40°C 至 125°C
借助单独的外部电阻，用户可在 200mV 至 500mV 范
围内编程输入至输出稳压值。 如果未使用电阻
器，TPS7A3501 提供 330mV 的输入至输出电压稳
压。 此器件与 10µF 输入和输出陶瓷电容器和一个
10nF 减噪陶瓷电容器一同工作时保持稳定。
TPS7A3501 的额定工作温度范围为 –40°C 至
125°C。 该器件采用低热阻 2mm × 2mm WSON-6
封装。 与无源滤波器不同，TPS7A3501 为自身和周围
电路提供了过温保护和电流保护。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
TPS7A3501 WSON (6) 2.00mm x 2.00mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。

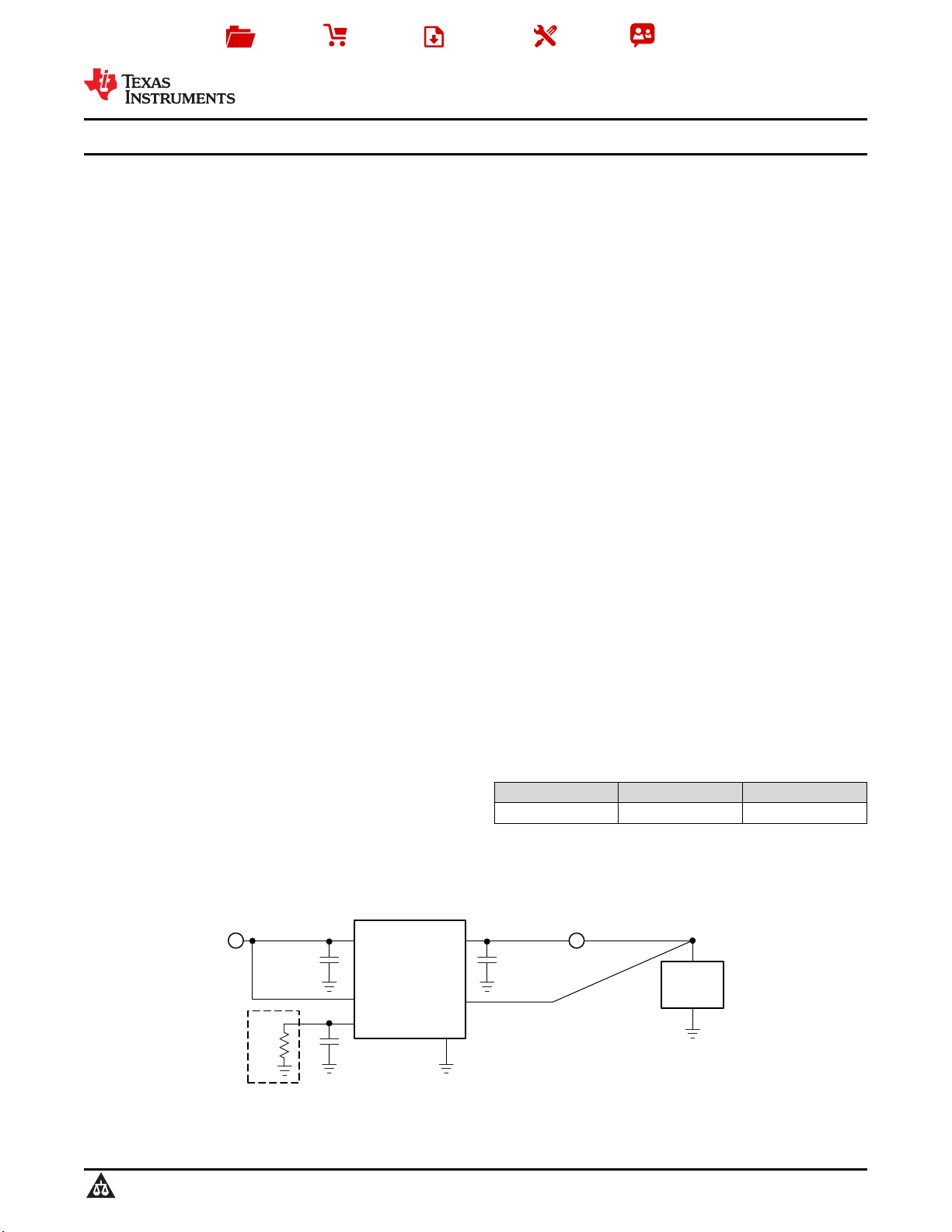

典典型型应应用用电电路路
1
PRODUCTION DATA information is current as of publication date. Products conform to specifications per the terms of the Texas
Instruments standard warranty. Production processing does not necessarily include testing of all parameters.
English Data Sheet: SBVS228
