TPS7A4001
OUT
FB
GND
C
IN
R
1
C
BYP
C
OUT
IN
EN
V
IN
V
OUT
R
2
V
EN
V
IN
100 V
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
Reference
Design
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SBVS162
TPS7A4001
ZHCS120B –MARCH 2011–REVISED JULY 2015
TPS7A4001 100V 输输入入电电压压、、50mA 超超高高电电压压线线性性稳稳压压器器
1
1 特特性性
1
• 超高输入电压：100V（最大值）
• 宽输入电压范围：7V 至 100V
• 准确度：
– 标称：1%
– 整个线路、负载和温度范围内：2.5%
• 低静态电流：25µA
• 关断时的静态电流：4.1µA
• 最大输出电流：50mA
• CMOS 逻辑电平兼容的使能引脚
• 可调节输出电压范围约为 1.175V 至
90V
• 与陶瓷电容搭配使用时可保持稳定：
– 输入电容：≥ 1µF
– 输出电容：≥ 4.7µF
• 压降电压：290mV
• 内置限流和热关断保护
• 封装：高散热性能 HVSSOP 封装 PowerPAD™
• 工作温度范围：-40°C 至 125°C
2 应应用用
• 由工业用总线（具有高电压瞬态）供电的微处理
器、微控制器
• 工业自动化
• 电信基础设施
• 车用
• 以太网供电 (PoE)
• 发光二级管 (LED) 照明
• 偏置电源
3 说说明明
TPS7A4001 器件是一款能够耐受超高电压的线性稳压
器，不仅融合了耐热增强型封装 (HVSSOP) 的优势，
还能够承受持续直流电压或最高达 100V 的瞬态输入电
压。
TPS7A4001 器件与任何高于 4.7µF 的输出电容以及高
于 1µF 的输入电容搭配使用时均可保持稳定（过热和
浪涌保护）。鉴于这款器件的封装 (HVSSOP) 小巧且
可能使用的输出电容也较小，因此实现起来只需占用非
常小的电路板空间。此外，TPS7A4001 器件还提供了
一个与标准 CMOS 逻辑兼容的使能引脚 (EN)，用以使
能低电流关断模式。
TPS7A4001 器件内部具有热关断和电流限制功能，可
在故障情况下保护系统。HVSSOP 封装的工作温度范
围为 T
J
= -40°C 至 125°C。
此外，TPS7A4001 器件非常适合在电信和工业 应用中
利用中间电压轨生成低压电源；该器件不但能够提供一
个充分稳压的电压轨，而且能够承受超高的快速电压瞬
变并在其间保持稳压状态。这些 特性 相当于一套更为
简单且经济高效的电气浪涌保护电路，因此受到
PoE、偏置电源和 LED 照明等 应用的青睐。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
TPS7A4001 HVSSOP (8) 3.00mm x 5.00mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。

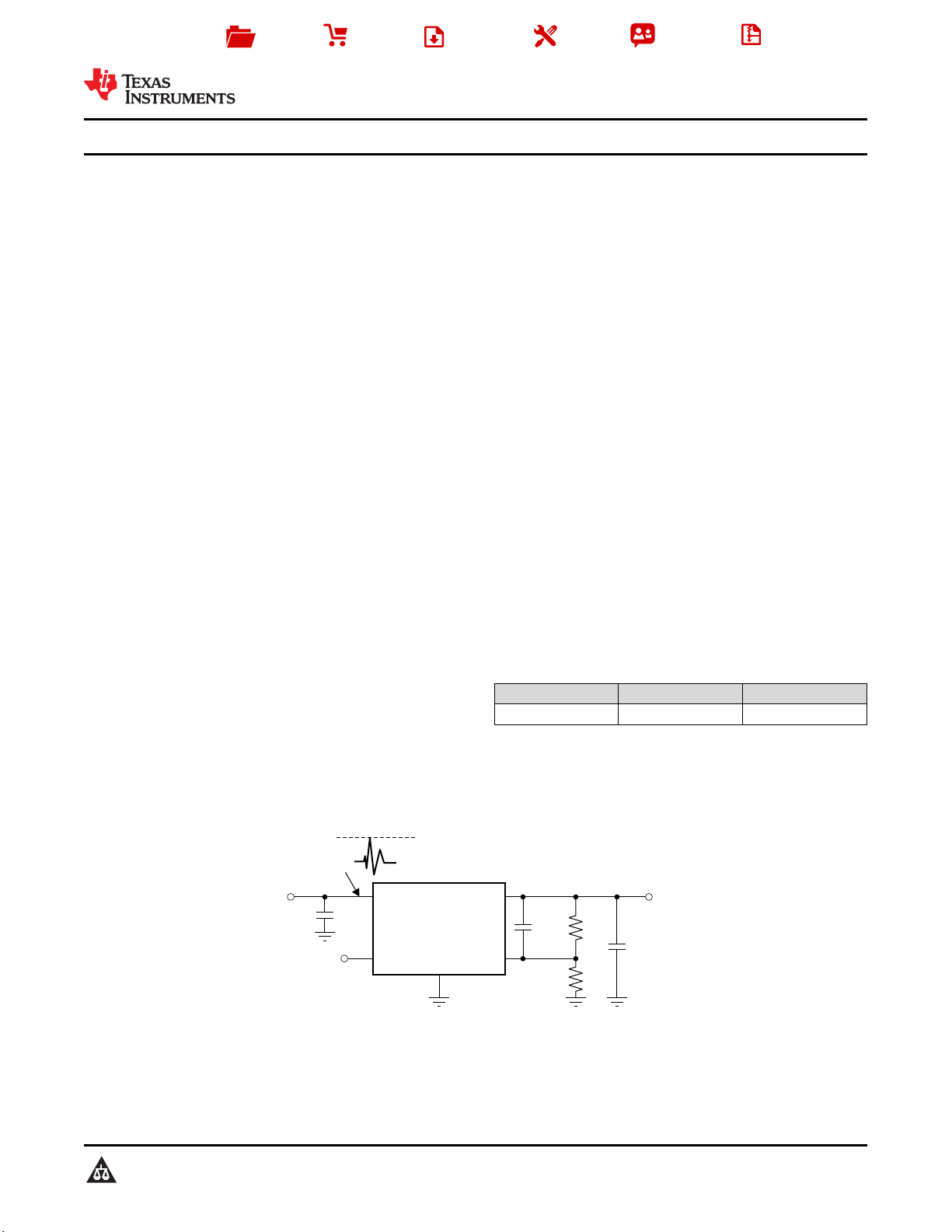

典典型型应应用用电电路路原原理理图图
