VIN
EN
VOUT
FB
R1
R5
VCC
FSW
SW
R2
COMP
C5
AGND
PGND
C6
L1
C1
C2
C3
R3
BOOT
VIN
ILIM
R4
SS
C7
C4
VOUT
MODE
ON
OFF
Product
Folder
Sample &
Buy
Technical
Documents
Tools &
Software
Support &
Community
TPS61088
ZHCSDP8A –MAY 2015–REVISED MAY 2015
TPS61088 10A 全全集集成成同同步步升升压压转转换换器器
1 特特性性 3 说说明明
1
• 输入电压范围：2.7V 至 12V
TPS61088 是一款高功率密度的全集成升压转换器，
配有一个 11mΩ 功率开关和一个 13mΩ 整流器开关，
• 输出电压范围：4.5 至 12.6V
可为便携式系统提供高效的小尺寸解决方案。
• 10A 开关电流
TPS61088 具有 2.7V 至 12V 的宽输入电压范围，可
• 效率高达 91%（V
IN
= 3.3V、V
OUT
= 9V 且 I
OUT
=
3A 时）
为采用单节或两节锂电池的应用提供支持。 该器件具
• 在轻负载条件下，有脉频调制 (PFM) 和强制脉宽调
备 10A 开关电流能力，并且能够提供高达 12.6V 的输
制 (PWM) 两种模式可供选择
出电压。
• 关断期间，VIN 引脚的电流为 1.0µA
TPS61088 采用自适应恒定关断时间峰值电流控制拓
• 可通过电阻编程的开关峰值电流限制
扑结构来调节输出电压。 在中等到重负载条件
• 可调节的开关频率范围：200kHz 至 2.2MHz
下，TPS61088 工作在 PWM 模式。 在轻负载条件
• 可编程软启动
下，该器件可通过 MODE 引脚选择下列两种工作模式
• 13.2V 输出过压保护
之一。 一种是可提高效率的 PFM 模式；另一种是可
• 逐周期过流保护
避免因开关频率较低而引发应用问题的强制 PWM 模
• 热关断
式。 可通过外部电阻在 200kHz 至 2.2MHz 范围内调
• 20 引脚 4.50mm × 3.50mm 超薄型四方扁平无引线
节 PWM 模式下的开关频率。 TPS61088 还实现了可
(VQFN) 封装
编程的软启动功能和可调节的开关峰值电流限制功能。
此外，该器件还提供有 13.2V 输出过压保护、逐周期
2 应应用用
过流保护和热关断保护。
• 便携式刷卡机 (POS) 终端
• 蓝牙™ 扬声器
TPS61088 采用 20 引脚 4.50mm × 3.50mm VQFN
• 电子烟
封装。
• Thunderbolt 接口
器器件件信信息息
(1)
• 快充移动电源
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
TPS61088 VQFN (20) 4.50mm x 3.50mm
(1) 要了解所有可用封装，请见数据表末尾的可订购产品附录。

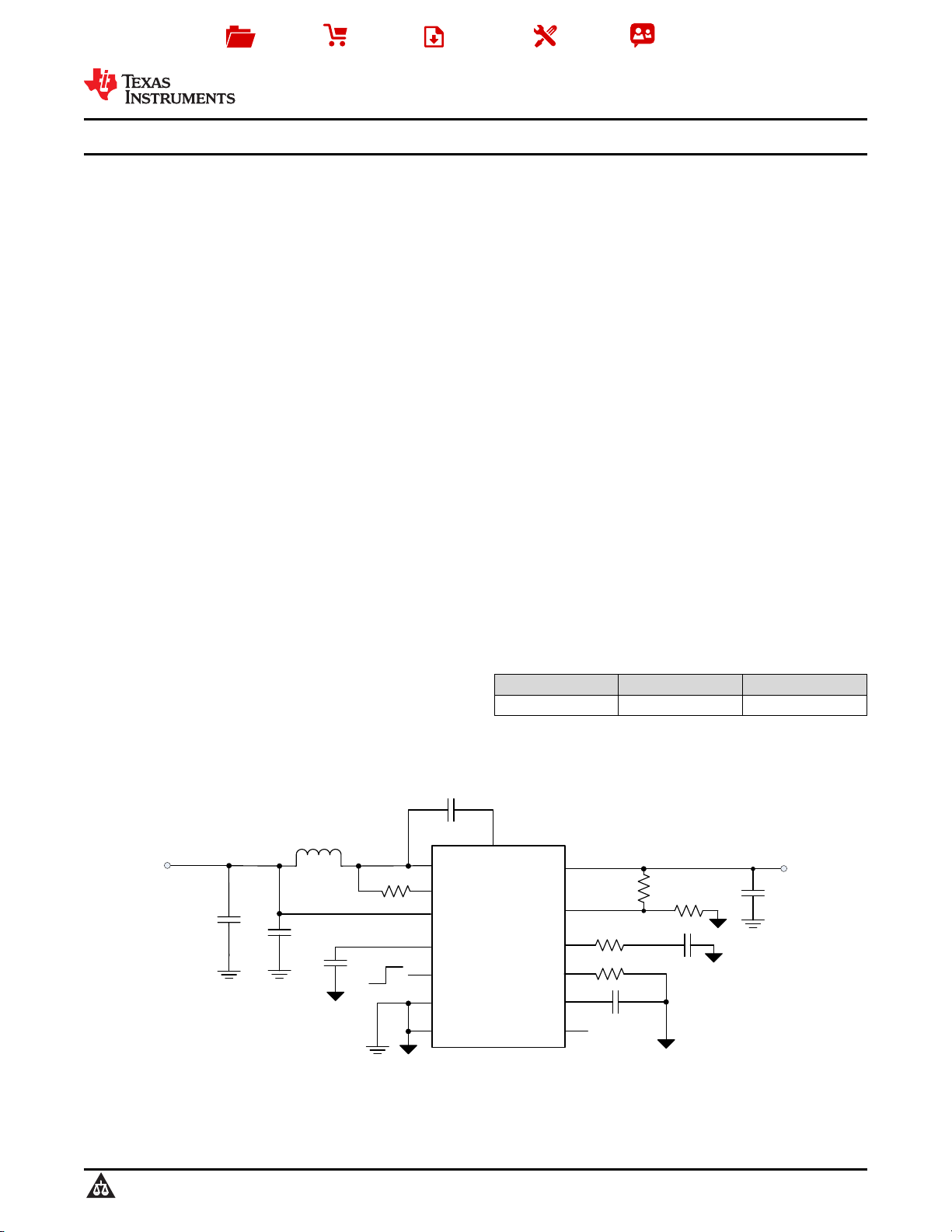

4 典典型型应应用用电电路路
1
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLVSCM8
