TS1101 双向电流感应放大器演示板TS1101 演示板，可选择四个增益选项：25、50、100 和 200。 这些板完全组装有您选择的增益，并经过全面测试。 该板配有 50 mΩ 电阻器。 它们具有五个专用的测试点：RS+、RS-、VDD、SIGN 和输出电压。 这些板包括位于 VBATT 输入引脚的去耦电容器垫和位于 VOUT 输出引脚的 47nF 电容器。该演示板可设置感应双向电流。 TS1101 具有宽输入电压范围 1.6 至 25 V，采用 6 引脚 SOT23 封装。### 注由于 Silicon Labs 收购了 Touchstone Semiconductor，所以该系列产品具有重复的部件号 (TS1101-25DB)。 除了品牌之外，这些板完全相同。### 电流感应放大器电流感应放大器的电压输出与极低值电阻器的电压降成比例，通常在高电流电源导轨。 因此可测量电源导轨的电流。
Pictures:
3D模型
符号图
焊盘图
引脚图
产品图
页面导航:
型号编码规则在P1
导航目录
TS1101-100DB数据手册
Page:
of 3 Go
若手册格式错乱，请下载阅览PDF原文件

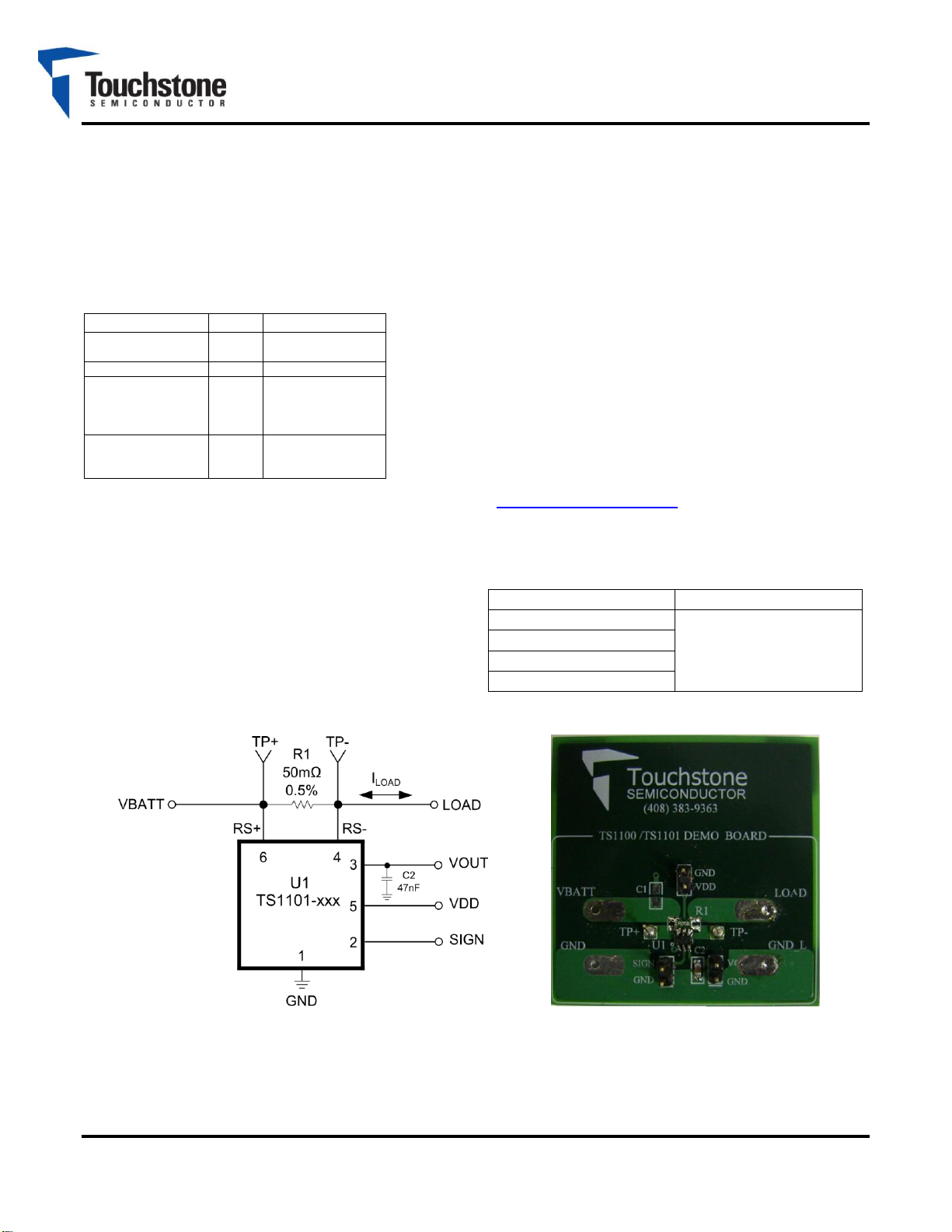

TS1101 Bidirectional Current-Sense Amplifier
Demo Board
Page 1
© 2012 Touchstone Semiconductor, Inc. All rights reserved.
FEATURES
R
SENSE
: 50m ± 0.5%
Fully Assembled and Tested
2in x 2in 2-layer circuit board
COMPONENT LIST
DESIGNATION
QTY
DESCRIPTION
C2
1
47nF ±10%
capacitor (0805)
R1
1
U1
1
TS1101-25DB/
TS1101-50DB/
TS1101-100DB/
TS1101-200DB
VDD, VBATT,
VOUT, SIGN,
LOAD
5
Test points
DESCRIPTION
The demo board for the TS1101 is a completely
assembled and tested circuit board that can be used
for evaluating the bidirectional current-sense amplifier
for all (4) gain options; i.e., 25V/V, 50V/V, 100V/V,
and 200V/V.
The board is configured with an R
SENSE
=R1=50m
resistor. The board has a dedicated RS+=VBATT,
RS-=LOAD, output voltage OUT=VOUT, VDD, and
SIGN test points. For additional information, refer to
the TS1101 product datasheet.
All TS1101s are available in a PCB-space saving
6-lead SOT23 surface-mount package.
Product data sheets and additional documentation
can be found on the factory web site at
www.touchstonesemi.com.
ORDERING INFORMATION
Order Number
Description
TS1101-25DB
TS1101-XXX
Demo Board
TS1101-50DB
TS1101-100DB
TS1101-200DB
Figure 1. TS1101 Bidirectional Current-Sense Amplifier
Circuit
Figure 2. TS1101 Demo Board
