V
OUT
VDD
VGG
ZCD
FB
CL DRV
GND
MOT
UCC28610
V
IN
AC
Product
Folder
Order
Now
Technical
Documents
Tools &
Software
Support &
Community
Reference
Design
An IMPORTANT NOTICE at the end of this data sheet addresses availability, warranty, changes, use in safety-critical applications,
intellectual property matters and other important disclaimers. PRODUCTION DATA.
English Data Sheet: SLUS888
UCC28610
ZHCS310G –JANUARY 2009–REVISED SEPTEMBER 2015
UCC28610 绿绿色色模模式式反反激激式式控控制制器器
1
1 特特性性
1
• 级联配置可实现完全集成式电流控制而无需外部传
感电阻器
• 具有由共源共栅配置实现的低待机功耗的快速启动
• 针对整个运行范围内最优效率的频率和峰值电流调
制
• 绿色环保模式 (GM) 突发开关数据包提升无负载效
率
• 高级过流保护限制均方根 (RMS) 输入和输出电流
• 热关断
• 支持重试或锁存响应的定时过载
• 可编程无光耦输出过压保护
• 快速闭锁故障恢复
• 8 引脚小外形尺寸集成电路 (SOIC) 封装以及 8 引
脚塑料双列直插 (PDIP) 无铅封装
2 应应用用
• 通用输入交流和直流适配器，12 至 65W
• 高效内务处理和辅助电源
• 离线电池充电器
• 消费类电子产品（DVD 播放器、机顶盒、数字电
视、游戏机和打印机）
3 说说明明
UCC28610 将交流和直流消费类电源解决方案的性能
和可靠性水平提高到全新的水平。
一个脉宽调制 (PWM) 调制算法在整个运行范围内保持
断续或转换模式运行的同时，变化开关频率和初级电
流。与一个共源共栅架构组合在一起，这些技术创新在
一个传统反激式架构中改进了效率、可靠性和系统成
本。
UCC28610 提供一个可预期的最大功率阈值，以及一
个针对过载的定时响应，从而实现对浪涌功率要求的安
全处理。对于重试或锁存模式，过载故障响应是可由用
户设定的。额外保护 功能 包括输出过压检测、可编程
最大导通时间和热关断。
器器件件信信息息
(1)
器器件件型型号号 封封装装 封封装装尺尺寸寸（（标标称称值值））
UCC28610
SOIC (8) 4.90mm x 3.91mm
PDIP (8) 9.81mm x 6.35mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附
录。

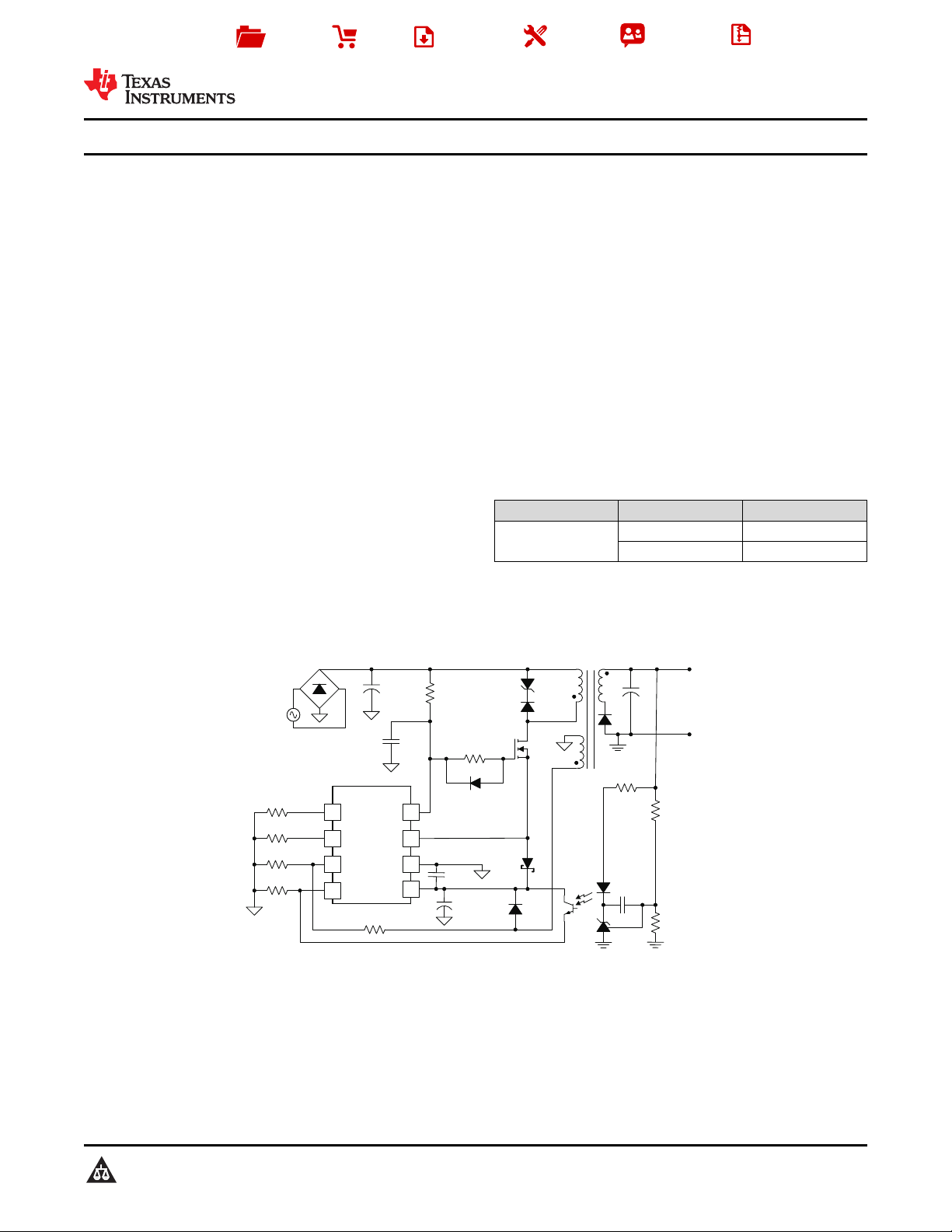

简简化化应应用用电电路路原原理理图图
