5
TSX 37 05/08/10/21/22 PLCs
ENGLISH
Présentation

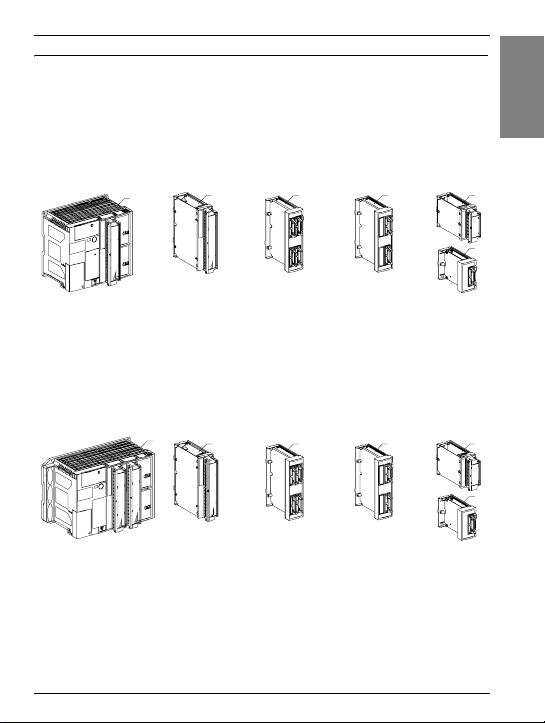

• TSX 37 05 PLC
The TSX 37 05 PLC (
1
) integrates a 28 discrete I/O module as standard,
(16I + 12Q) located in the first slot and has two half slots available.
Only one configuration is offered which has an AC supply and which does not manage remote I/O on
a nano-PLC or AS-I bus link.
The available slot can be fitted with standard format modules (
3
) (discrete I/O) or two 1/2 format
modules (
4
) (discrete I/O, emergency stop monitoring, analog, counting).
• TSX 37 08 PLC
The TSX 37 08 PLC (1) integrates two 28 discrete I/O modules as standard,
(16I + 12Q) located in the first two slots and has two half slots available.
Only one configuration is offered which has an AC supply and which does not manage remote I/O on
a nano-PLC or AS-I bus link.
The available slot can be fitted with standard format modules (
3
) (discrete I/O) or two 1/2 format
modules (
4
) (discrete I/O, emergency stop monitoring, analog, counting).
1
3
3
3
4
4
1
3
3
3
4
4
