ATmega640/V-1280/V-1281/V-2560/V-2561/V [SUMMARY]
2549QS–AVR–02/2014

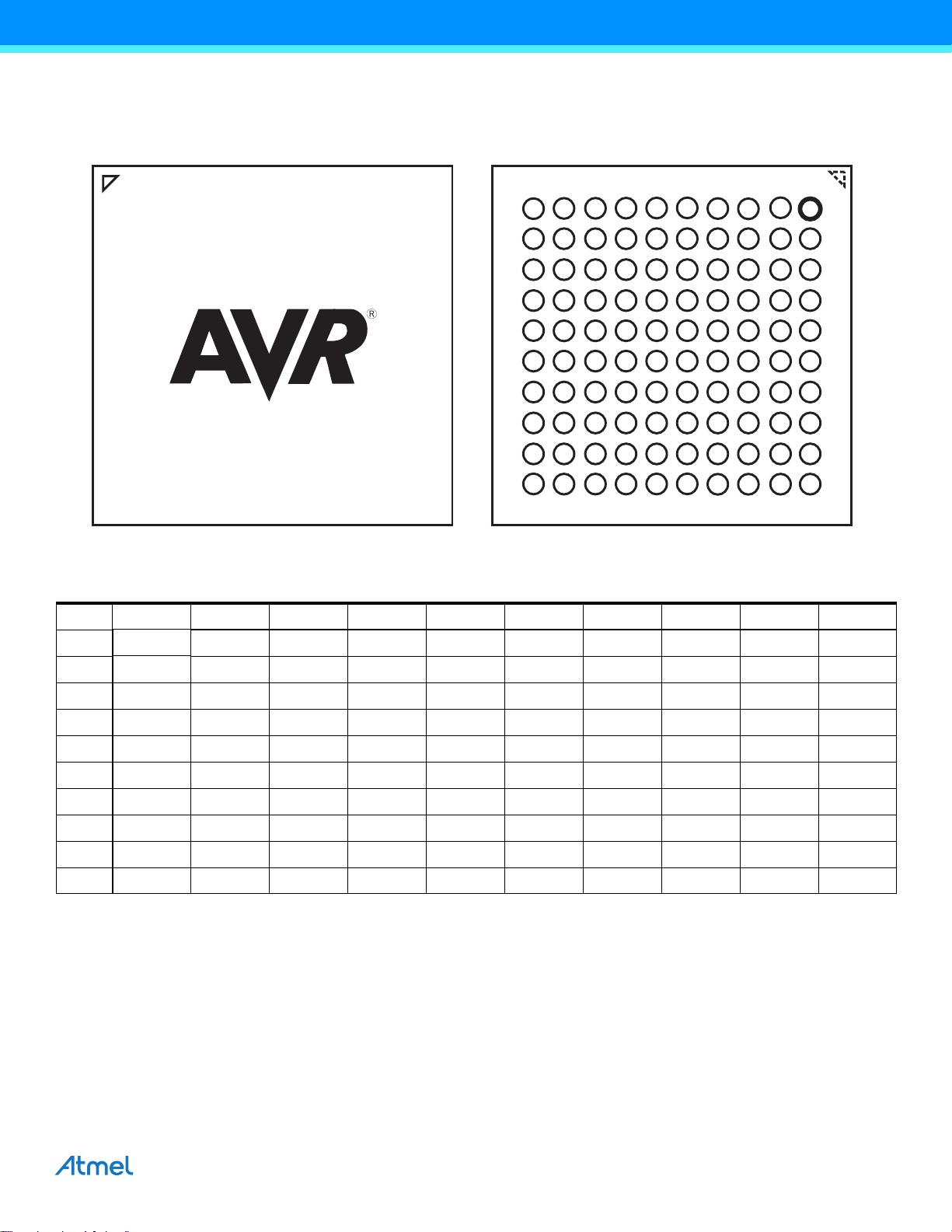

Figure 1-2. CBGA-pinout ATmega640/1280/2560
Note: The functions for each pin is the same as for the 100 pin packages shown in Figure 1-1 on page 2.
A
B
C
D
E
F
G
H
J
K
1 2345678910
A
B
C
D
E
F
G
H
J
K
10987654321
Top view
Bottom view
Table 1-1. CBGA-pinout ATmega640/1280/2560
12345678910
A GND AREF PF0 PF2 PF5 PK0 PK3 PK6 GND VCC
B AVCC PG5 PF1 PF3 PF6 PK1 PK4 PK7 PA0 PA2
C PE2 PE0 PE1 PF4 PF7 PK2 PK5 PJ7 PA1 PA3
D PE3 PE4 PE5 PE6 PH2 PA4 PA5 PA6 PA7 PG2
E PE7 PH0 PH1 PH3 PH5 PJ6 PJ5 PJ4 PJ3 PJ2
F VCC PH4 PH6 PB0 PL4 PD1 PJ1 PJ0 PC7 GND
G GND PB1 PB2 PB5 PL2 PD0 PD5 PC5 PC6 VCC
H PB3 PB4 RESET PL1 PL3 PL7 PD4 PC4 PC3 PC2
J PH7 PG3 PB6 PL0 XTAL2 PL6 PD3 PC1 PC0 PG1
K PB7 PG4 VCC GND XTAL1 PL5 PD2 PD6 PD7 PG0
