dsPIC33EVXXXGM00X/10X
DS70005137F_CN 第 2 页 2016 Microchip Technology Inc.
2.1 必需的连接
这些器件需要进行特定的连接，才可进行编程。这些连
接包括电源、V
CAP、MCLR和一个编程引脚对（PGEDx/
PGECx）。 表 2-1 对这些连接进行了说明（欲知引脚说
明和电源连接要求，请参见具体器件数据手册）
2.2 电源要求
所有 dsPIC33EVXXXGM00X/10X 器件都使用标称值
为 1.8V 的电压为其内核数字逻辑供电。
dsPIC33EVXXXGM00X/10X 系列中的所有器件均包含
一个片上稳压器，可使器件内核逻辑在 V
DD 下工作。
稳压器通过 V
DD 引脚为内核供电。必须在 VCAP 引脚上
连接一个低 ESR 的电容 （如陶瓷电容或钽电容）
（见图 2-2 和表 2-1）。这可以维持稳压器的稳定性。
第 9.0 节 “交流 / 直流特性和时序要求”中列出了内核
电压和电容的规范。

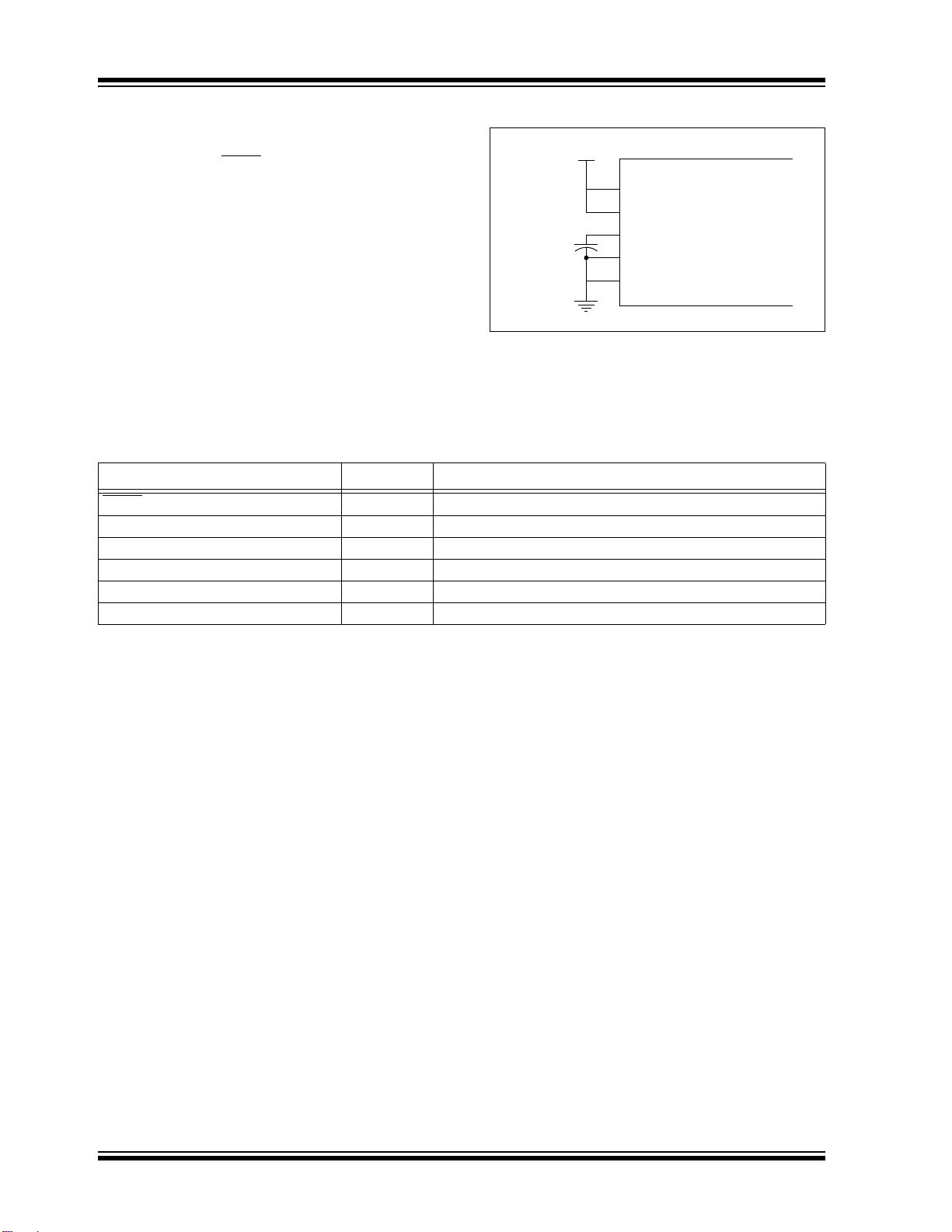

图 2-2： 片上稳压器连接
表 2-1： 编程期间使用的引脚
VDD
VCAP
VSS
dsPIC33EVXXXGM0XX/10X
CEFC
5.0V
（10 μF， 典型值）
AVDD
AVSS
引脚名称 引脚类型 引脚说明
MCLR
I
编程使能
V
DD 和 AVDD
(1)
P
电源
(1)
VSS 和 AVSS
(1)
P
地
(1)
VCAP P
内部稳压器滤波电容
PGECx I
编程引脚对：串行时钟
PGEDx I/O
编程引脚对：串行数据
图注：I = 输入 O = 输出 P = 电源
注 1：所有电源和地引脚都必须连接，包括 AV
DD 和 AVss。
