PIC16C5XX
DS30190H-page 4 1999 Microchip Technology Inc.

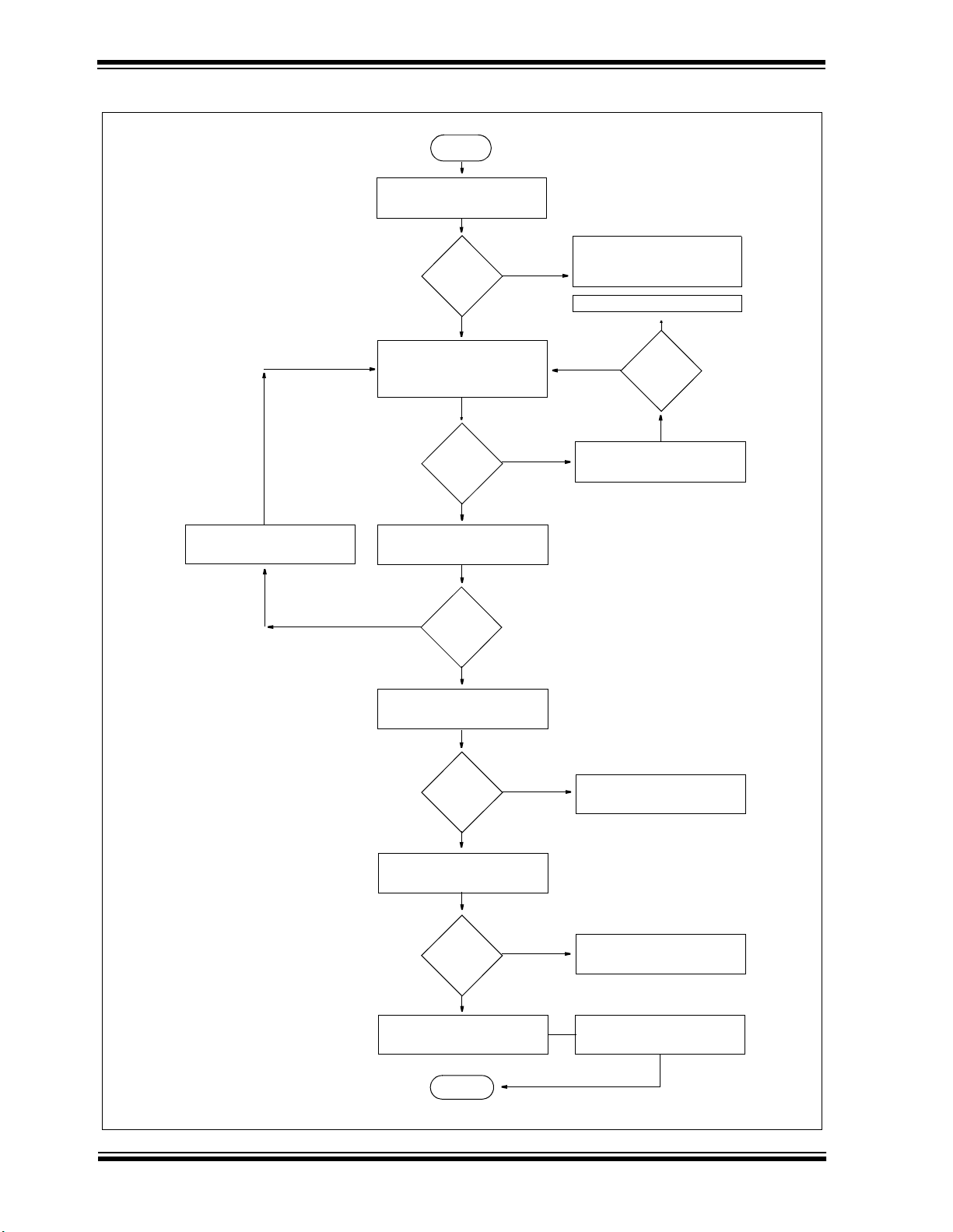

FIGURE 1-1: PROGRAMMING METHOD FLOWCHART
N > 8?
Start
Blank Check
@ V
DD = VDDmin
Pass?
Report Possible Erase Failure
Continue Programming
at user’s option
Program 1 Location
@ V
PP = 13.0V to 13.25V
V
DD = VDDP
N = N + 1
(N = # of program pulses)
Report Programming Failure
Increment PC to point to
next location, N = 0
Apply 11N additional
program pulses
Pass?
All
locations
done?
Verify all locations
@ V
DD = VDDmin
Pass?
Report verify failure
@ V
DDmin
V
DD = VDD max.
Verify all locations
@ V
DD = VDDmax
Pass?
Report verify failure
@ V
DDmax
Done
Ye s
No
Ye s
No
No
Ye s
No
Ye s
Ye s
Ye s
No
No
Now program
Configuration Word
Verify Configuration Word
@ V
DDmax & VDDmin
