PIC16C55X
DS30261D-page 6 2002 Microchip Technology Inc.

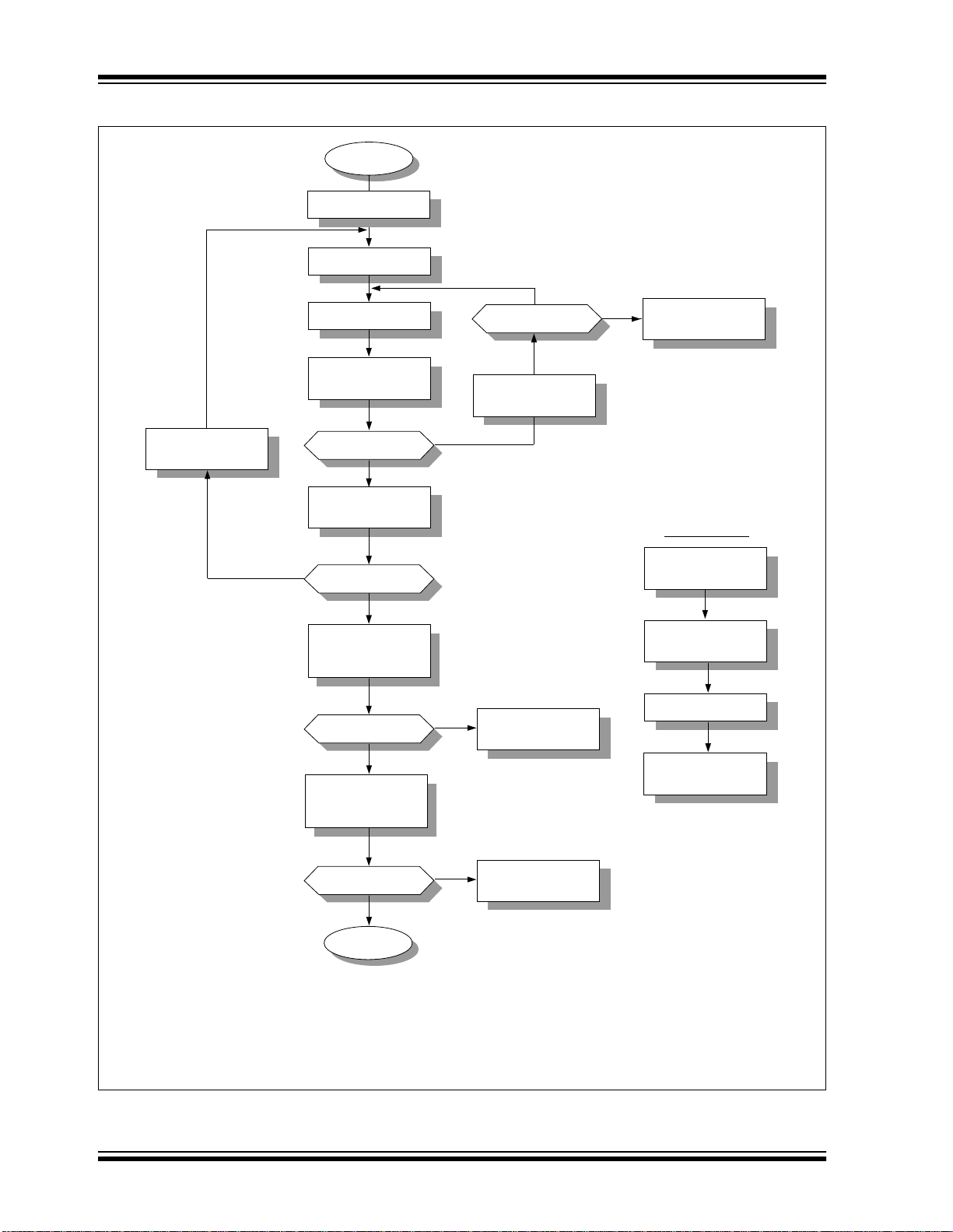

FIGURE 2-2: PROGRAM FLOW CHART - PIC16C55X PROGRAM MEMORY
* VDDP = VDD range for programming (typically 4.75V - 5.25V).
VDD
min
= Minimum VDD for device operation.
VDD
max
= Maximum VDD for device operation.
Start
No
Yes
Yes
Yes
Done
No
No
No
Data Correct?
Program Cycle
Read Data
Command
N = N + 1 N = #
of Program Cycles
N > 25
Report Programming
Failure
Increment Address
Command
Apply 3N Additional
Program Cycles
All Locations Done?
Data Correct?
Report Verify
@ V
DD min. Error
Program Cycle
Load Data
Command
Begin Programming
Command
Wait 100 µs
End Programming
Command
No
Yes
Data Correct?
Report Verify
@ V
DD max. Error
N = 0
Yes
Set VDD = VDDP*
Verify all Locations
@ V
DD min.*
V
PP = VIHH2
Verify all Locations
@ V
DD max.
V
PP = VIHH2
