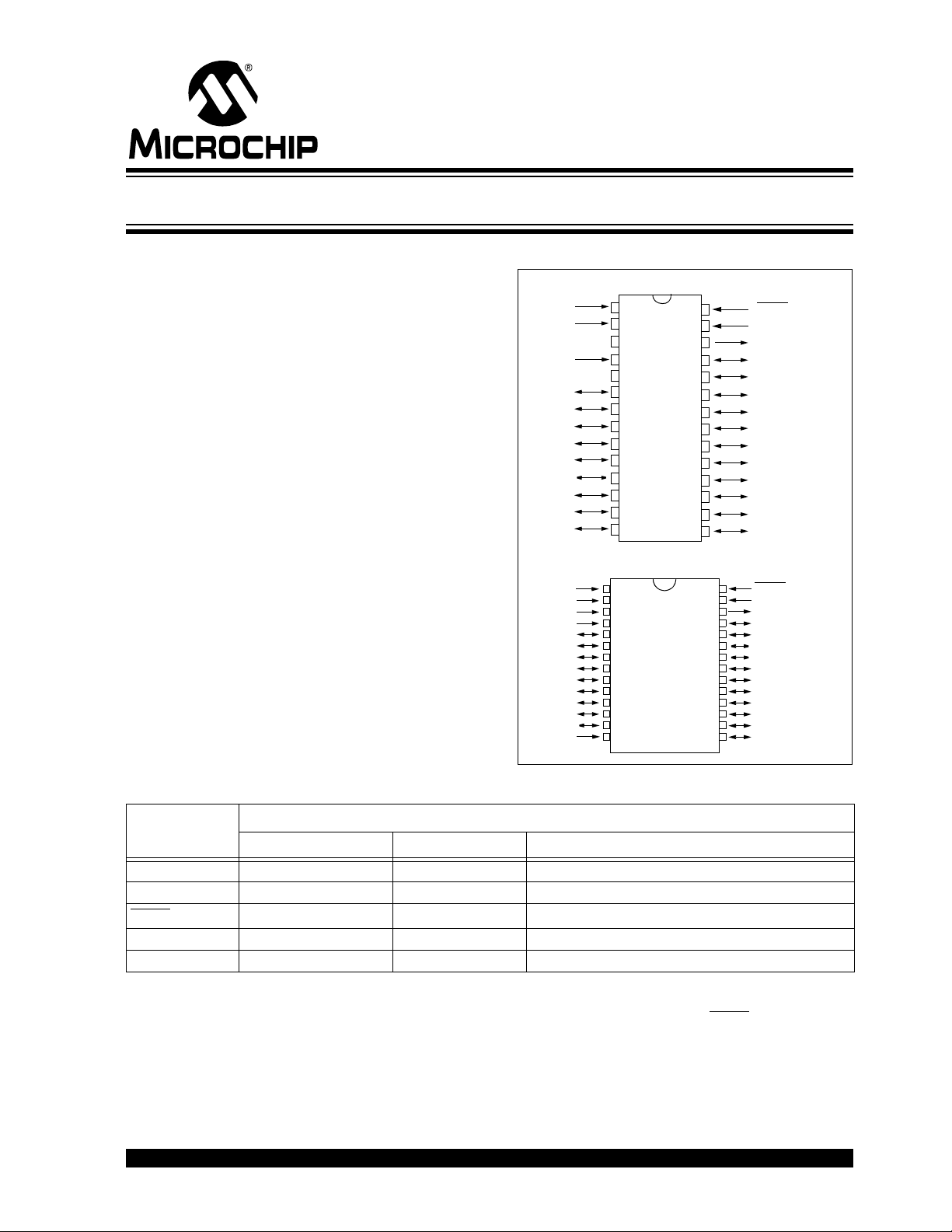

PIC16F57

This document includes the

programming specifications for the

following devices:

•PIC16F57

1.0 PROGRAMMING THE PIC16F57

The PIC16F57 is programmed using a serial method.

The Serial mode will allow the PIC16F57 to be

programmed while in the user’s system. This allows for

increased design flexibility. This programming

specification applies to PIC16F57 devices in all

packages.

1.1 Hardware Requirements

The PIC16F57 requires one power supply for VDD

(5.0V) and one for VPP (12V).

1.2 Program/Verify Mode

The Program/Verify mode for the PIC16F57 allows

programming of user program memory, special

locations used for ID, and the Configuration Word.

Pin Diagrams

TABLE 1-1: PIN DESCRIPTIONS (DURING PROGRAMMING): PIC16F57

•1

PDIP, SOIC

MCLR/VPP

OSC1/CLKIN

OSC2/CLKOUT

RC7

RC6

RC5

RC4

RC3

RC2

RC1

RC0

RB7/ICSPDAT

RB6/ICSPCLK

RB5

T0CKI

VSS

RA0

RA1

RA2

RA3

RB0

RB1

RB2

RB3

RB4

•1

SSOP

VDD

VSS

T0CKI

N/C

RA0

RA1

RA2

RA3

RB0

RB1

RB2

RB3

RB4

MCLR

/VPP

OSC1/CLKIN

OSC2/CLKOUT

RC7

RC6

RC5

RC4

RC3

RC2

RC1

RC0

RB7/ICSPDAT

RB6/ICSPCLK

RB5

PIC16F57

Pin Name

During Programming

Function Pin Type Pin Description

RB6 ICSPCLK I Clock input – Schmitt Trigger input

RB7 ICSPDAT I/O Data input/output – Schmitt Trigger input

MCLR

/VPP Program/Verify mode P

(1)

Program Mode Select

VDD VDD P Power Supply

VSS VSS P Ground

Legend: I = Input, O = Output, P = Power

Note 1: In the PIC16F57, the programming high voltage is internally generated. To activate the Program/Verify

mode, high voltage of I

IHH current capability (see Table 5-1) needs to be applied to MCLR input.

Memory Programming Specification
