PIC16F87/88

DS39607C-page 4  2010 Microchip Technology Inc.

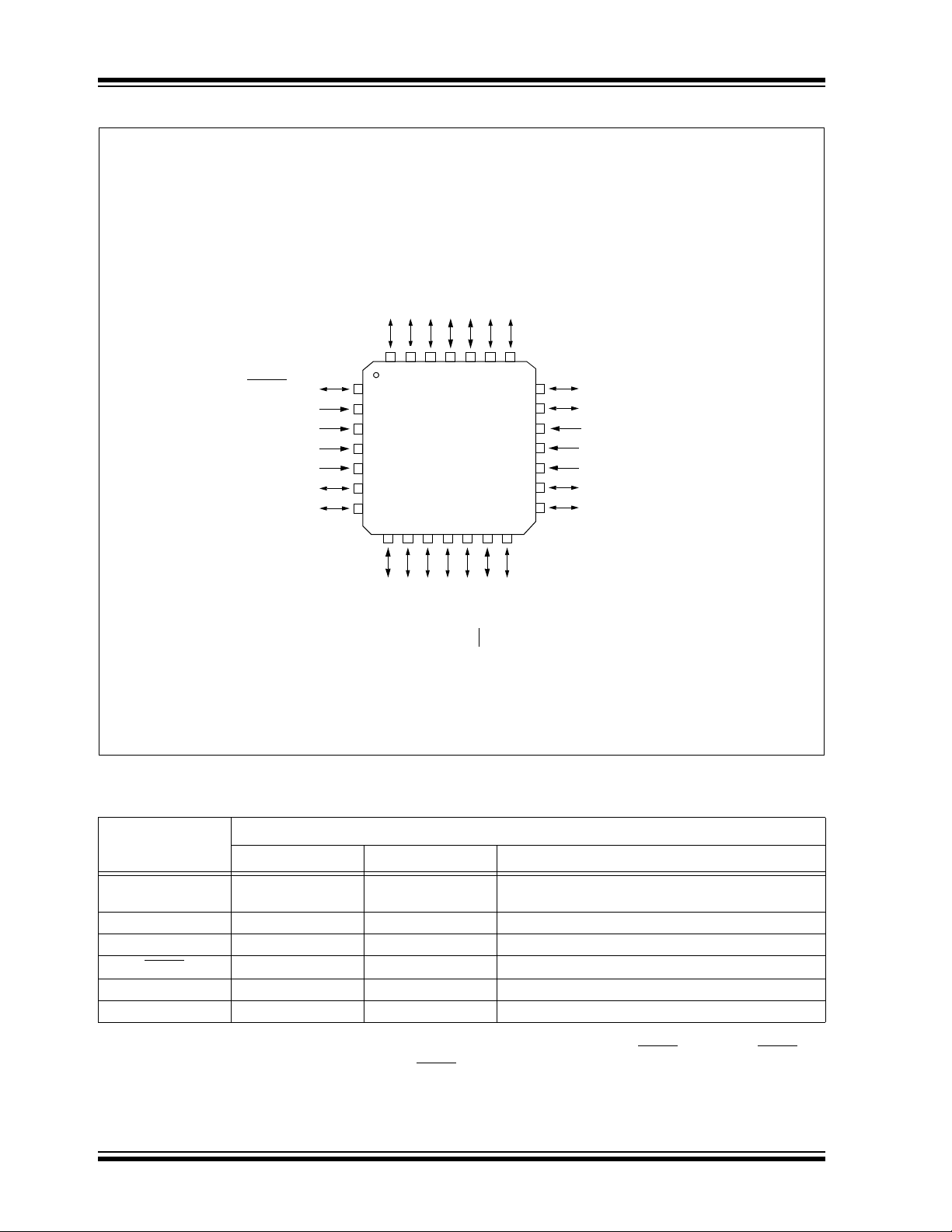

FIGURE 2-6: PIC16F88 28-PIN QFN

TABLE 2-1: PIN DESCRIPTIONS (DURING PROGRAMMING): PIC16F87/88

RA2/AN2/CVREF/VREF-

RA0/AN0

RA4/AN4/T0CKI/C2OUT

RA5/MCLR/VPP

RB0/INT/CCP1

(1)

RB1/SDI/SDA

RA3/AN3/V

REF+/C1OUT

RA7/OSC1/CLKI

RA6/OSC2/CLKO

RB7/AN6/PGD/T1OSI

RB6/AN5/PGC/T1OSO/T1CKI

RB5/SS/TX/CK

RB4/SCK/SCL

PIC16F88

VSS

RA1/AN1

RB2/SDO/RX/DT

RB3/PGM/CCP1

(1)

Note 1: Location of CCP1 function is determined by CCPMX.

Pin Name

During Programming

Function Pin Type Pin Description

RB3 PGM I Low-Voltage ICSP™ Programming Input if LVP

Configuration bit equals ‘1’

RB6 CLOCK I Clock Input

RB7 DATA I/O Data Input/Output

MCLR

VPP P*

Program Mode Select

DD VDD P Power Supply

SS VSS P Ground

Legend: I = Input, O = Output, P = Power

* To activate the Programming mode, high voltage needs to be applied to the MCLR input. Since MCLR is

used for a level source, this means that MCLR

does not draw any significant current.
