PIC18F1XK50/PIC18LF1XK50
DS41342E-page 4 Advance Information 2010 Microchip Technology Inc.

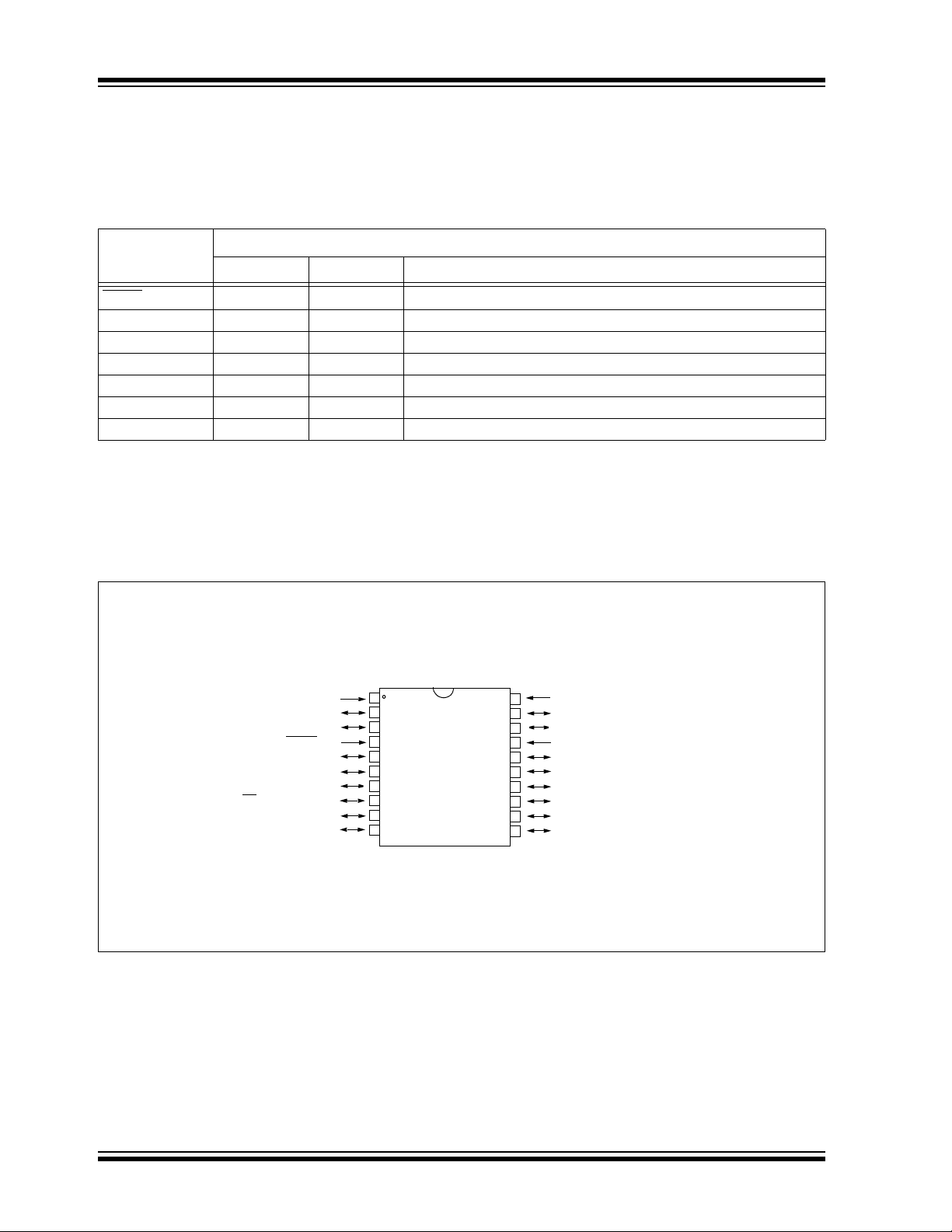

2.2 Pin Diagrams
The pin diagrams for the PIC18F1XK50/
PIC18LF1XK50 family are shown in Figure 2-4 and
Figure 2-5.
TABLE 2-1: PIN DESCRIPTIONS (DURING PROGRAMMING): PIC18F1XK50/PIC18LF1XK50
FIGURE 2-4: 20-PIN PDIP, SSOP AND SOIC PIN DIAGRAM FOR PIC18F1XK50 AND
PIC18LF1XK50
Pin Name
During Programming
Pin Name Pin Type Pin Description
MCLR/VPP/RA3 VPP P Programming Enable
VDD
(2)
VDD P Power Supply
V
USB
(3)
VUSB P Internal USB 3.3V Voltage Regulator
VSS
(2)
VSS PGround
RC3 PGM I Low-Voltage ICSP™ input when LVP
Configuration bit equals ‘1’
(1)
RA1 PGC I Serial Clock
RA0 PGD I/O Serial Data
Legend: I = Input, O = Output, P = Power
Note 1: See Figure 6-1 for more information.
2: All power supply (VDD) and ground (VSS) pins must be connected.
3: Valid only for PIC18LF1XK50. This pin should be connected to V
DD during programming.
PDIP, SSOP, SOIC (300 MIL)
10
2
3
4
5
6
1
8
7
9
11
12
13
14
15
16
19
20
18
17
VDD
RA5/OSC1/CLKI
RA4/AN3/OSC2/CLKO
RA3/MCLR
/VPP
RC5/CCP1/P1A/T0CKI
RC4/P1B/C12OUT/SRQ
RC3/AN7/P1C/C12IN3-/PGM
RC6/AN8/SS
/T13CKI/T1OSCI
RC7/AN9/SDO/T1OSCO
RB7/TX/CK
V
SS
RA0/D+/PGD
RA1/D-/PGC
V
USB
RC0/AN4/C12IN+/INT0/VREF+
RC1/AN5/C12IN1-/INT1/V
REF-
RC2/AN6/P1D/C12IN2-/CV
REF/INT2
RB4/AN10/SDI/SDA
RB5/AN11/RX/DT
RB6/SCK/SCL
PIC18F1XK50/
PIC18LF1XK50
