PIC18F1XK22/LF1XK22

3.0 MEMORY MAPS

For the PIC18F14K22/LF14K22 device, the program

Flash space extends from 0000h to 03FFFh

(16 Kbytes) in two 8-Kbyte blocks. For the

PIC18F13K22/LF13K22 device, the program Flash

space extends from 0000h to 01FFFh (8 Kbytes) in two

4-Kbyte blocks.

For the PIC18F14K22/LF14K22 addresses 0000h

through 0FFFh, however, define a “Boot Block” region

that is treated separately from Block 0. For the

PIC18F13K22/LF13K22 addresses 0000h through

07FFh, define the “Boot Block” region. All of these

blocks define code protection boundaries within the

program Flash space. The size of the Boot Block in the

PIC18F14K22/LF14K22 devices can be configured as

2K, or 4 Kbyte (see Figure 3-1). The size of the Boot

Block in the PIC18F13K22/LF13K22 devices can be

configured as 1K, or 2 Kbytes (see Figure 3-1). This is

done through the BBSIZ bit in the Configuration regis-

ter, CONFIG4L. It is important to note that increasing

the size of the Boot Block decreases the size of the

Block 0.

TABLE 3-1: IMPLEMENTATION OF

PROGRAM FLASH

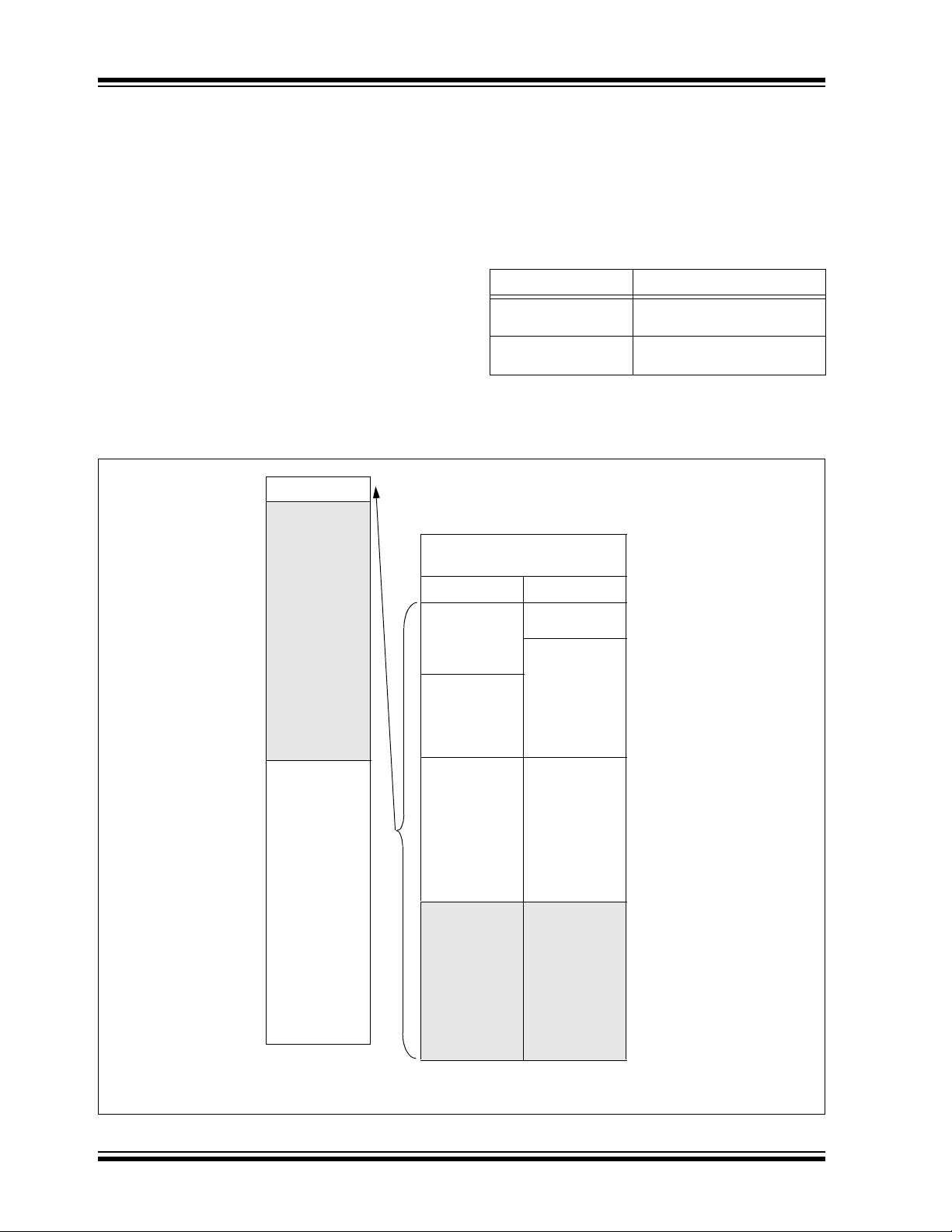

FIGURE 3-1: MEMORY MAP AND THE PROGRAM FLASH SPACE FOR PIC18F14K22/LF14K22

DEVICES

(1)

Device Program Flash Size (Bytes)

PIC18F13K22/

LF13K22

000000h-001FFFh (8K)

PIC18F14K22/

LF14K22

000000h-003FFFh (16K)

000000h

200000h

3FFFFFh

01FFFFh

Note 1: Sizes of memory areas are not to scale.

2: Boot Block size is determined by the BBSIZ bit in the CONFIG4L register.

Program Flash

Unimplemented

Read as ‘0’

Configuration

and ID

Space

MEMORY SIZE/DEVICE

Address

Range

16 Kbytes

(PIC18F14K22)

BBSIZ = 1 BBSIZ = 0

Boot Block

(2)

Boot Block

(2)

000000h

0007FFh

Block 0

000800h

000FFFh

Block 0

001000h

001FFFh

Block 1 Block 1

002000h

003FFFh

Unimplemented

Read ‘0’s

Unimplemented

Read ‘0’s

004000h

01FFFFh

1
2
3
4
5
6
•••
36
