December 1990 3
Philips Semiconductors Product specification
8-bit magnitude comparator 74HC/HCT688
PIN DESCRIPTION
PIN NO. SYMBOL NAME AND FUNCTION
1
E enable input (active LOW)
2, 4, 6, 8, 11, 13, 15, 17 P
0
to P
7
word inputs
3, 5, 7, 9, 12, 14, 16, 18 Q
0
to Q
7
word inputs
10 GND ground (0 V)
19
P = Q equal to output
20 V
CC
positive supply voltage

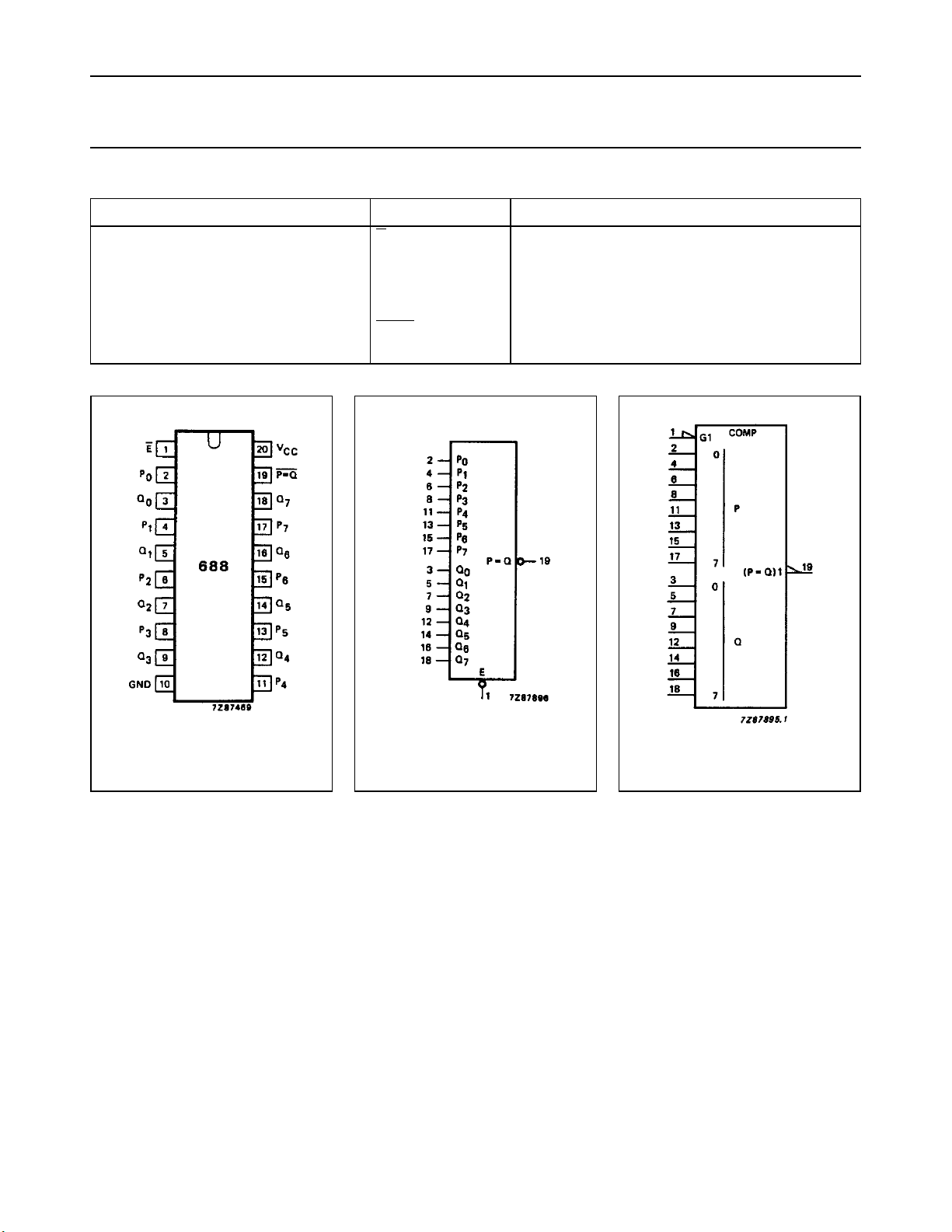

Fig.1 Pin configuration. Fig.2 Logic symbol. Fig.3 IEC logic symbol.
