Data Sheet ADA4610-1/ADA4610-2/ADA4610-4
Rev. G | Page 7 of 25

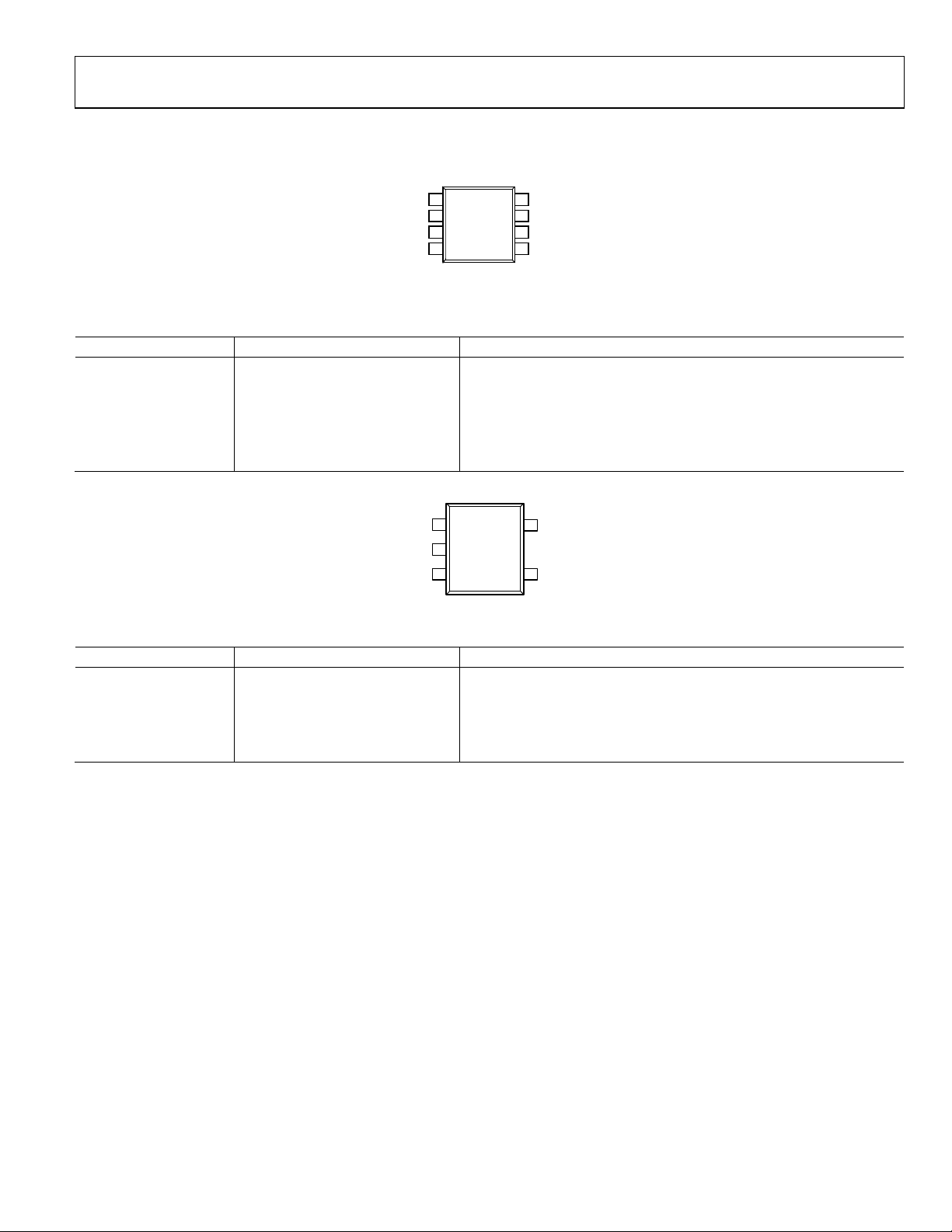

PIN CONFIGURATIONS AND FUNCTION DESCRIPTIONS
NIC
1
–IN
2
+IN
3
V–
4
NIC
8
V+
7
OUT
6
NIC
5
NOTES
1. NIC = NOT INTERNALLY CONNECTED.
ADA4610-1
TOP VIEW
(Not to Scale)
09646-101
Figure 2. ADA4610-1 Pin Configuration, 8-Lead SOIC (R Suffix)
Table 6. ADA4610-1 Pin Function Descriptions, 8-Lead SOIC
Pin No. Mnemonic Description
1, 5, 8 NIC Not Internally Connected
2 −IN Inverting Input
3 +IN Noninverting Input
4 V− Negative Supply Voltage
6 OUT Output
7 V+ Positive Supply Voltage
09646-100
OUT
1
+IN
3
V–
2
V+
5
–IN
4
ADA4610-1
TOP VIEW
(Not to Scale)
Figure 3. ADA4610-1 Pin Configuration, 5-Lead SOT-23 (RJ Suffix)
Table 7. ADA4610-1 Pin Function Descriptions, 5-Lead SOT-23
Pin No. Mnemonic Description
1 OUT Output
2 V− Negative Supply Voltage
3 +IN Noninverting Input
4 −IN Inverting Input
5 V+ Positive Supply Voltage
