M0140-01
E1
E
q
A
c
1 2
3
4
5
6
7
8
L
K
b
L
E1
e
E2
D2
TopView BottomView
FrontView
SideView
1
2
3
4
5
6
7
8
q
c1
D1
CSD16325Q5
SLPS218C –AUGUST 2009–REVISED APRIL 2010
www.ti.com

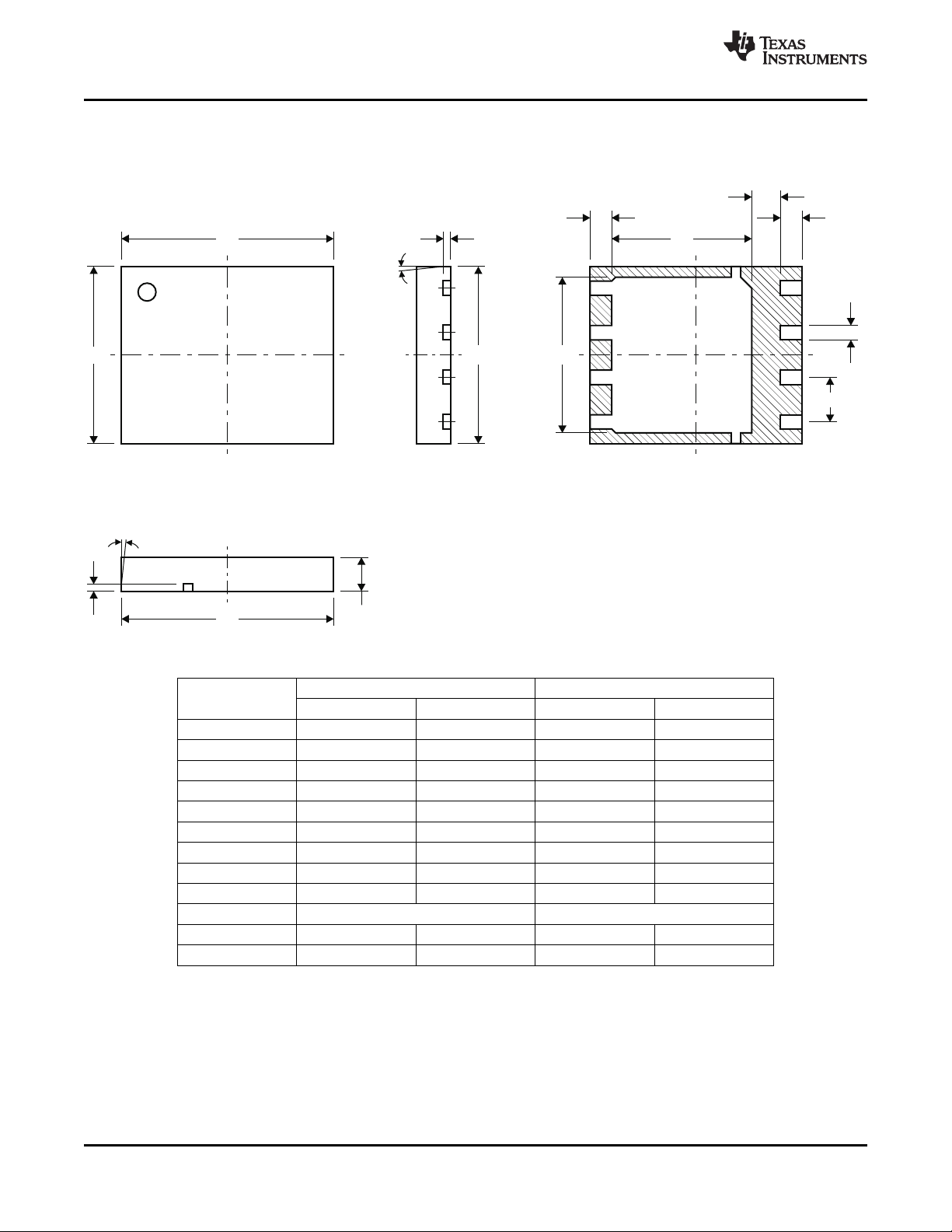

MECHANICAL DATA
Q5 Package Dimensions
MILLIMETERS INCHES
DIM
MIN MAX MIN MAX
A 0.950 1.050 0.037 0.039
b 0.360 0.460 0.014 0.018
c 0.150 0.250 0.006 0.010
c1 0.150 0.250 0.006 0.010
D1 4.900 5.100 0.193 0.201
D2 4.320 4.520 0.170 0.178
E 4.900 5.100 0.193 0.201
E1 5.900 6.100 0.232 0.240
E2 3.920 4.12 0.154 0.162
e 1.27 TYP 0.050
L 0.510 0.710 0.020 0.028
q 0.00
6 Submit Documentation Feedback Copyright © 2009–2010, Texas Instruments Incorporated
Product Folder Link(s): CSD16325Q5
