© 2000 Fairchild Semiconductor Corporation www.fairchildsemi.com
NC7SZ157 • Rev. 1.0.3 2
NC7SZ157 — TinyLogic
®
UHS 2-Input Non-Inverting Multiplexer

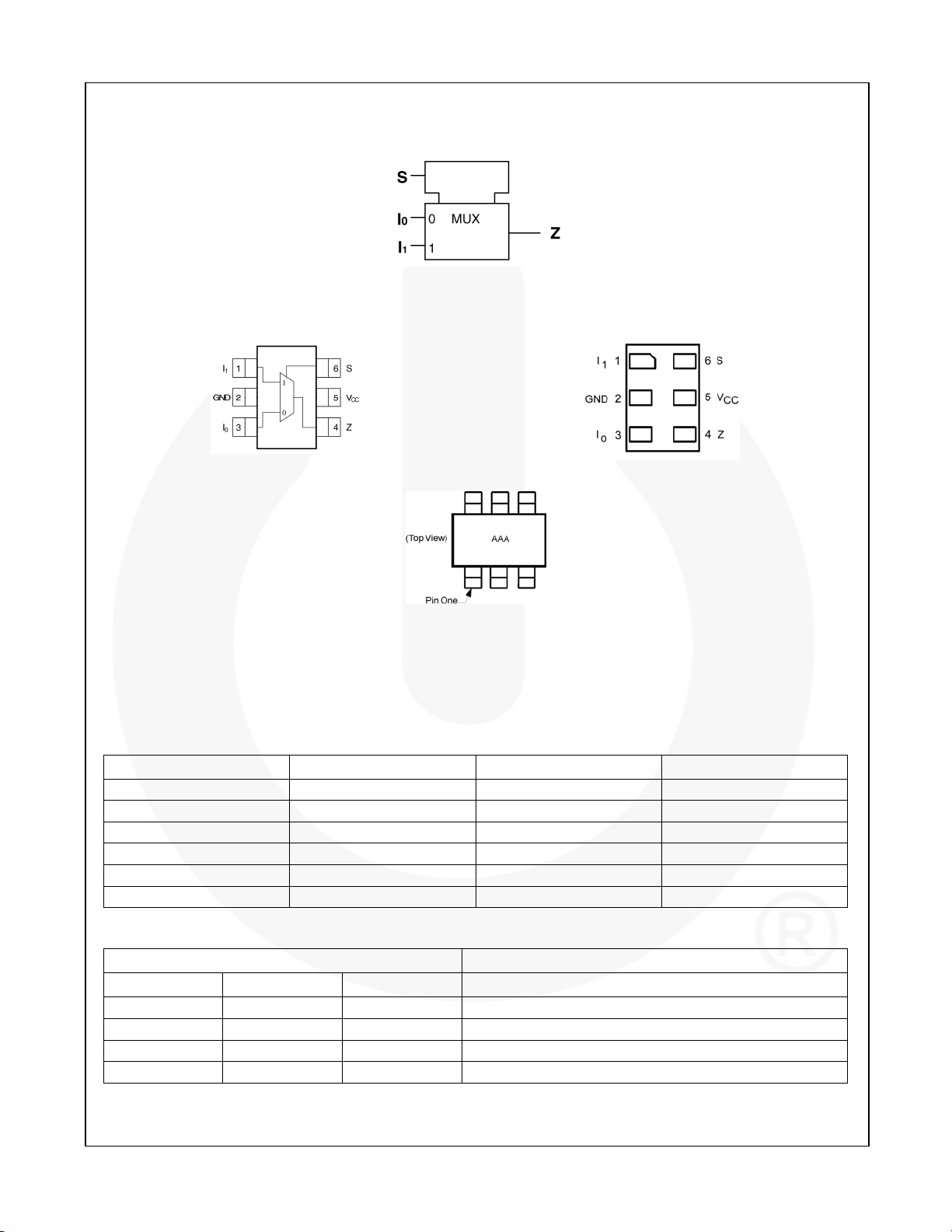

Connection Diagrams
IEEE/IEC
Figure 1. Logic Symbol
Pin Configurations
Figure 2. SC70 (Top View) Figure 3. MicroPak™ (Top Through View)
Figure 4. Pin 1 Orientation
Notes:
1. AAA represents product code top mark (see Ordering Information).
2. Orientation of top mark determines pin one location.
3. Reading the top mark left to right, pin one is the lower left pin.
Pin Definitions
Pin # SC70 Pin # MicroPak Name Description
1 1 I
1
Data Input
2 2 GND Ground
3 3 I
0
Data Input
4 4 Z Output
5 5 V
CC
Supply Voltage
6 6 S Control Input
Function Table
Inputs Output
S I
1
I
0
Z = (I
0
) • (S) + (I
1
) • (S)
L X L L
L X H H
H L X L
H H X H
H = HIGH Logic Level
L = LOW Logic Level
X = Don’t’ Care
