2003 Microchip Technology Inc. DS21809B-page 3
24AA014/24LC014

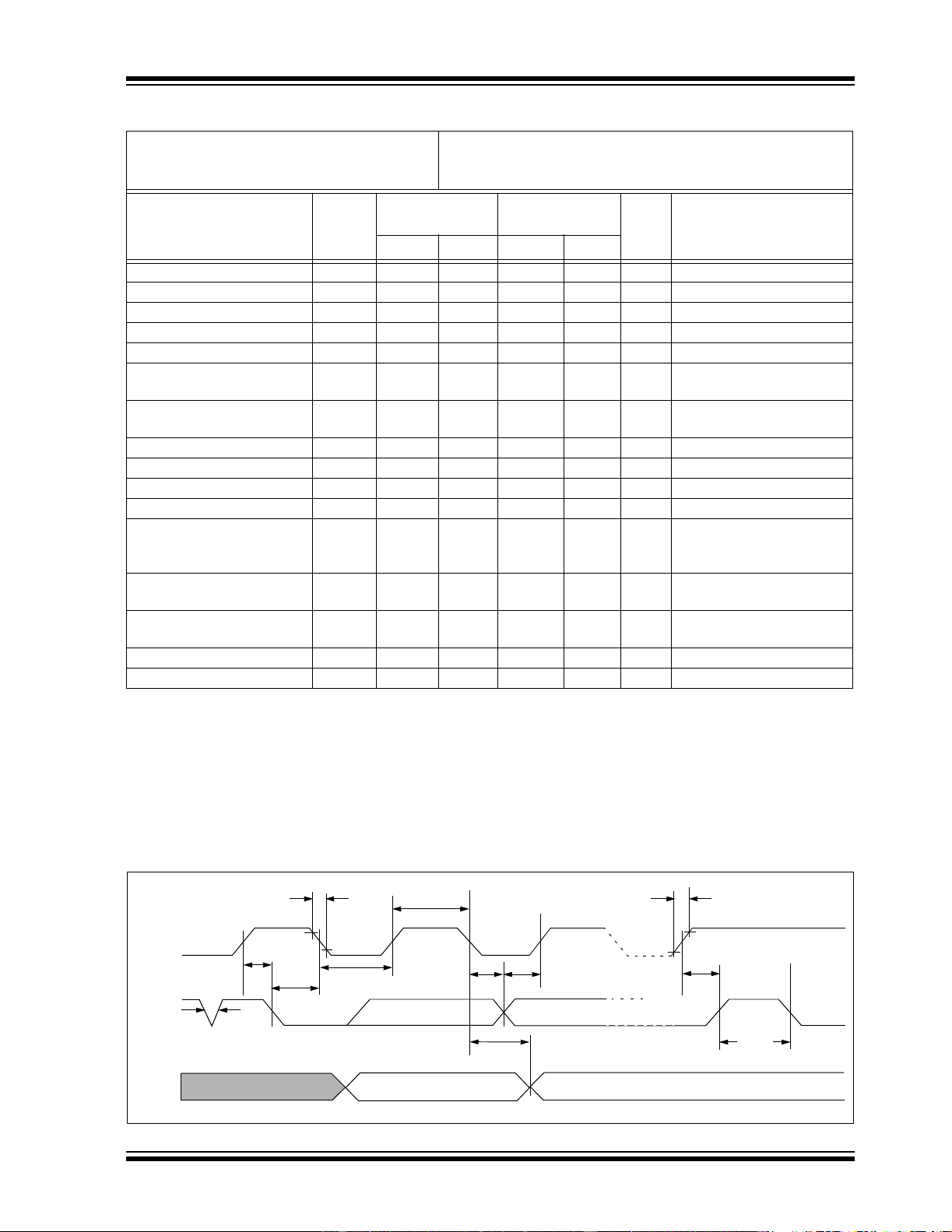

TABLE 1-2: AC CHARACTERISTICS
FIGURE 1-1: BUS TIMING DATA
All parameters apply across the specified
operating ranges unless otherwise noted.
Vcc = 1.8V to 5.5V
Industrial (I): T
A = -40°C to +85°C
Parameter Symbol
Vcc = 1.8V - 5.5V
STD MODE
Vcc = 2.5V - 5.5V
FAST MODE
Units Remarks
Min. Max. Min. Max.
Clock frequency F
CLK 100 400 kHz
Clock high time T
HIGH 4000 600 ns
Clock low time TLOW 4700 1300 ns
SDA and SCL rise time TR 1000 300 ns (Note 1)
SDA and SCL fall time T
F 300 300 ns (Note 1)
Start condition hold time THD:STA 4000 600 ns After this period, the first
clock pulse is generated
Start condition setup time T
SU:STA 4700 600 ns Only relevant for repeated
Start condition
Data input hold time T
HD:DAT 0—0ns(Note 2)
Data input setup time TSU:DAT 250 100 ns
Stop condition setup time T
SU:STO 4000 600 ns
Output valid from clock TAA 3500 900 ns (Note 2)
Bus free time TBUF 4700 1300 ns Time the bus must be free
before a new transmission
can start
Output fall time from V
IH
minimum to VIL maximum
T
OF 250 20 +0.1
C
B
250 ns (Note 1), CB
100 pF
Input filter spike suppression
(SDA and SCL pins)
T
SP 50 50 ns (Note 3)
Write cycle time T
WC 10 10 ms Byte or Page mode
Endurance 1M 1M cycles 25°C, (Note 4)
Note 1: Not 100% tested. C
B = total capacitance of one bus line in pF.
2: As a transmitter, the device must provide an internal minimum delay time to bridge the undefined region
(minimum 300 ns) of the falling edge of SCL to avoid unintended generation of Start or Stop conditions.
3: The combined T
SP and VHYS specifications are due to Schmitt Trigger inputs which provide improved
noise spike suppression. This eliminates the need for a TI specification for standard operation.
4: This parameter is not tested but ensured by characterization. For endurance estimates in a specific
application, please consult the Total Endurance™ Model which can be downloaded at
www.microchip.com.
SCL
SDA
IN
TSU:STA
SDA
OUT
THD:STA
TLOW
THIGH
TR
TBUF
TAA
THD:DAT TSU:DAT TSU:STO
TSP
TF
