Data Sheet
2SAR533P

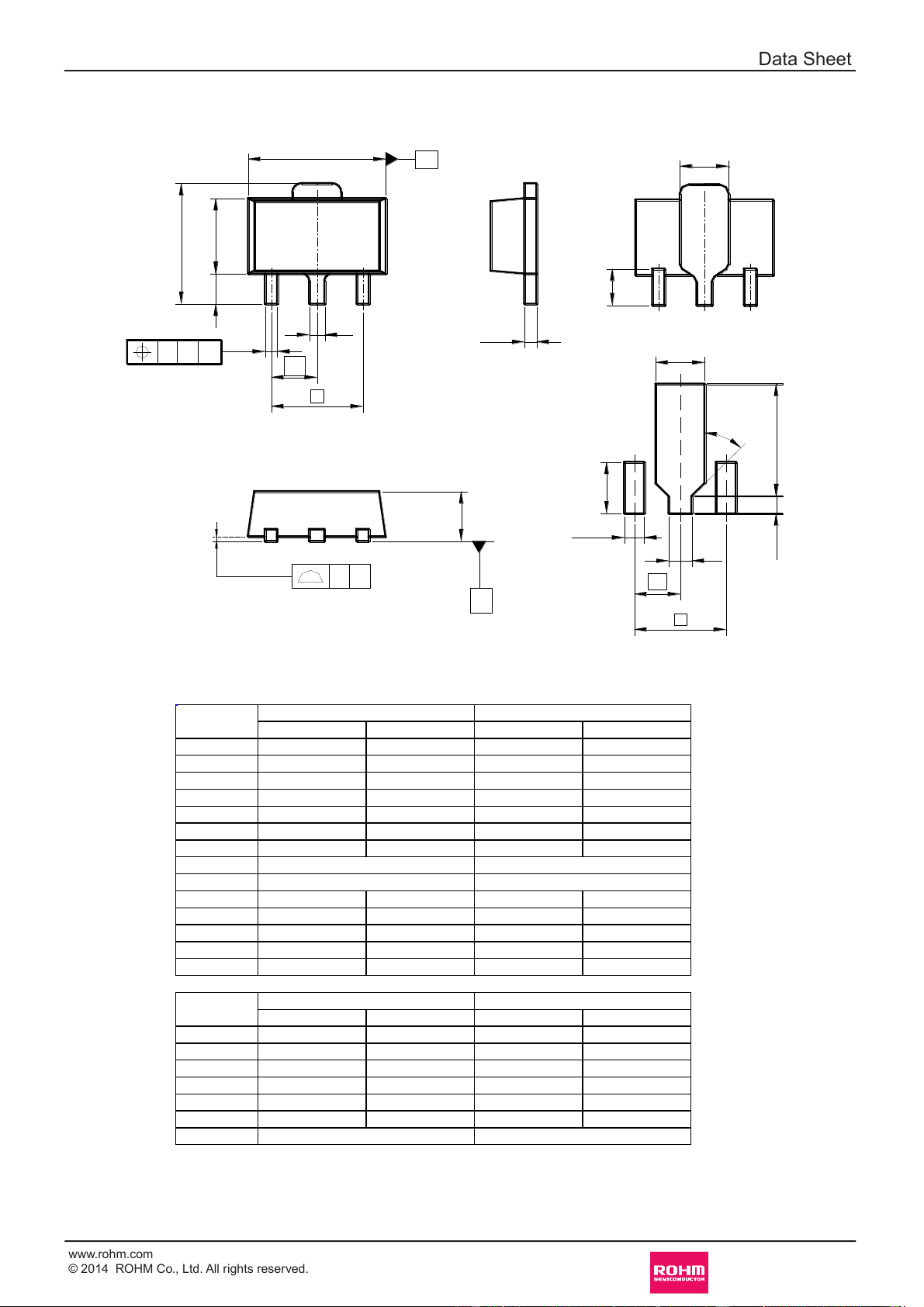

lDimensions (Unit : mm)
Dimension in mm / inches
MPT3
L E
H
E
E
b1
D
A
b
x S A
e1
b2
e
c
y
S
A
Lp
b3
b5
l1
b4
l2 l3
β
e1
e
S
Pattern of terminal position areas
[Not a recommended pattern of soldering pads]
MIN MAX MIN MAX
A
1.40 1.50 0.055 0.059
b
0.30 0.50 0.012 0.020
b1
1.50 1.70 0.059 0.067
b2
0.40 0.60 0.016 0.024
c
0.35 0.50 0.014 0.020
D
4.40 4.70 0.173 0.185
E
2.40 2.70 0.094 0.106
e
e1
HE
3.70 4.30 0.146 0.169
LE
0.80 1.20 0.031 0.047
Lp
1.01 1.41 0.040 0.056
x
- 0.15 - 0.006
y
- 0.10 - 0.004
MIN MAX MIN MAX
b3
- 0.65 - 0.026
b4
- 1.70 - 0.067
b5
- 0.75 - 0.030
l1
- 1.71 - 0.067
l2
- 0.58 - 0.023
l3
- 3.72 - 0.146
β
45°
45°
DIM
MILI METERS
INCHES
3.00
0.118
1.50
0.059
DIM
MILI METERS
INCHES
6/6
2014.02 - Rev.C
