One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.
Tel: 781.329.4700
www.analog.com
Fax: 781.461.3113 ©2011–2012 Analog Devices, Inc. All rights reserved.

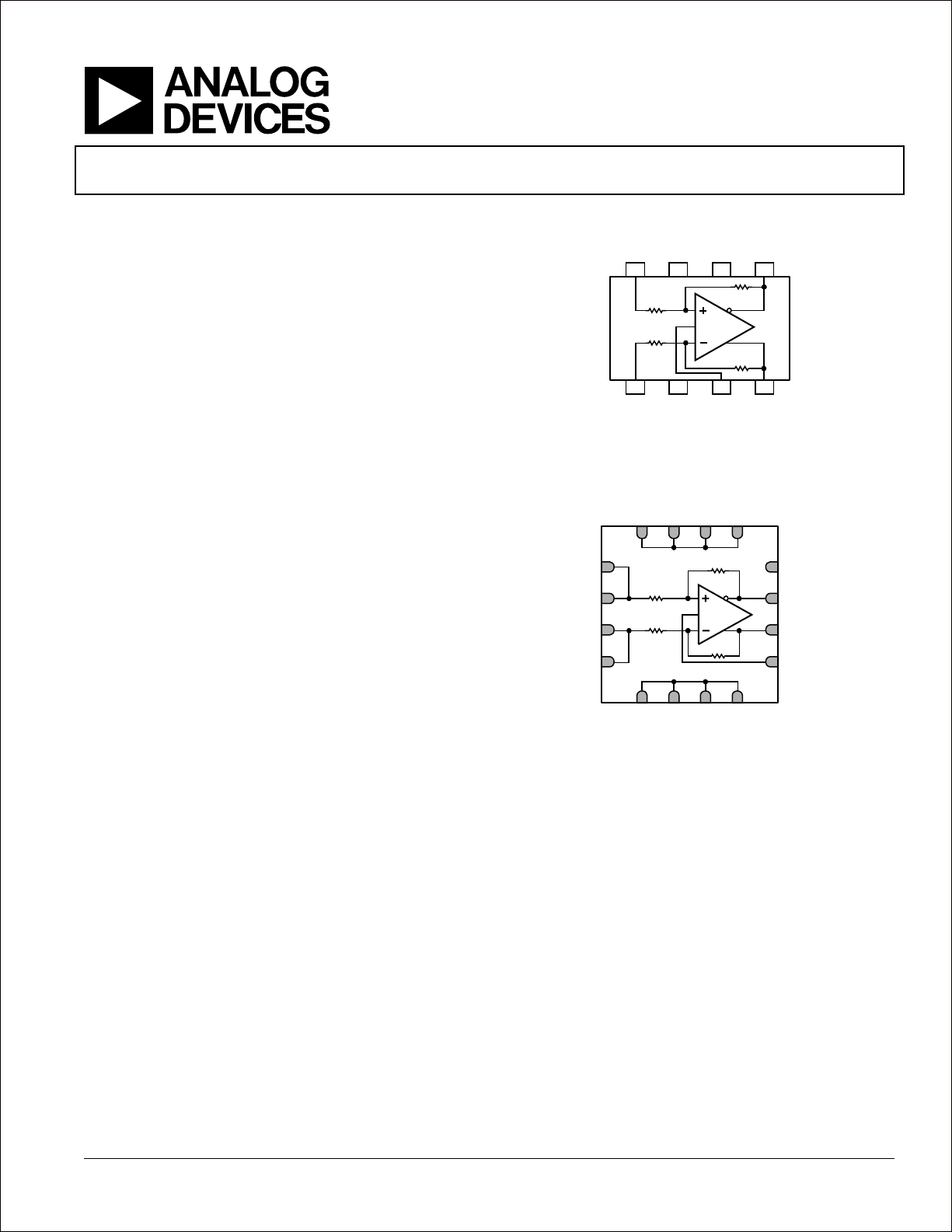

功能框图
10kΩ
10kΩ
10kΩ
10kΩ
INN
1
+V
S
2
VOCM
3
+OUT
4
INP
8
–V
S
7
NC
6
–OUT
5
NOTES
1. NC = NO CONNECT.
DO NOT CONNECT TO THIS PIN.
10195-001
AD8476
图1. 8引脚MSOP封装
12
11
10
1
3
4
NC
–OUT
+OUT
9
VOCM
INP
INN
2
INP
INN
6
V+
S
5
V+
S
7
V+
S
8
V+
S
61
V–
S
51
V–
S
41
V–
S
31
V–
S
10kΩ
10kΩ
10kΩ
10kΩ
AD8476
NOTES
1. NC = NO CONNECT. DO NOT CONNECT TO THIS PIN.
10195-002
图2. 16引脚LFCSP封装
概述
AD8476是一款功耗极低的全差分精密放大器，集成用于提
供单位增益的增益电阻。它非常适合用作驱动低功耗、高
性能ADC的单端转差分或差分转差分放大器。它提供1倍
的精密增益、共模电平转换、低温度漂移和轨到轨输出特
性，动态范围达到最大。
AD8476还提供过压保护功能，在采用5 V双电源供电时，器
件能够耐受最高±23 V的大工业输入电压。采用5 V单电源供
电时，其功耗仅为1.5 mW。
AD8476适合与SAR型、Σ-Δ型和流水线型转换器一起工
作。高电流输出级使它能以极小的误差驱动许多ADC的开
关电容前端电路。
产品特性
极低功耗
电源电流：330 μA
极低谐波失真
10 kHz时：−126 HD2
10 kHz时：−128 HD3
全差分或单端输入/输出
差分输出设计用于驱动精密ADC
驱动开关电容和Σ-Δ型ADC
轨到轨输出
VOCM引脚调整输出共模电压
最高超过电源电压18 V的过压保护
高性能
适合驱动16位、最高250 kSPS的转换器
输出噪声：39nV/√Hz
增益漂移：1 ppm/°C(最大值)
输出失调电压：200 µV(最大值)
压摆率：10 V/μs
带宽：6 MHz
单电源：3 V至18 V
双电源：±1.5 V至±9 V
应用
ADC驱动器
差分仪表放大器构建模块
单端转差分转换器
电池供电仪表
低功耗、单位增益、
全差分放大器和ADC驱动器
AD8476
不同于市面上的许多差分驱动器，AD8476是一款高精度放
大器。其最大输出失调电压为200 µV，输出噪声为39 nV/√Hz，
总谐波失真加噪声(THD + N)为−102 dB (10 kHz)，能够很
好地配合低功耗、高精度转换器工作。
考虑到其低功耗和高精度特性，压摆增强的AD8476具有出
色的速度，能够建立至16位精度进行250 kSPS采集。
AD8476提供节省空间的16引脚3 mm × 3 mm LFCSP封装和8
引脚MSOP封装，额定温度范围为−40°C至+125°C。
Rev. B
Information furnished by Analog Devices is believed to be accurate and reliable. However, no
responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other
right
s of third parties that may result from its use. Specications subject to change without notice. No
license is granted by implication or otherwise under any patent or patent rights of Analog Devices.
Trademarks and registered trademarks are the property of their respective owners.
ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供
的最新英文版数据手册。
